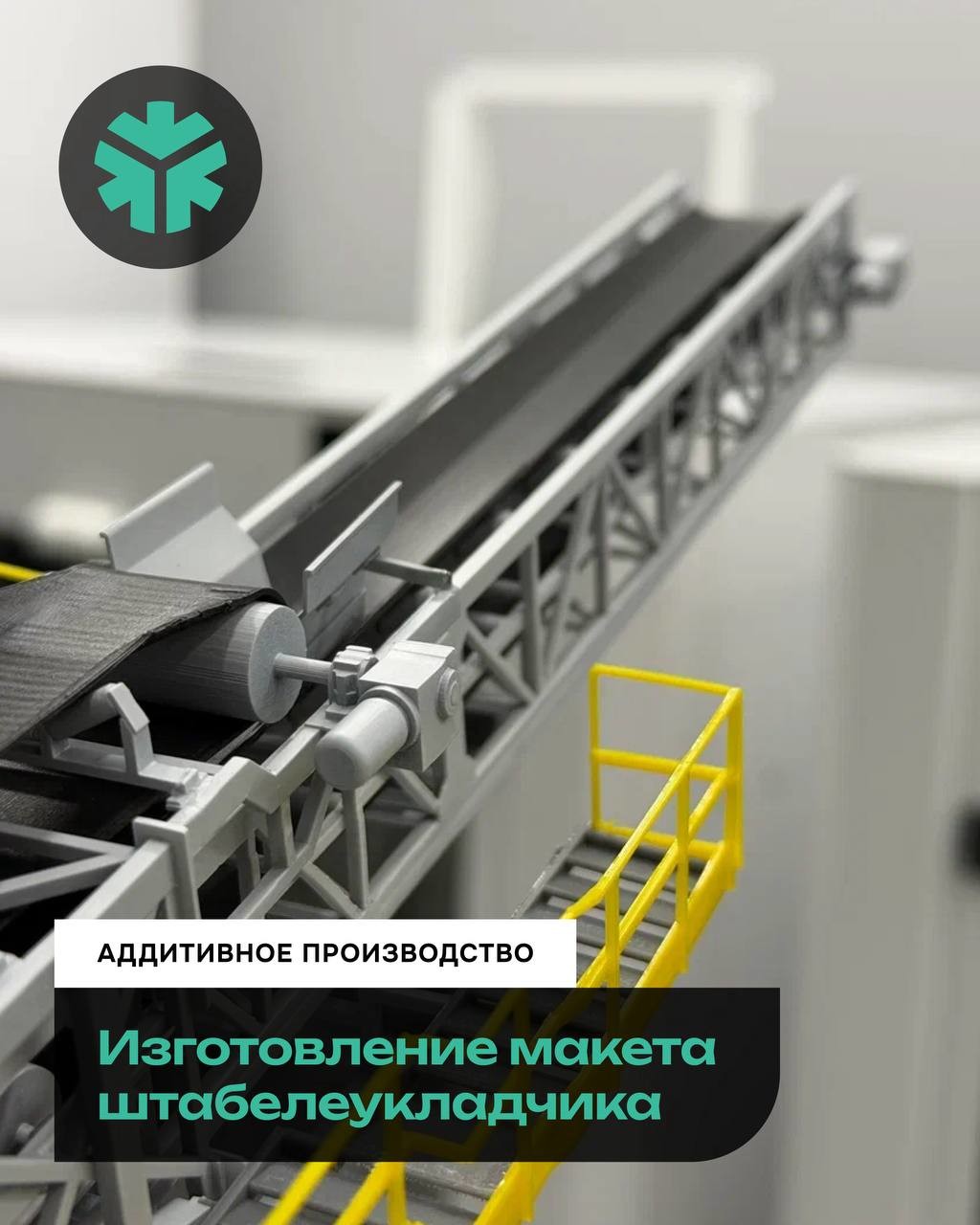

Изготовление 3D-макета штабелеукладчика

Задача от заказчика

Перед заказчиком — заводом изготовителем промышленного оборудования из Калуги — стояла задача демонстрации продукции на профильной выставке. Использование традиционных печатных каталогов не обеспечивало должного уровня наглядности: потенциальным клиентам было сложно оценить конструктивные особенности оборудования и понять принцип его работы в реальных условиях. Потребовалось решение, позволяющее визуализировать штабелеукладчик в компактном и презентабельном виде.

Выполненные работы

Для визуализации оборудования было принято решение о создании масштабируемой модели. Проект включил в себя следующие этапы:

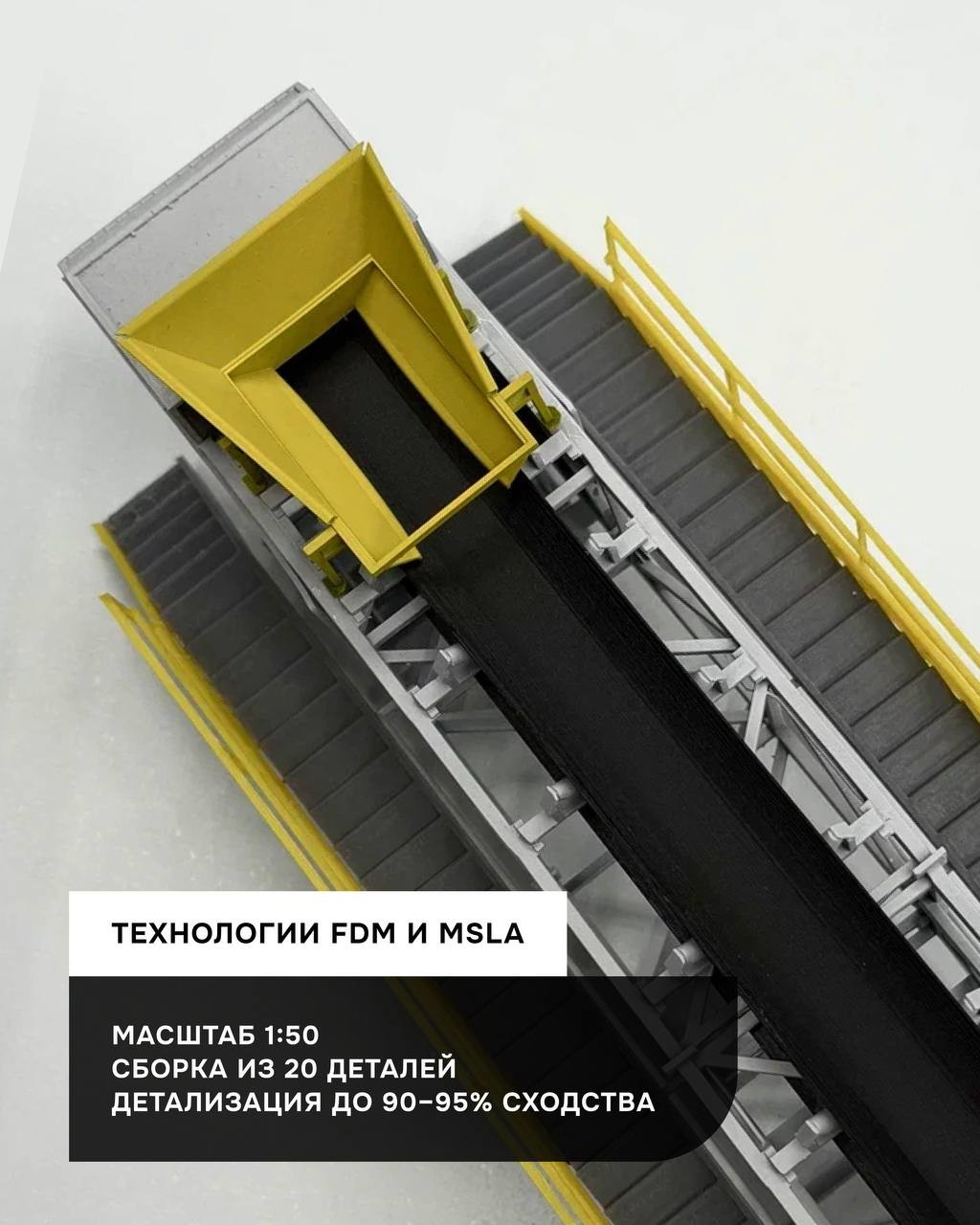

• Проектирование: подготовка цифровой модели в масштабе 1:50.
• Аддитивное производство: изготовление макета с использованием комбинированных технологий:
  • FDM-печать (послойное наплавление термопластика) для создания несущих и крупногабаритных элементов из материала PLA.
  • MSLA-печать (фотополимерная печать с засветкой слоя через LCD-матрицу) для проработки элементов с высокой детализацией

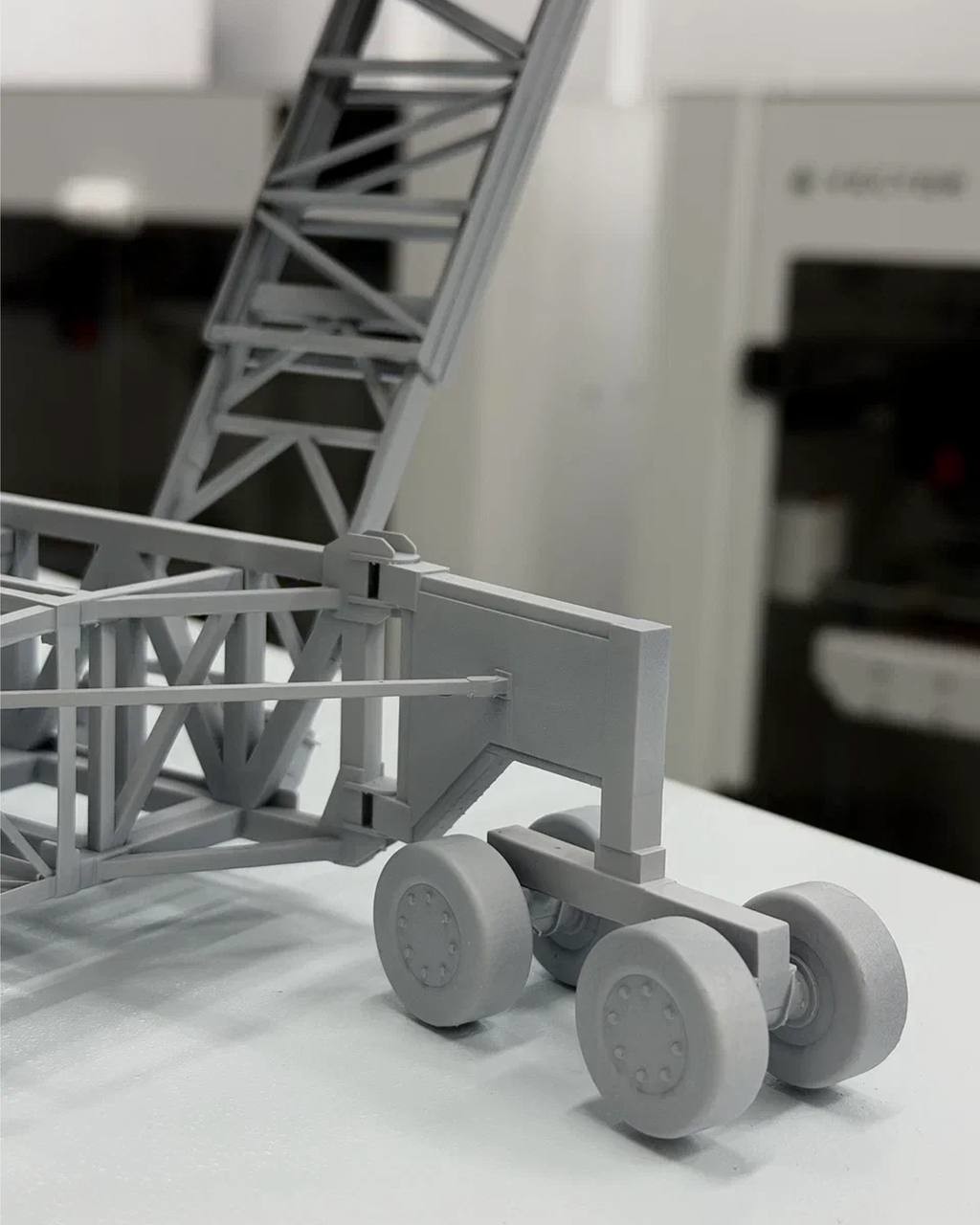

  • Пост-обработка: сборка макета, состоящего из 20 отдельных деталей, а также тщательная шлифовка поверхностей и финишная покраска.

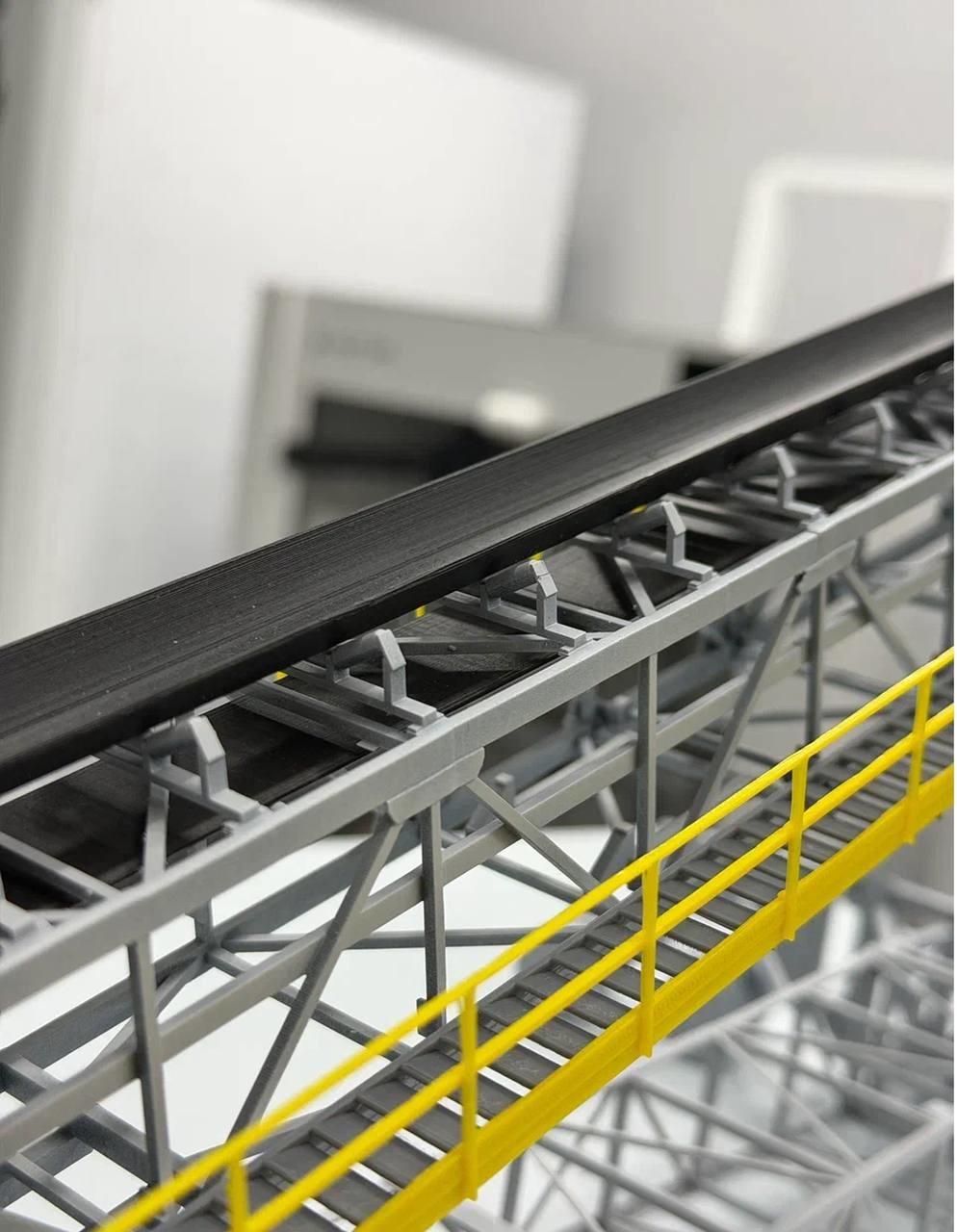

Особенностью проекта стала реализация высокой детализации — модель достигла 90–95% сходства с оригинальным промышленным оборудованием.

Результат

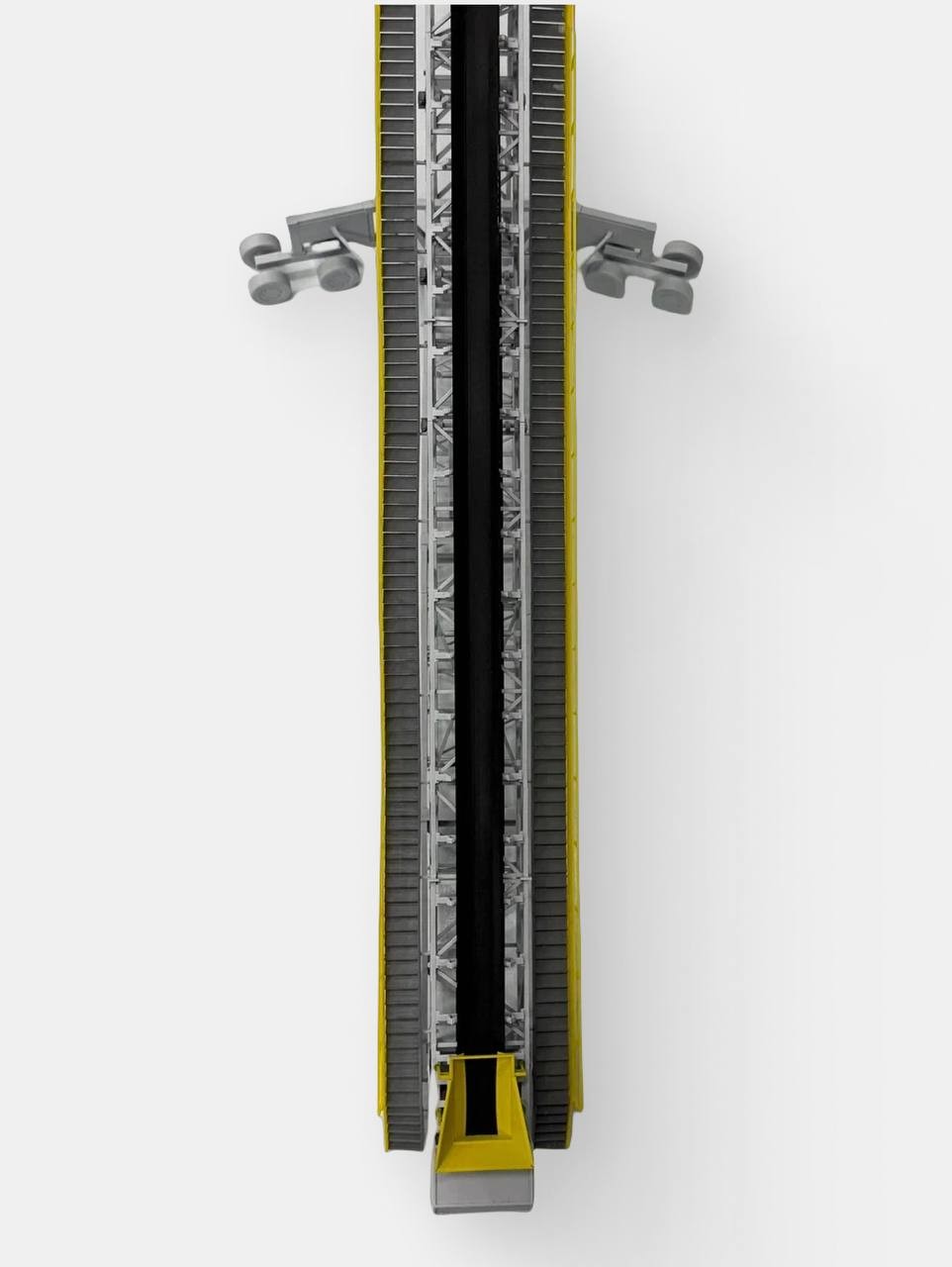

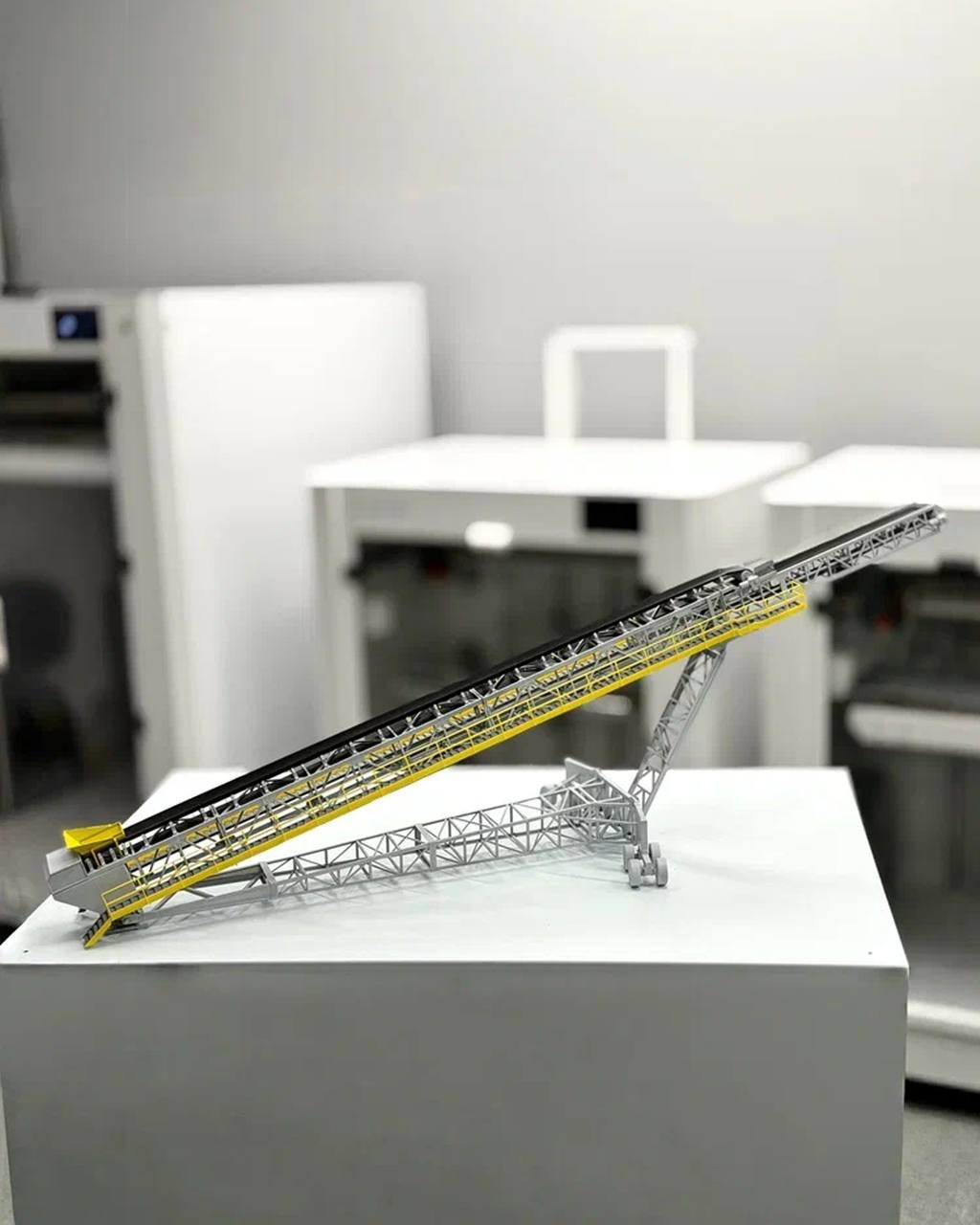

Заказчик получил сборную физическую модель штабелеукладчика, которая точно передает геометрию, цветовые решения и внешний вид промышленного изделия. 3d-печать модели позволила перевести техническую документацию в формат наглядного демонстрационного объекта, удобного для транспортировки и экспонирования.

Польза для предприятия

Применение аддитивных технологий для демонстрационных целей обеспечило ряд преимуществ:

1. Повышение качества презентации: наличие физического объекта позволяет специалистам заказчика наглядно демонстрировать принцип работы штабелеукладчика, не прибегая к дорогостоящей перевозке реального оборудования.
2. Эффективная коммуникация: 3д-печать макета способствует более глубокому пониманию конструкции потенциальными клиентами, что ускоряет процесс обсуждения технических характеристик.
3. Оптимизация маркетинговых затрат: использование компактной модели масштабом 1:50 снижает логистические расходы при участии в региональных и федеральных выставках.

Преимущества выбранного метода

В отличие от классического макетирования, требующего длительной ручной обработки каждого узла, аддитивное производство позволяет перенести данные из САПР-системы напрямую в физический объект. Сочетание технологий FDM и MSLA дает возможность выбирать оптимальный баланс между скоростью производства и точностью передачи мелких геометрических элементов. Такой подход обеспечивает повторяемость изделий и сокращает цикл изготовления демонстрационных образцов по сравнению с традиционными методами литья или механической обработки.
