Контроль геометрии импеллеров турбовинтовых двигателей: методы, технологии и метрологический опыт

Импеллер двигателя — ключевой компонент компрессора, работающий в условиях экстремальных аэродинамических и механических нагрузок. В производстве турбовинтовых двигателей импеллеры представляют собой сложные детали с поверхностями свободной формы. Любые отклонения геометрии лопаток напрямую снижают КПД, нарушают газодинамику и ведут к преждевременному выходу из строя всего узла.

Обеспечить требуемую надежность позволяет метрологический контроль импеллера на КИМ или других специализированных 3D-системах, внедренных на производстве.

Проблематика метрологического контроля импеллеров

При контроле сложных моноблочных колес (блисков и импеллеров) метрологи и специалисты ОТК отслеживают комплекс критических параметров:

• профиль и форма поверхности лопатки;
• толщина входной и выходной кромок;
• угол крутки относительно оси;
• межлопаточный шаг и биение.

Традиционный дискретный (точечный) контактный контроль не обеспечивает полной картины. Измерение по единичным точкам оставляет «слепые зоны» между сечениями. В результате пропущенные локальные дефекты литья или отклонения после 5-осевого фрезерования выявляются только на этапе динамической балансировки или, что опаснее, в процессе испытаний.

Обзор измерительных технологий: сравнение методов

Если стоит задача измерить импеллер и валидировать его геометрию в соответствии с требованиями GD&T / ISO GPS, то применяются три основных метрологических подхода.

Портальные КИМ с ЧПУ и сканирующими щуповыми системами

(Например, КИМ PMT или Unimetro с 5-осевыми головками Renishaw REVO / SP25M)

• Принцип работы: непрерывное сканирование поверхности с траекторным перемещением измерительной головки по 5 осям. Щуп удерживается строго перпендикулярно к сложной криволинейной поверхности лопатки.
• Преимущества: высочайшая прецизионная точность (погрешность измерения длины E0 ≤ 1.2 + L/500 мкм по ISO 10360). Метод не требует подготовки поверхности (матирования) и обеспечивает прямую привязку к конструкторской документации.
• Ограничения: ограниченная скорость сбора данных по сравнению с оптическими системами при необходимости получения плотного облака точек. Риск пропуска дефектов между заданными траекториями сканирования (если не используется адаптивное сканирование).

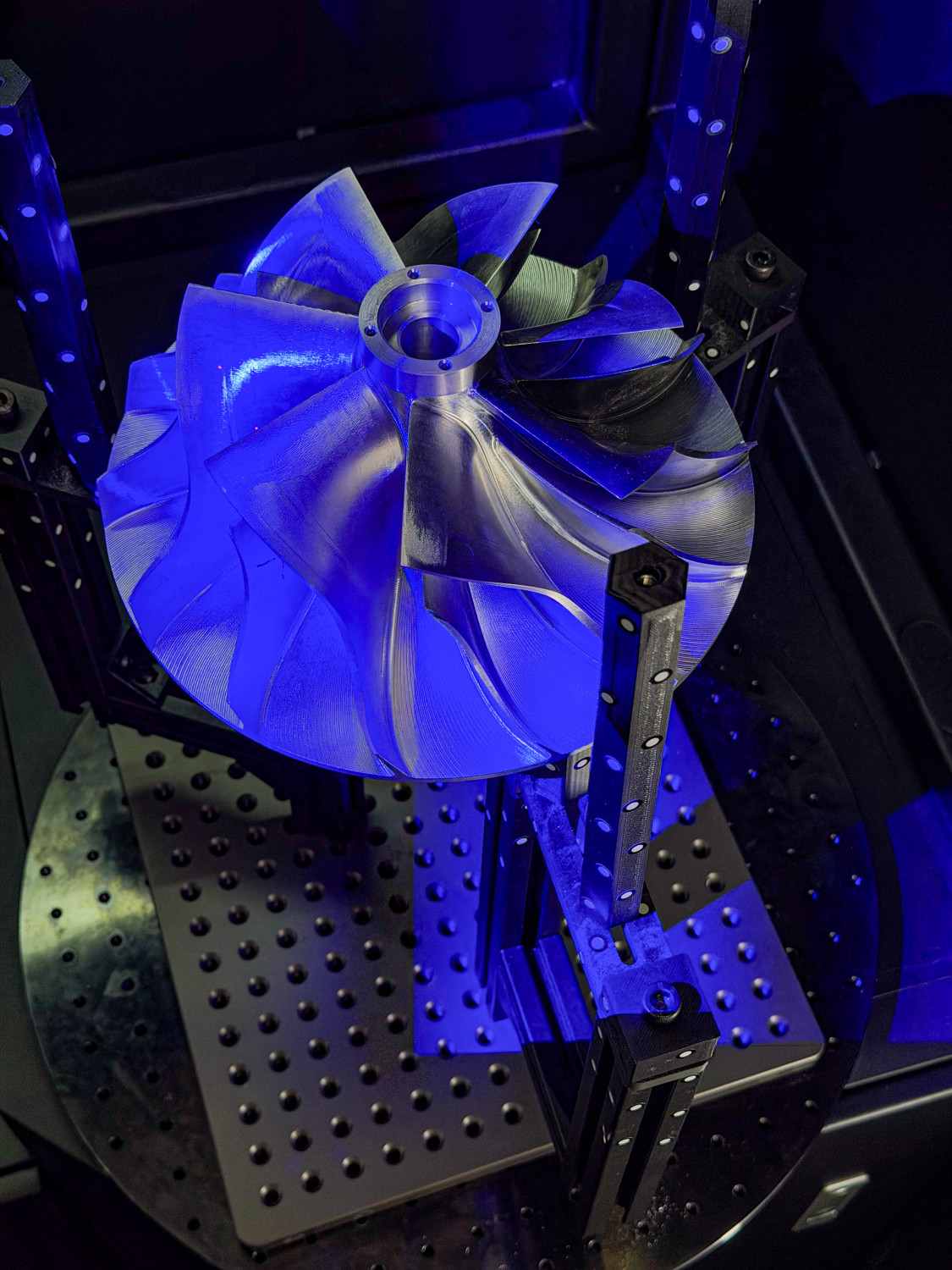

Оптическое 3D-сканирование

(Например, оптические 3D-сканеры GOM, оптические координатно-измерительные системы Scanline и др.)

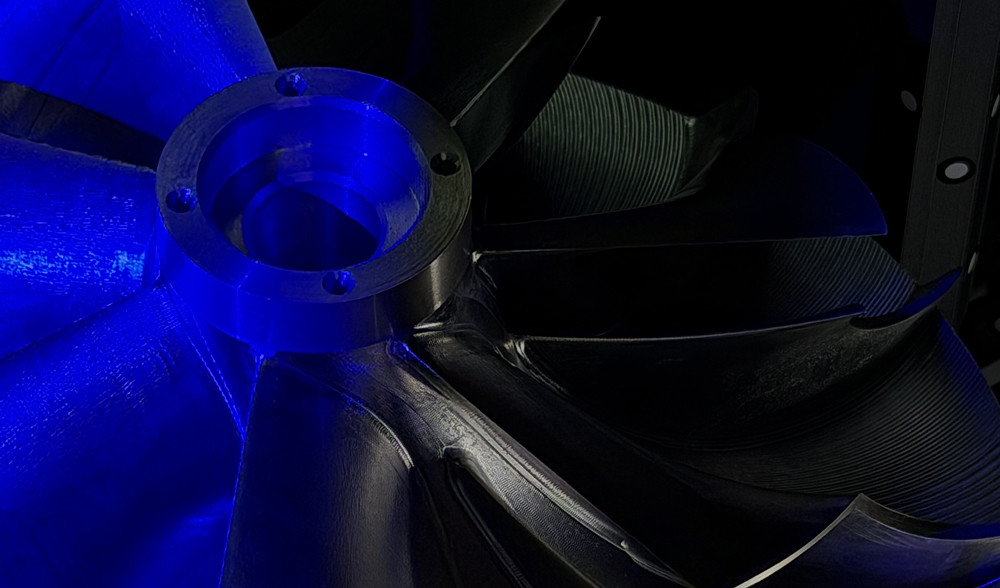

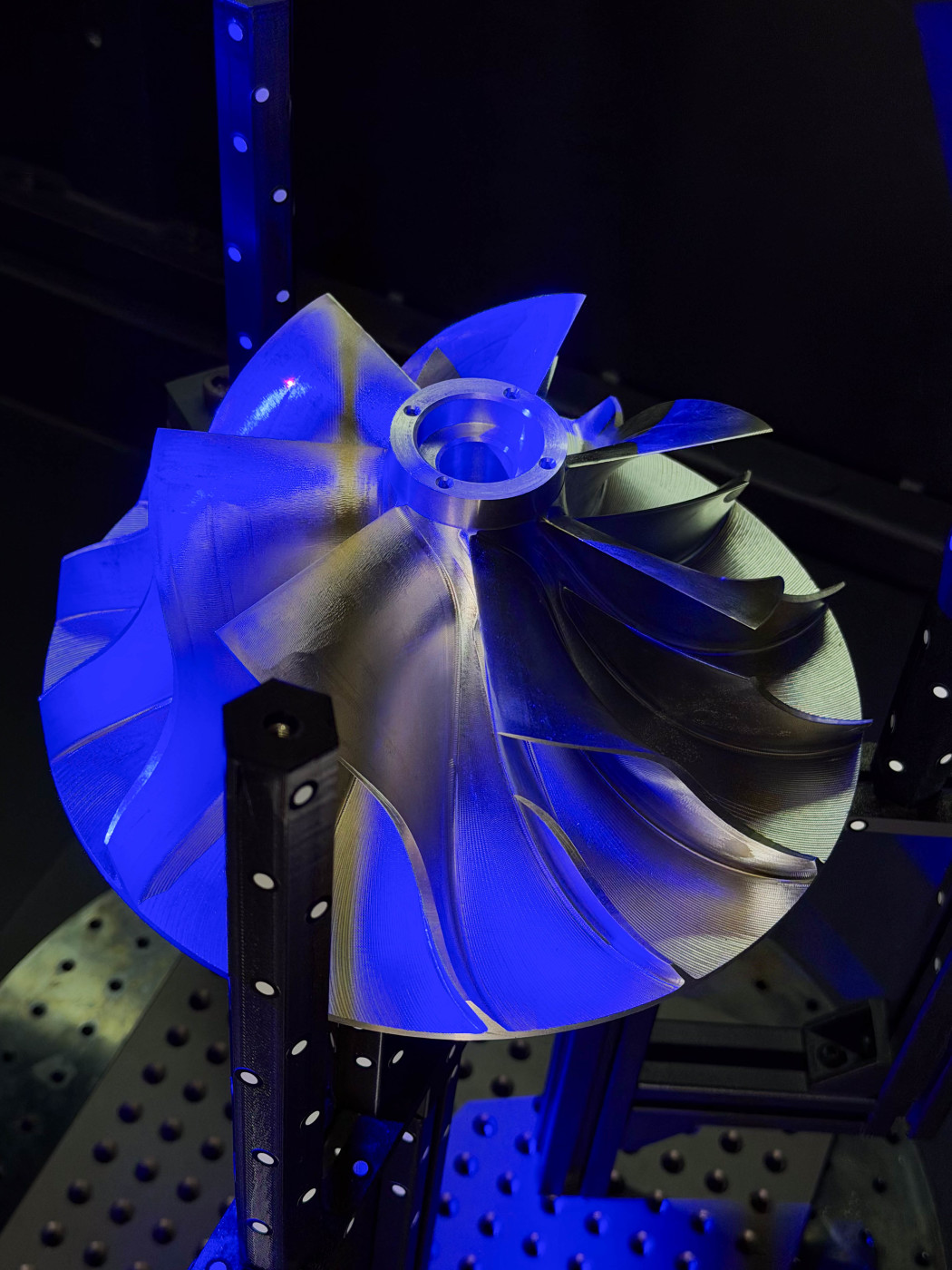

• Принцип работы: проекция структурированного подсвета на деталь и фиксация деформации сетки камерами высокого разрешения для построения оцифрованной полигональной модели.

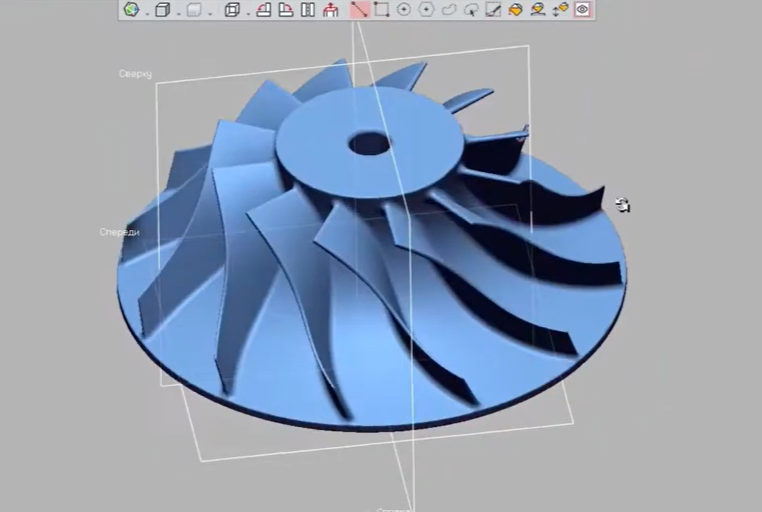

• Преимущества: полнополевой захват данных за секунды, мгновенное наложение цветовых карт отклонений от CAD-модели. Идеально подходит для анализа деформаций, коробления после термообработки и задач реверс-инжиниринга.
• Ограничения: наличие бликующих и полированных поверхностей чаще всего требует применения исчезающего матирующего спрея. Объемная точность (5–15 мкм) уступает высокопрецизионным координатно-измерительным машинам.

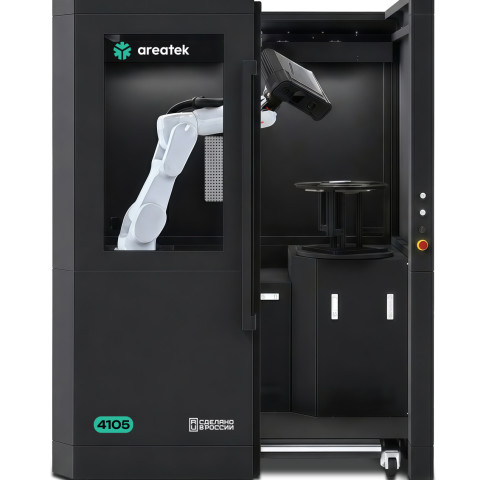

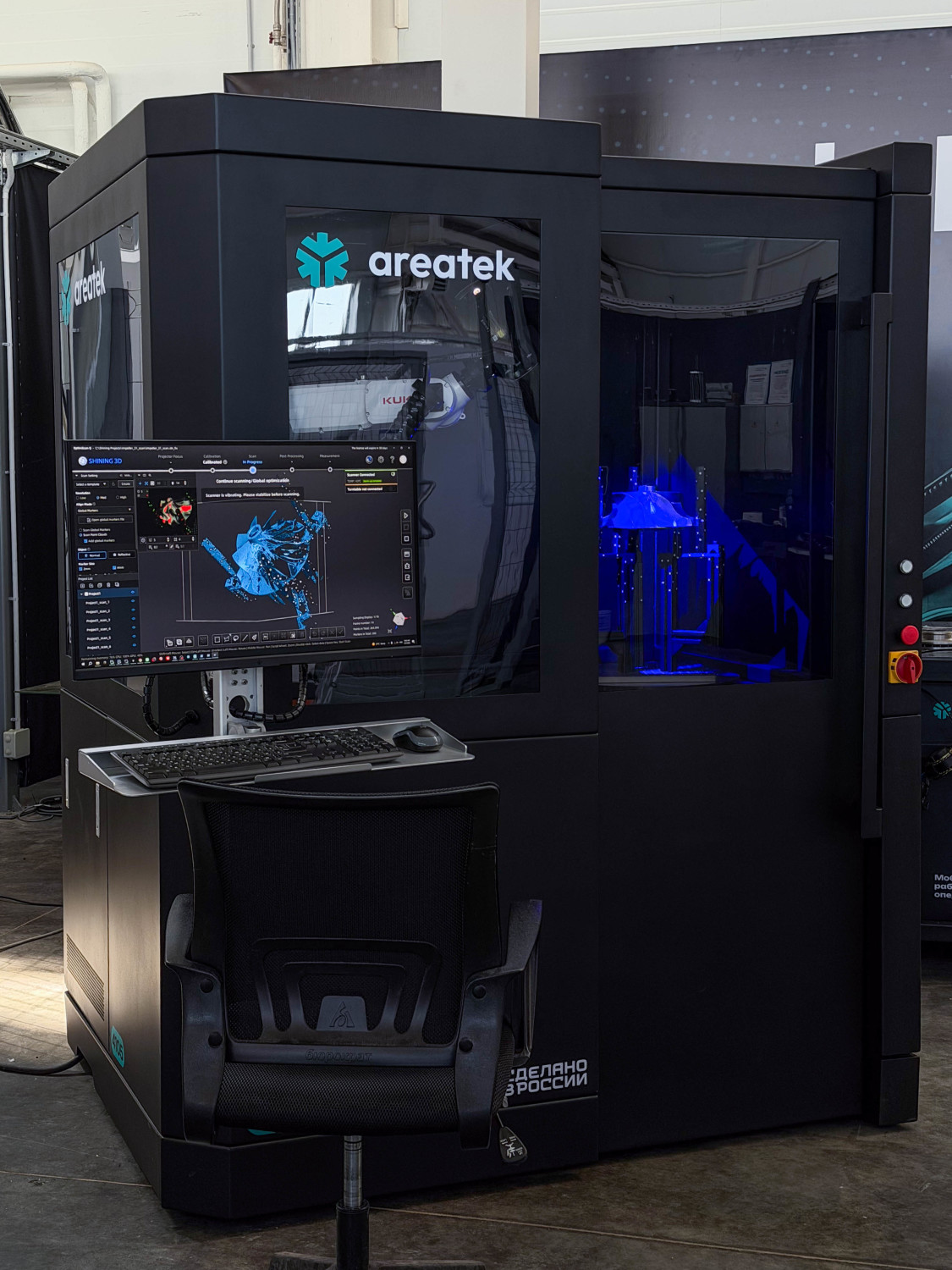

Роботизированные технологические комплексы (на примере РТК Areatek 4105)

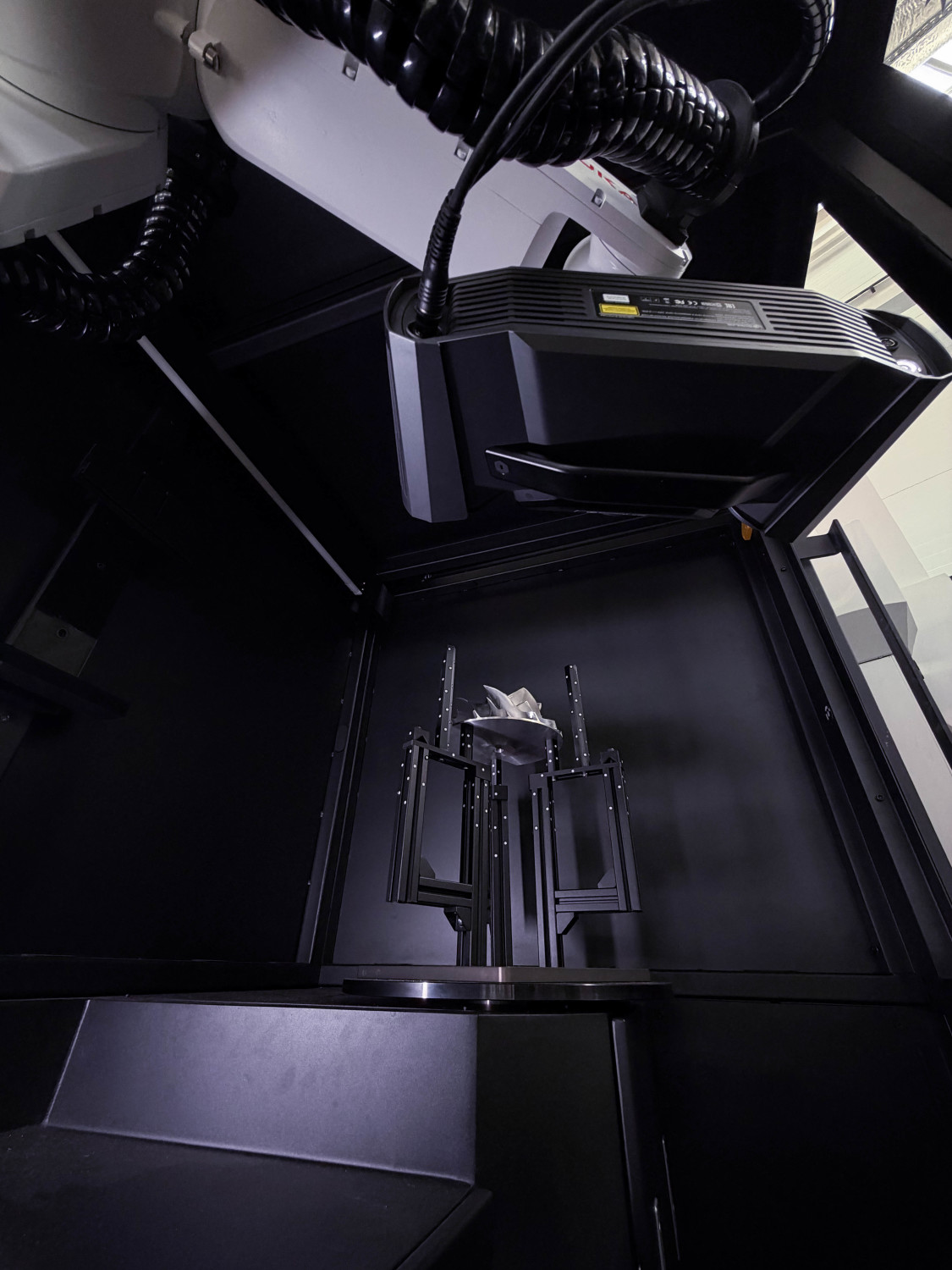

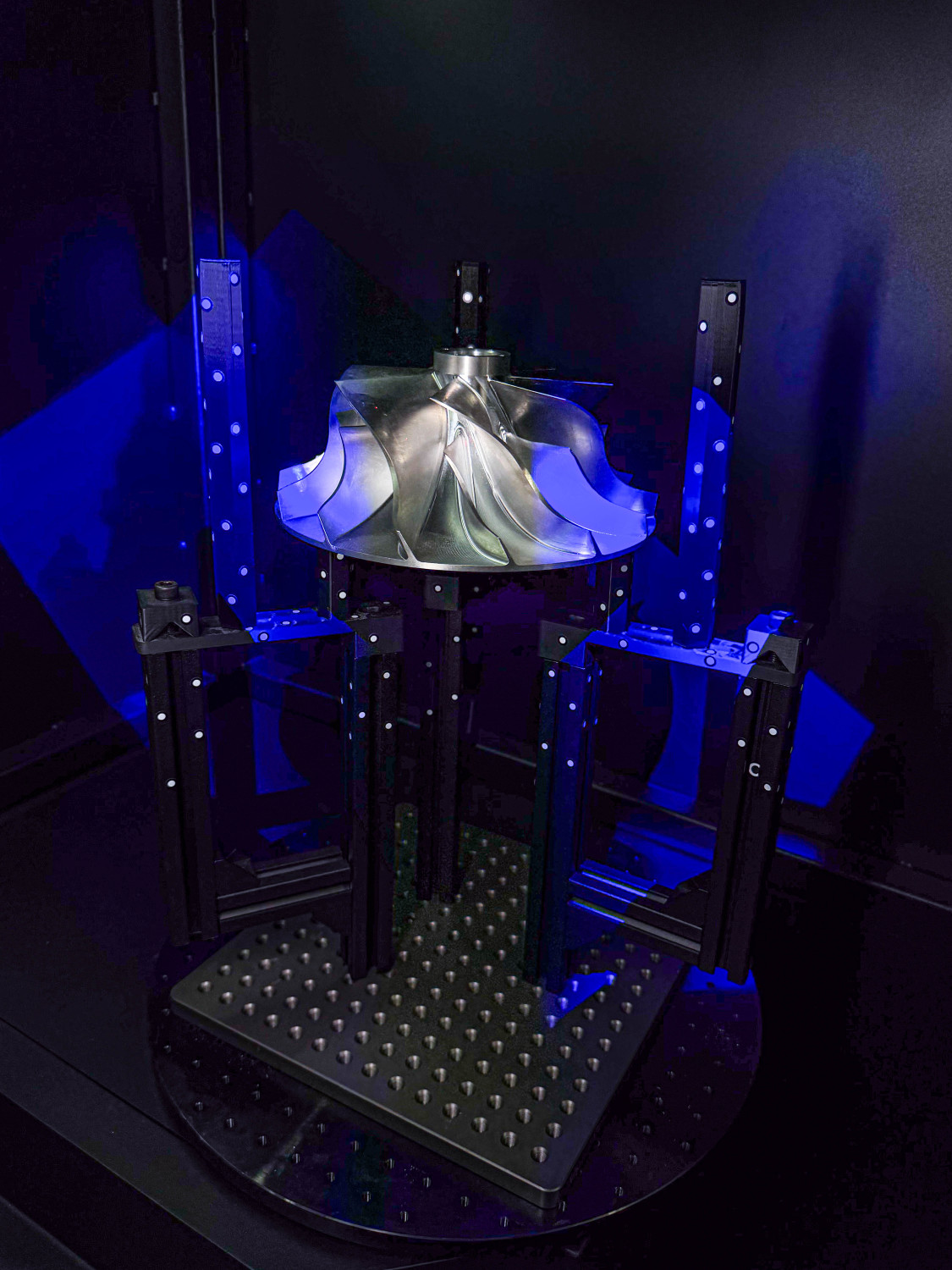

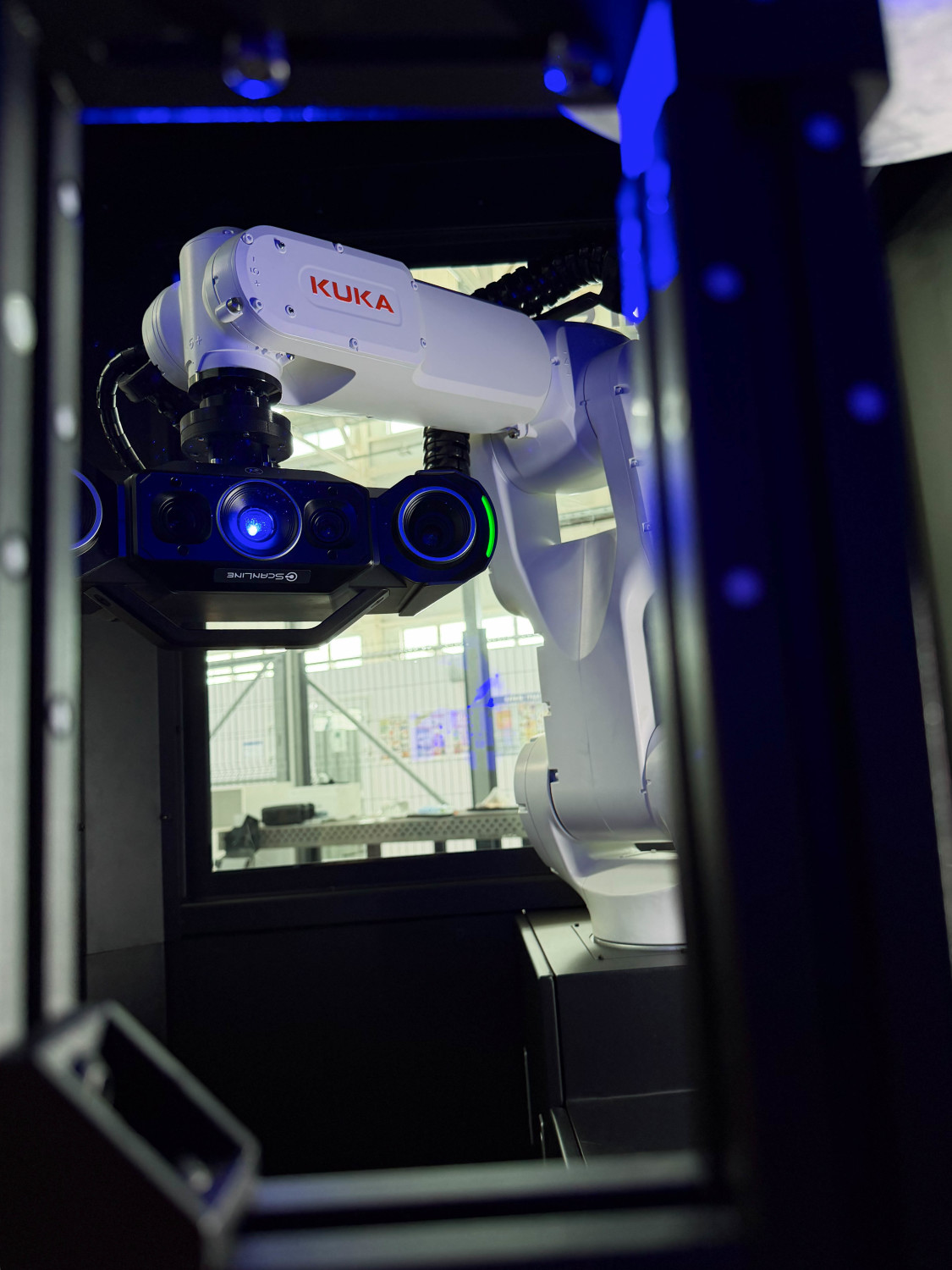

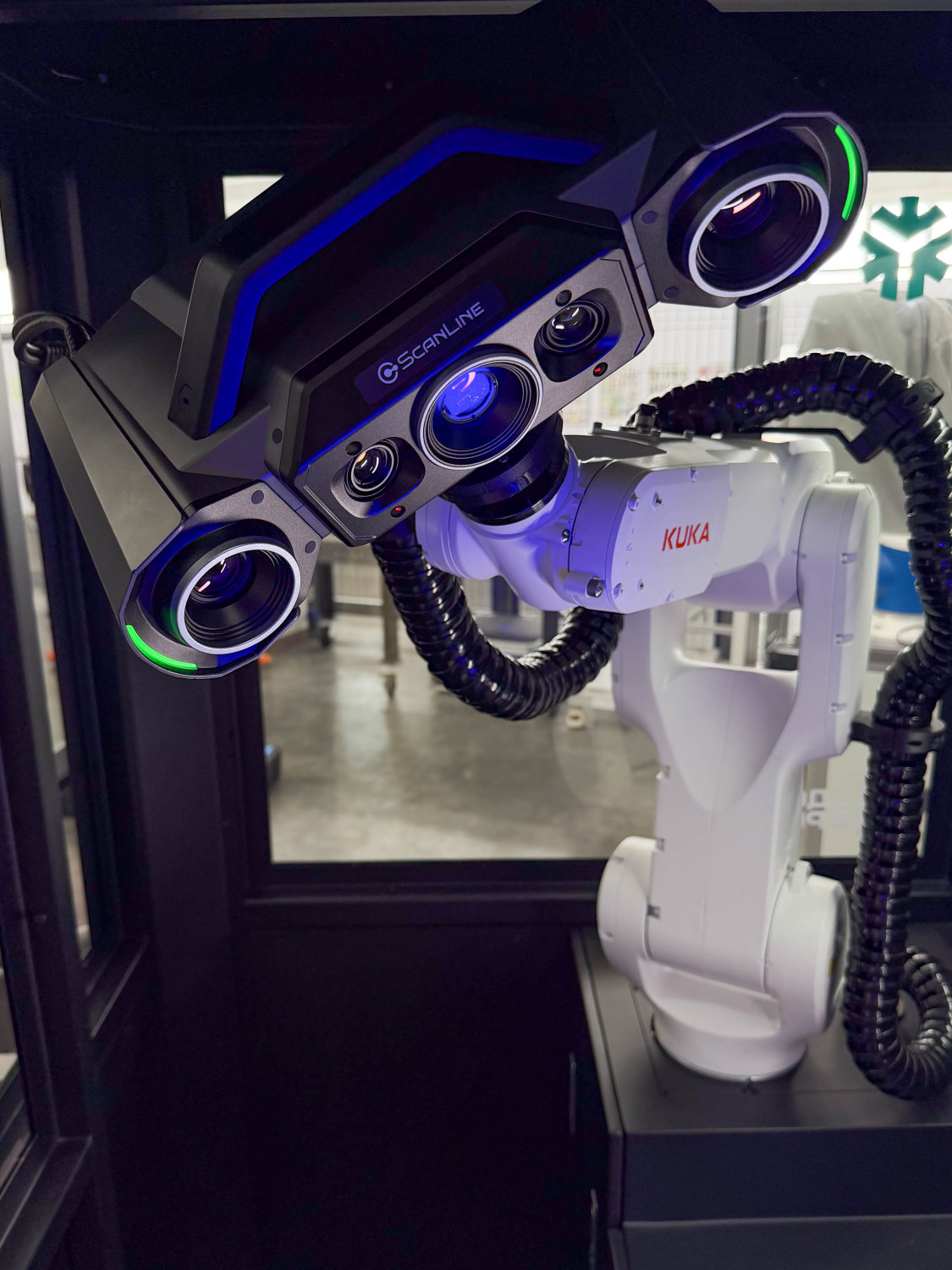

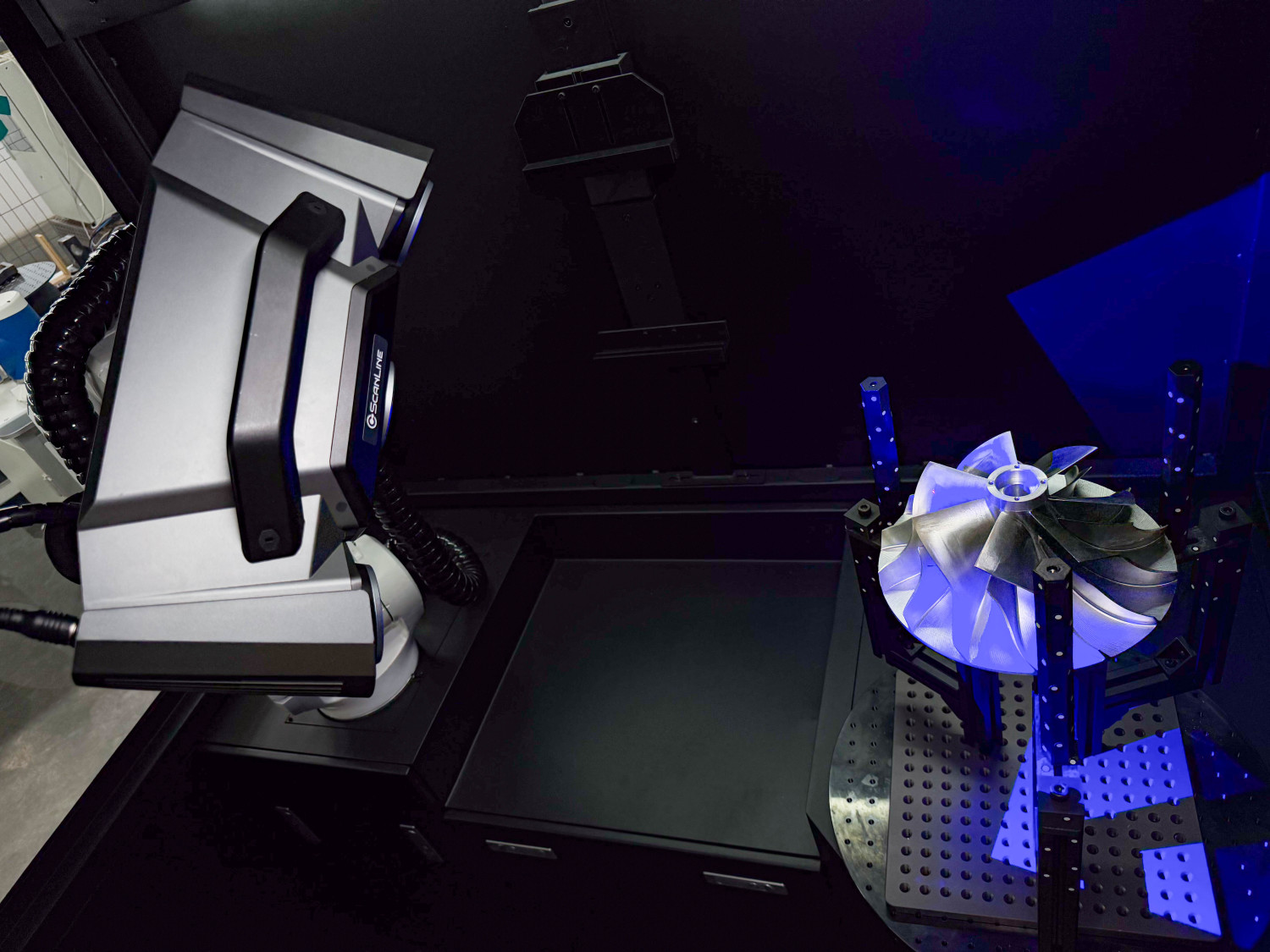

Принцип работы: автоматизированная ячейка оптического 3D-измерения, сочетающая 6-осевой промышленный робот-манипулятор, автоматический поворотный стол (всего 7 автоматизированных осей) и оптический 3D-сканер в единой защитной кабине.

Преимущества:

• Полная автоматизация и исключение человеческого фактора
  Оцифровка деталей размером до 500 мм и весом до 200 кг происходит по принципу «Включил и работай». Оператор выбирает программу и запускает цикл, а формирование отчетов и валидация точности (в соответствии с VDI/VDE 2634) выполняются автоматически без необходимости глубоких метрологических знаний.
• Высокая производительность и режим 24/7
  Сокращается время простоя, повышается пропускная способность участка контроля. Поддержка офлайн-программирования траекторий и симуляция процесса сканирования в ПО Areatek VTC (с виртyальным двойником ячейки) предотвращают столкновения.
• Стабильность в цеховых условиях
  Контроль температуры в рабочей зоне, автоматическая калибровка сенсора, встроенная система контроля среды и защитная кабина позволяют эксплуатировать комплекс непосредственно в производственной среде без специальной подготовки фундамента.
• Мобильность
  Система не требует монтажа к полу и может быть легко перемещена между производственными участками.

Ограничения:
Габаритное ограничение по диаметру детали (до 500 мм для серии РТК 4105); абсолютная точность определяется характеристиками интегрированного оптического сканера.

Практический опыт внедрения на производстве

Кейс 1. Автоматизация контроля на 5-осевой КИМ с ЧПУ

Контекст задачи: серийное производство импеллеров из титановых сплавов для авиационных агрегатов. Ранее контроль проводился на 3-осевой КИМ по 5–7 сечениям на лопатку.
Проблема: длительность цикла контроля одной детали составляла 45 минут. Низкая плотность измерений не позволяла вовремя отслеживать износ фрезерного инструмента (утонение входной кромки), что приводило к браку на этапе балансировки.
Решение: оснащение мостовой КИМ 5-осевой системой сканирования и специализированным ПО для автоматизированного анализа профилей лопаточных машин.
Результаты:

• Время измерения детали сократилось с 45 до 12 минут – экономия времени 73%.
• Уровень брака на операциях балансировки снизился с 4.2% до 1.5% благодаря своевременному обнаружению износа фрез.
• Реализована концепция «замкнутого контура» (closed-loop) — результаты замеров передаются в CAM-систему станка с ЧПУ для автоматического внесения корректив в управляющую программу.

Кейс 2. Внедрение оптического 3D-сканера для контроля литья и прототипирования

Контекст задачи: опытно-конструкторское бюро, специализирующееся на разработке новых профилей компрессоров и реверс-инжиниринге.
Проблема: контроль геометрии литейной заготовки или снятие параметров с физического образца на контактной КИМ занимали до 3 рабочих дней из-за длительного программирования траекторий.
Решение: интеграция стационарного оптического 3D-сканера в технологический цепочку подготовки производства.
Результаты:

• Полная оцифровка импеллера занимает 15 минут, сшивка и построение полигональной сетки — 45 минут. Общий цикл подготовки данных сократился с 3 дней до 2 часов – ускорение в 12 раз.
• Выявление скрытых дефектов литья и усадок до запуска детали в дорогостоящую 5-осевую механическую обработку.
• Количество итераций доработки прототипов сократилось на 35%, что ускорило передачу изделий на натурные испытания.

Экономический эффект интеграции в производство

Внедрение современности метрологического оборудования для контроля импеллеров обеспечивают предприятию прямой экономический результат:

1. Прозрачность и объективность приемки.
   Цифровые протоколы с CAD-сравнением исключают фактор субъективности при приемке сложной продукции от смежников и субподрядчиков.
2. Цифровой двойник изделия.
   Протокол измерений каждого импеллера сохраняется в сквозной базе данных. Это обеспечивает полную прослеживаемость параметров детали на протяжении всего жизненного цикла двигателя.
3. Снижение себестоимости.
   Стопроцентный входной контроль заготовок из жаропрочных и титановых сплавов исключает затраты на обработку заведомо бракованного литья.
