Кейс: выездной контроль геометрии рельсового пути протяженностью 200 м

1. Исходная задача по контролю геометрии от Заказчика

На заводе по производству модульных домов технологический процесс построен на перемещении собираемых зданий между рабочими постами. В качестве ключевого звена транспортно-технологической системы используется подвижной стол — крупногабаритная производственная платформа, которая перемещается по системе направляющих рельсовых путей.

Перед инженерами Areatek была поставлена задача: выполнить высокоточные измерения рельсового пути общей протяженностью порядка 200 метров, определить фактическое пространственное положение направляющих и предоставить массив геодезических/координатных данных для последующей юстировки и корректировки конструкции.

2. Выполненные работы

Примененное оборудование и технологии

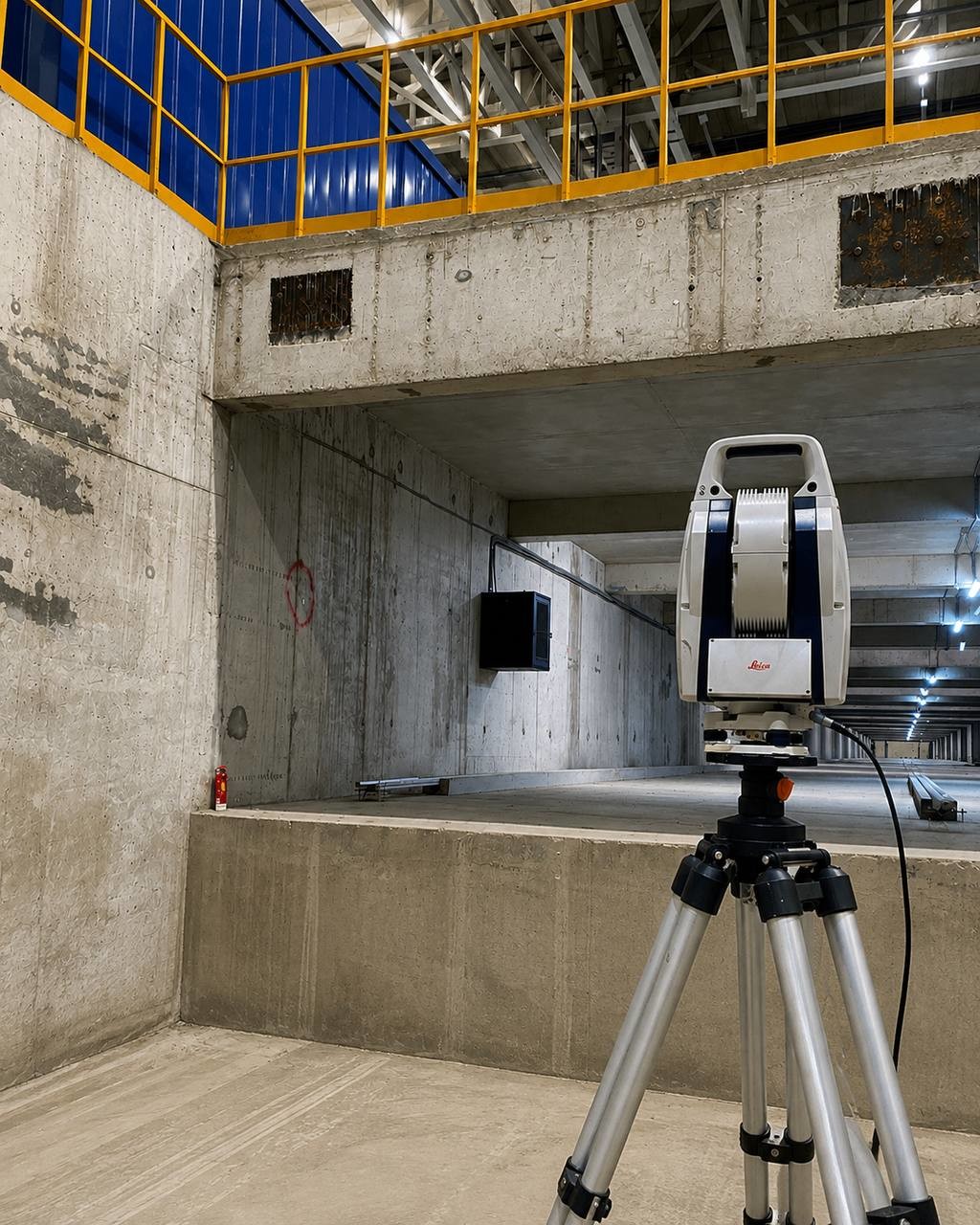

Ранее задачи по контролю пространственного положения конструкций на предприятии выполняла традиционная геодезическая служба. Для повышения точности и сокращения времени измерений специалисты компании Areatek применили портативную координатно-измерительную систему Leica Absolute Tracker AT403.

Лазерный трекер позволяет выполнять 3D-измерения пространственных координат отражателя с высокой прецизионной точностью, выявлять линейные и угловые отклонения крупногабаритных объектов от проектных моделей в режиме реального времени.

Этапы проведения работ:

1. Подготовка и температурная стабилизация

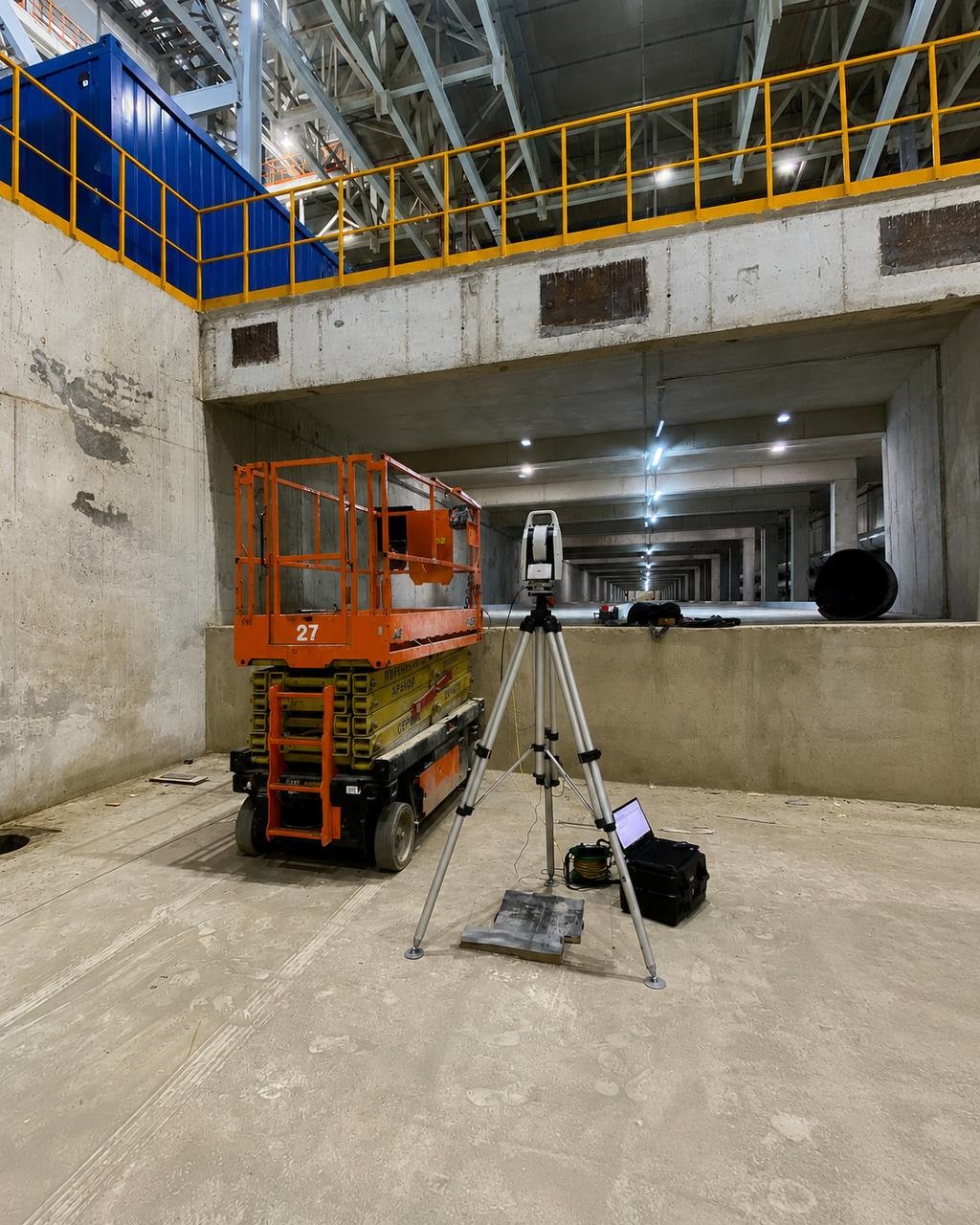

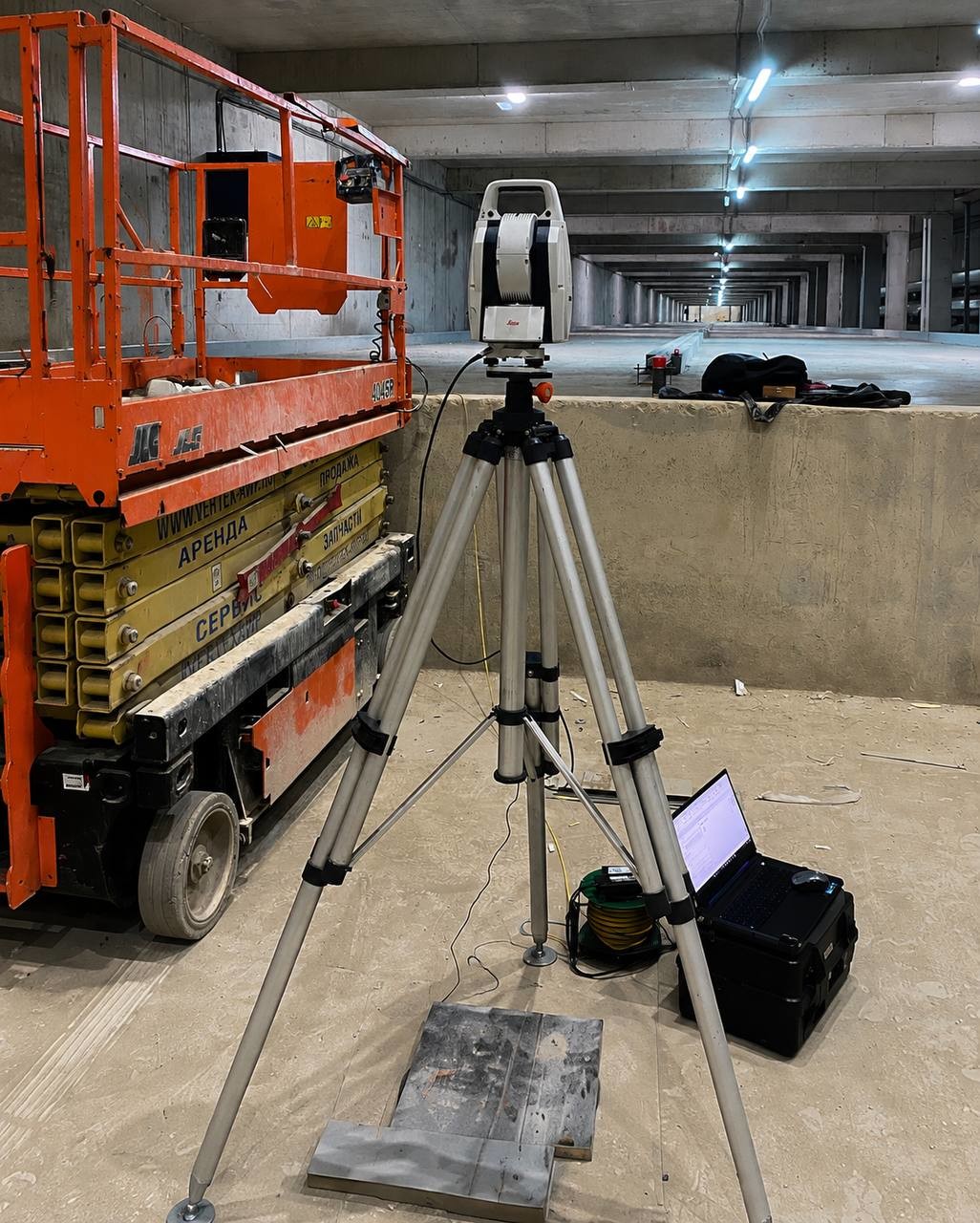

   Оборудование было установлено на производственной площадке заказчика. Проведен цикл температурной стабилизации лазерного трекера для компенсации градиентов температуры цеха.
2. Сканирование и измерение геометрии
   Измерение базовых и контрольных точек по всей протяженности 200-метрового рельсового пути. Привязка к единой системе координат.
3. Обработка данных и выявление отклонений:
   На основе полученного облака точек определено фактическое положение рельсов, отклонения по прямолинейности, параллельности и перепадам уровня.
4. Разметка под монтаж:
   Выполнена физическая разметка направляющих под последующую установку и юстировку ходовых салазок подвижного стола.

Все измерительные и разметочные работы непосредственно на объекте были выполнены за 2 рабочих дня.

3. Результат

По итогам выполненного контроля геометрии заказчик получил:

• Цифровой массив фактических пространственных координат рельсового пути протяженностью 200 м.
• Карту отклонений: верифицированные участки, требующие механической корректировки и регулировки по высоте и оси.
• Готовую разметку под монтаж ходовых салазок подвижного стола.

На основе полученных точных данных измерительного контроля инженерно-технический персонал предприятия произвел юстировку направляющих и продолжить монтажно-наладочные работы с учетом фактической геометрии конструкций цеха.

4. Польза для предприятия

• Сокращение времени контроля и наладки
  Выполнение комплекса измерительных работ на протяжении 200 метров за два дня позволило минимально задействовать ресурсы цеха и не нарушать производственный график.
• Снижение риска брака и аварийного износа
  Исключение перекосов рельсового пути предотвращает заклинивание производственной платформы, снижает износ ходовых салазок и направляющих.
• Повышение качества сборки
  Высокая точность позиционирования подвижного стола обеспечивает соблюдение геометрических допусков при сборке элементов модульных домов на всех этапах цеховой кооперации.
• Безопасность и предсказуемость монтажа
  Корректировка конструкций на основе фактических данных исключает необходимость повторных переделок после запуска линии.

Компания Areatek специализируется на проведении выездного контроля геометрии, 3D-сканировании, реверс-инжиниринге и выверке крупногабаритных промышленного оборудования непосредственно на объектах и производственных площадках заказчика.
