Выставление станочного оборудования в горизонт лазерным трекером: методика и этапы
В ежедневной работе инженеры Areatek решают как комплексные метрологические задачи, так и проводят типовые измерительные операции. Одной из самых востребованных услуг является высокоточное выставление оборудования, станин и фундаментных плит «в горизонт».
Оборудование для высокоточного нивелирования: лазерные трекеры Leica
Для решения подобных задач мы используем лазерный трекер Leica серии AT403, АТ500 и АТ960. Это универсальное и аттестованное средство измерения, которое в руках опытного инженера позволяет решать широкий ряд измерительных задач. Каждая единица оборудования проходит поверку и имеет действующее свидетельство о поверке СИ.
Подготовка и процесс измерения геометрии станка

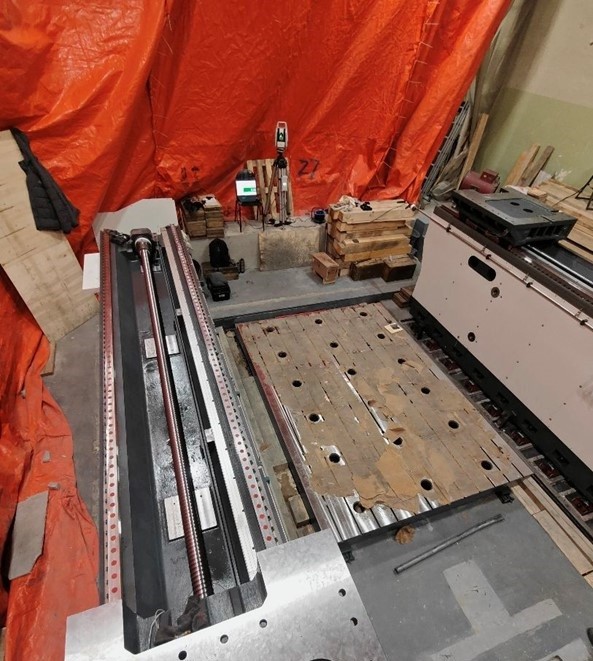

При работе с направляющими, планшайбами или подкрановыми путями мы подбираем оптимальное место для установки трекера на штативе или магнитном основании. Для гарантированного получения результатов измерений с паспортной погрешностью рекомендуется предварительный прогрев и инициализация лазерного трекера (30-45 минут).
Мы проводим сканирование элементов с заданным шагом, используя специальную оснастку (отражатели). Это ускоряет съем данных и исключает человеческий фактор. Весь процесс измерения занимает от 10 до 30 минут в зависимости от габаритов объекта.
Юстировка и регулировка направляющих в режиме реального времени
После замера данные анализируются программным обеспечением. С заказчиком согласовывается метод выверки: по верхним точкам, средним или впадинам. Инженеры вносят корректировки в ПО, после чего начинается процесс физической регулировки.
Ключевое преимущество лазерного трекера — индикация координат рефлектора на экране ноутбука или смартфона в реальном времени. Инженер перемещает отражатель вдоль направляющей и мгновенно видит отклонение, что в разы сокращает время технологической операции.
Если обеспечен свободный доступ к регулировочным узлам, настройка занимает от одного до нескольких часов. Время зависит от опыта механика, габаритов настраиваемых элементов и доступности проведения замеров/регулировок. Высокая квалификация инженеров Areatek и возможности систем Leica позволяют оперативно выявить дефекты самой конструкции станка прямо в процессе юстировки.
Результаты высокоточной выверки оборудования
Итогом работы становятся выставленные в горизонт элементы станины, что обеспечивает:
- стабильность геометрии и точность обработки;
- повышение качества продукции и снижение брака;
- минимизацию износа узлов и сокращение затрат на сервис.
Если перед вами стоит задача нивелирования, позиционирования или разметки крупногабаритных объектов при монтаже промышленного оборудования, команда Areatek обеспечит оперативный выезд и объективную метрологическую экспертизу состояния вашего оборудования.
Кейс: проверка геометрии и выставление элементов станка
|
|
|
|

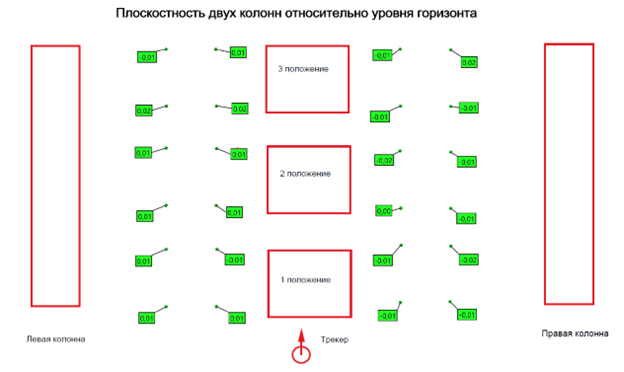

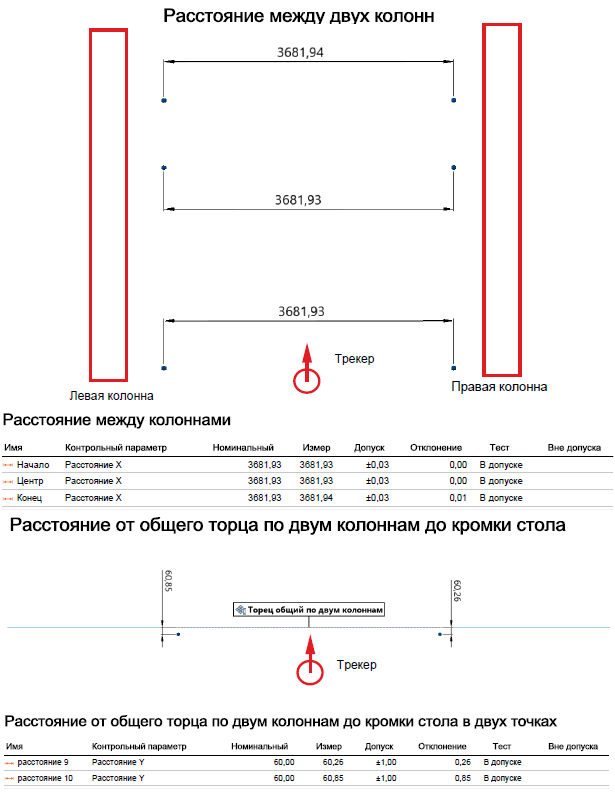

Пример реализации проекта: заказчику требовалось проверить геометрическое состояние элементов станка, помочь провести их выставление относительного друг друга и горизонта. Выше представлен метрологический отчет: данные после финальной юстировки, фрагменты протокола измерений и скриншоты из специализированного ПО, подтверждающие достижение требуемых допусков.
Часто задаваемые вопросы по монтажу и юстировке
1. Какие задачи при монтаже оборудования можно решить этим методом?
- Нивелирование и юстировка подкрановых путей: трекер идеально подходит для измерения параллельности и высотных отметок на больших дистанциях.
- Выверка геометрии портальных станков и крупногабаритных станков с ЧПУ: проверка перпендикулярности осей и прямолинейности направляющих.
- Контроль монтажа автоматизированных линий и конвейеров: особенно актуально для роботизированных ячеек, где важна привязка к единой системе координат.
- Создание единой системы координат в цеху: привязка всех измерений к общим опорным точкам с помощью трекера.
- Reverse engineering (обратное проектирование): на основе снятых данных «горизонта» можно быстро построить CAD-модель фактического состояния фундамента или станины.
2. Какие основные устройства используют, чтобы выровнять станки при монтаже?
Для базового позиционирования применяются станочные уровни (брусковые или рамные) и геодезические нивелиры. Однако для прецизионного монтажа и работы с крупногабаритными объектами оптимальным устройством является лазерный трекер. Он объединяет функции нивелира, теодолита и дальномера, обеспечивая точность до нескольких микрон на метр.
3. В чем преимущество лазерного трекера перед обычным выставлением станка по уровню?
Классическое выставление станка по уровню ограничено точностью пузырьковой ампулы и длиной самого уровня. Лазерный трекер позволяет выверять не только горизонт, но и взаимную перпендикулярность осей, плоскостность станин и соосность узлов в единой системе координат. Это исключает накопленную ошибку при монтаже длинномерного оборудования.
4. Как лазерный трекер ускоряет монтаж станков и промышленного оборудования?
При традиционном методе монтажник делает замер, выполняет регулировку и снова проверяет уровень — это итерационный и долгий процесс. При использовании трекера монтаж станков и промышленного оборудования происходит в режиме «live»: инженер видит отклонение в реальном времени на экране, что позволяет зафиксировать деталь в нужном положении за один проход.
5. Необходима ли разработка технологической карты монтажа станка при использовании трекера?
Да, разработка технологической карты монтажа станка с применением лазерного трекера позволяет заранее определить опорные точки (реперную сеть) и последовательность юстировки. Это минимизирует риски «заневоливания» станины и гарантирует, что итоговая точность оборудования будет соответствовать паспортным данным завода-изготовителя.
6. Можно ли выставить «в горизонт» фундаментные плиты до установки самого станка?
Безусловно. Использование лазерного трекера позволяет провести нивелирование фундаментных плит и анкерных групп еще на этапе подготовки. Это гарантирует, что при установке тяжелого оборудования не возникнет перекосов, которые невозможно исправить штатными регулировочными элементами станка.
В ежедневной работе инженеры Areatek решают как комплексные метрологические задачи, так и проводят типовые измерительные операции. Одной из самых востребованных услуг является высокоточное выставление оборудования, станин и фундаментных плит «в горизонт».
Оборудование для высокоточного нивелирования: лазерные трекеры Leica
Для решения подобных задач мы используем лазерный трекер Leica серии AT403, АТ500 и АТ960. Это универсальное и аттестованное средство измерения, которое в руках опытного инженера позволяет решать широкий ряд измерительных задач. Каждая единица оборудования проходит поверку и имеет действующее свидетельство о поверке СИ.
Подготовка и процесс измерения геометрии станка
При работе с направляющими, планшайбами или подкрановыми путями мы подбираем оптимальное место для установки трекера на штативе или магнитном основании. Для гарантированного получения результатов измерений с паспортной погрешностью рекомендуется предварительный прогрев и инициализация лазерного трекера (30-45 минут).
Мы проводим сканирование элементов с заданным шагом, используя специальную оснастку (отражатели). Это ускоряет съем данных и исключает человеческий фактор. Весь процесс измерения занимает от 10 до 30 минут в зависимости от габаритов объекта.
Юстировка и регулировка направляющих в режиме реального времени
После замера данные анализируются программным обеспечением. С заказчиком согласовывается метод выверки: по верхним точкам, средним или впадинам. Инженеры вносят корректировки в ПО, после чего начинается процесс физической регулировки.
Ключевое преимущество лазерного трекера — индикация координат рефлектора на экране ноутбука или смартфона в реальном времени. Инженер перемещает отражатель вдоль направляющей и мгновенно видит отклонение, что в разы сокращает время технологической операции.
Если обеспечен свободный доступ к регулировочным узлам, настройка занимает от одного до нескольких часов. Время зависит от опыта механика, габаритов настраиваемых элементов и доступности проведения замеров/регулировок. Высокая квалификация инженеров Areatek и возможности систем Leica позволяют оперативно выявить дефекты самой конструкции станка прямо в процессе юстировки.
Результаты высокоточной выверки оборудования
Итогом работы становятся выставленные в горизонт элементы станины, что обеспечивает:
- стабильность геометрии и точность обработки;
- повышение качества продукции и снижение брака;
- минимизацию износа узлов и сокращение затрат на сервис.
Если перед вами стоит задача нивелирования, позиционирования или разметки крупногабаритных объектов при монтаже промышленного оборудования, команда Areatek обеспечит оперативный выезд и объективную метрологическую экспертизу состояния вашего оборудования.
Кейс: проверка геометрии и выставление элементов станка
|
|
|
|
Пример реализации проекта: заказчику требовалось проверить геометрическое состояние элементов станка, помочь провести их выставление относительного друг друга и горизонта. Выше представлен метрологический отчет: данные после финальной юстировки, фрагменты протокола измерений и скриншоты из специализированного ПО, подтверждающие достижение требуемых допусков.
Часто задаваемые вопросы по монтажу и юстировке
1. Какие задачи при монтаже оборудования можно решить этим методом?
- Нивелирование и юстировка подкрановых путей: трекер идеально подходит для измерения параллельности и высотных отметок на больших дистанциях.
- Выверка геометрии портальных станков и крупногабаритных станков с ЧПУ: проверка перпендикулярности осей и прямолинейности направляющих.
- Контроль монтажа автоматизированных линий и конвейеров: особенно актуально для роботизированных ячеек, где важна привязка к единой системе координат.
- Создание единой системы координат в цеху: привязка всех измерений к общим опорным точкам с помощью трекера.
- Reverse engineering (обратное проектирование): на основе снятых данных «горизонта» можно быстро построить CAD-модель фактического состояния фундамента или станины.
2. Какие основные устройства используют, чтобы выровнять станки при монтаже?
Для базового позиционирования применяются станочные уровни (брусковые или рамные) и геодезические нивелиры. Однако для прецизионного монтажа и работы с крупногабаритными объектами оптимальным устройством является лазерный трекер. Он объединяет функции нивелира, теодолита и дальномера, обеспечивая точность до нескольких микрон на метр.
3. В чем преимущество лазерного трекера перед обычным выставлением станка по уровню?
Классическое выставление станка по уровню ограничено точностью пузырьковой ампулы и длиной самого уровня. Лазерный трекер позволяет выверять не только горизонт, но и взаимную перпендикулярность осей, плоскостность станин и соосность узлов в единой системе координат. Это исключает накопленную ошибку при монтаже длинномерного оборудования.
4. Как лазерный трекер ускоряет монтаж станков и промышленного оборудования?
При традиционном методе монтажник делает замер, выполняет регулировку и снова проверяет уровень — это итерационный и долгий процесс. При использовании трекера монтаж станков и промышленного оборудования происходит в режиме «live»: инженер видит отклонение в реальном времени на экране, что позволяет зафиксировать деталь в нужном положении за один проход.
5. Необходима ли разработка технологической карты монтажа станка при использовании трекера?
Да, разработка технологической карты монтажа станка с применением лазерного трекера позволяет заранее определить опорные точки (реперную сеть) и последовательность юстировки. Это минимизирует риски «заневоливания» станины и гарантирует, что итоговая точность оборудования будет соответствовать паспортным данным завода-изготовителя.
6. Можно ли выставить «в горизонт» фундаментные плиты до установки самого станка?
Безусловно. Использование лазерного трекера позволяет провести нивелирование фундаментных плит и анкерных групп еще на этапе подготовки. Это гарантирует, что при установке тяжелого оборудования не возникнет перекосов, которые невозможно исправить штатными регулировочными элементами станка.
