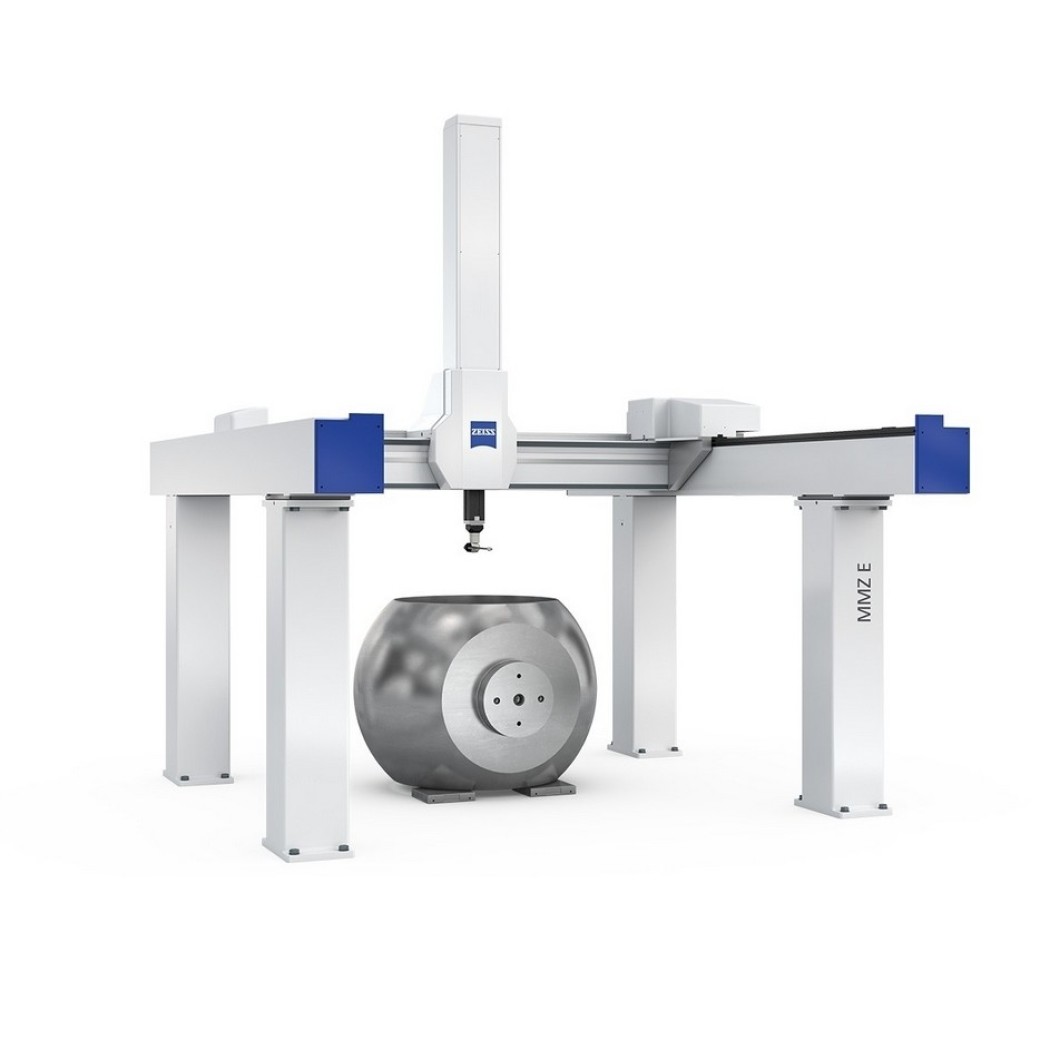

КИМ Zeiss MMZ E

КИМ Zeiss MMZ E
КИМ Zeiss MMZ E
Стоимость
По запросу
Запросить предложение Заказать бесплатную демонстрацию
  • Официальные дилеры
  • Собственная сервисная служба
  • Поставки по России и СНГ

Измерение крупногабаритных деталей: решение задач в авиации, машиностроении и космонавтике.

Измерение крупногабаритных деталей: решение задач в авиации, машиностроении и космонавтике.

Измерение масштабных конструкций в автомобилестроении, авиационной промышленности и производстве спутникового оборудования требует специализированного подхода. Оптимальным решением для таких задач являются гибкие портальные измерительные центры с открытой конструкцией. Благодаря расположению измерительных систем по обеим сторонам по оси Y, данные устройства обеспечивают максимально быстрый, свободный и удобный доступ к крупногабаритным деталям любой конфигурации.

Ключевые преимущества систем:

  • Надежная защита: Направляющие расположены в верхней части конструкции, что гарантирует их эффективную защиту от производственной пыли и мусора.
  • Исключительная повторяемость: Специальное прецизионное покрытие направляющих обеспечивает стабильно высокую точность каждого перемещения.
  • Высокая динамика: Оптимизация подвижных масс позволяет достигать больших скоростей сканирования при минимальных энергозатратах привода.
  • Плавность и точность хода: Использование направляющих на воздушных подшипниках гарантирует идеальные ходовые характеристики системы при минимальных эксплуатационных расходах.
  • Термостабильность: Размещение измерительных систем по осям X и Y в одной плоскости сводит к минимуму воздействие температурных колебаний в цеху на точность измерений.

Сферы применения ZEISS MMZ E

Оборудование этого класса незаменимо там, где требуется бескомпромиссная точность при работе с массивными объектами:

  • Авиастроение и космонавтика: контроль геометрии элементов фюзеляжа, крыльев и корпусов спутников.
  • Автомобильная промышленность: проверка кузовных панелей, штамповой оснастки и крупных узлов трансмиссии.
  • Энергетическое машиностроение: инспекция корпусов турбин, роторов и крупногабаритных литых заготовок.
  • Тяжелое машиностроение: измерение габаритных рам и станин промышленного оборудования.

Ключевые преимущества систем ZEISS MMZ E

  • Надежная защита: Направляющие расположены в верхней части конструкции, что гарантирует их эффективную защиту от производственной пыли и мусора.
  • Исключительная повторяемость: Специальное прецизионное покрытие направляющих обеспечивает стабильно высокую точность каждого перемещения.
  • Высокая динамика: Оптимизация подвижных масс позволяет достигать больших скоростей сканирования при минимальных энергозатратах привода.
  • Плавность и точность хода: Использование направляющих на воздушных подшипниках гарантирует идеальные ходовые характеристики системы при минимальных эксплуатационных расходах.
  • Термостабильность: Размещение измерительных систем по осям X и Y в одной плоскости сводит к минимуму воздействие температурных колебаний в цеху на точность измерений.

Предлагаем купить координатно-измерительную машину ZEISS MMZ E

На сайте вы можете запросить презентацию нужного вам оборудования и заказать поставку в свой регион. Специалисты нашей компании проконсультируют вас по вопросам приобретения ZEISS MMZ E и другого 3d-оборудования.

Для получения бесплатной консультации свяжитесь с менеджером нашей компании через форму на сайте, почту info@3dcontrol.ru или позвоните по номеру 8 800 201 55 75. Мы предлагаем оптимальные решения для конкретных задач и отраслей промышленности.

Максимально допустимый диапазон измерений и точность

Тип КИМ Диапазон X×Y×Z, мм Используемый датчик Погрешность, мкм
MMZ B 2000 2000 x 3000—5000 x 1500 (2000) RDS/TP6 6,0+L/166 (Z=1500); 8,0+L/125 (Z=2000)
VAST gold 4,0+L/200 (Z=1500); 6,0+L/150 (Z=2000)
MMZ B 2500 2500 x 3000—6000 x 1500 (2000) RDS/TP6 6,0+L/143 (Z=1500); 8,0+L/111 (Z=2000)
VAST gold 4,0+L/180 (Z=1500); 6,0+L/130 (Z=2000)
MMZ E 2000 2000 x 3000—5000 x 1000 (1500) RDS/TP6 6,0+L/167 (Z=1000); 8,0+L/125 (Z=1500)
MMZ E 2500 2500 x 3000—5000 x 1000 (1500) RDS/TP6 9,0+L/110 (Z=1000); 10,0+L/100 (Z=1500)


Концепция КИМ MMZ E

  • Гибкая серия мостовой конструкции для выполнения больших объемов измерений.
  • Точность, быстрота и воспроизводимость измерений, оптимальная надежность даже в производственных условиях.
  • Удобная загрузка деталей и свободный подход к измеряемому объекту.
  • Встроенные системы подачи.
  • Превосходные измерительные свойства и динамичность.
