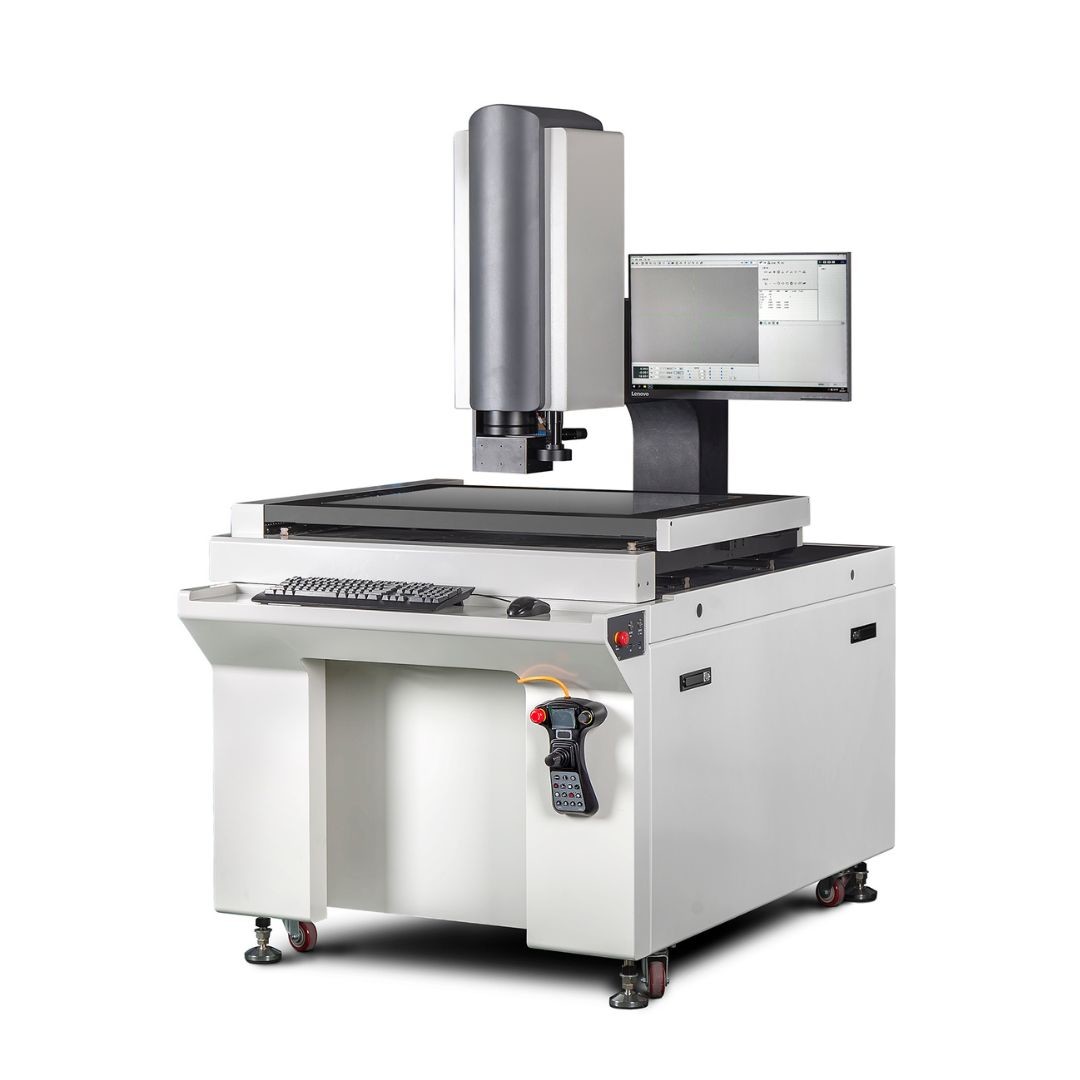

ВИМ Unimetro серии GENESIS

ВИМ Unimetro серии GENESIS
ВИМ Unimetro серии GENESIS
Стоимость
По запросу
Запросить предложение Заказать бесплатную демонстрацию
  • Официальные дилеры
  • Собственная сервисная служба
  • Поставки по России и СНГ

Высокоскоростные видеоизмерительные машины серии GENESIS.

Высокоскоростные видеоизмерительные машины серии GENESIS.

Высокоскоростные видеоизмерительные машины серии GENESIS

Автоматическая видеоизмерительная система UNIMETRO GENESIS — решение для высокоточного и быстрого контроля геометрии. Это современное решение для оптического контроля линейных и угловых размеров, разработанное с учётом потребностей высокоточного производства. В основе технологии — телецентрический зум-объектив с широким полем зрения (FOV), камера высокого разрешения и программное обеспечение, обеспечивающее молниеносную оцифровку и точный анализ всей детали за одно сканирование.

Система GENESIS автоматически измеряет все необходимые параметры детали одним нажатием — без ручной фокусировки, перемещения стола или поэлементного измерения. Благодаря полной автоматизации процесса исключается влияние человеческого фактора, повышается точность и скорость измерений.

Оптическая измерительная машина GENESIS идеально подходит для задач массового и выборочного контроля деталей, в том числе крупногабаритных — до 2000 × 1500 мм. Это надёжное решение для предприятий, где требуется стабильный и воспроизводимый результат измерений без потери времени.

Предлагаем к покупке ВИМ UNIMETRO серии GENESIS

На сайте 3D Control вы можете запросить коммерческое предложение на приобретение видеоизмерительной машины UNIMETRO серии GENESIS. Оставьте заявку, и менеджер компании ответит на интересующие вас вопросы. Наша компания является официальным дилером оборудования UNIMETRO и осуществляет поставки на территории РФ и СНГ.

По вопросам поставки оборудования, заказа бесплатной презентации и коммерческого предложения свяжитесь с нами через форму на сайте, почту info@3dcontrol.ru или позвоните по номеру 8 (800) 201-55-75.

Конструктивные особенности UNIMETRO GENESIS:

Наименование Видеоизмерительная машина с ЧПУ UNIMETRO серии GENESIS
Линейные энкодеры в осях X/Y/Z Стеклянные энкодеры с разрешением 0.1 мкм
Режим управления Автоматизированное (ЧПУ), Ручное (джойстик), с помощью команд из ПО
Камера Цветная CCD камера высокого разрешения с широким полем зрения + автозум объектив
Оптика 10.0x кратная оптика с автоматической фокусировкой,
оптическое увеличение: 0.7X-4.5X,
цифровое увеличение: 28X-180X
Поле зрения камеры ±2.5+L/200 мкм;
84*54мм/ 8,5-1,3 (для автозум объектива)
Контурная система подсветки Программируемая контурная телецентрическая LED подсветка (FOV)
Программируемая контурная плоская LED подсветка (автозум)
Отраженная система подсветки Программируемая 5-кольцевая 8-зонная светодиодная подсветка, автоматическая бесступенчатая регулировка яркости по 256
Программируемая цветная 40-секционная кольцевая светодиодная подсветка (опция)
Коаксиальная система подсветки Коаксиальная подсветка (FOV)
Измерительное ПО Inspect 3D, RationalVue
Макс. нагрузка 25 кг
Питание 220V/50Hz/10AInspect 3D, RationalVue
Программное обеспечение 50 кгFlashPro/Inspect-F
Модель оптического датчика по оси X и Y оптического датчика по оси Z оптического датчика в плоскости осей X, Y  контактного датчика по оси X, Y, Z телецентрической камерой широкого разрешения в плоскости осей X, Y
GENESIS400  2.5+L/200 3.0+L/200 3.0+L/200 3.0+L/200 8.0+L/150
GENESIS500 2.5+L/200 3.0+L/200 3.0+L/200 3.0+L/200 8.0+L/150
GENESIS600 2.5+L/200 3.0+L/200 3.0+L/200 3.0+L/200 8.0+L/150
GH542 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH652 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH762 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH862 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH10802 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH12102 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH15122 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
GH20152 3.0+L/200 4.0+L/200 4.0+L/200 4.0+L/200 8.0+L/150
