3D-сканер с оптическим трекером ZG MarvelScan

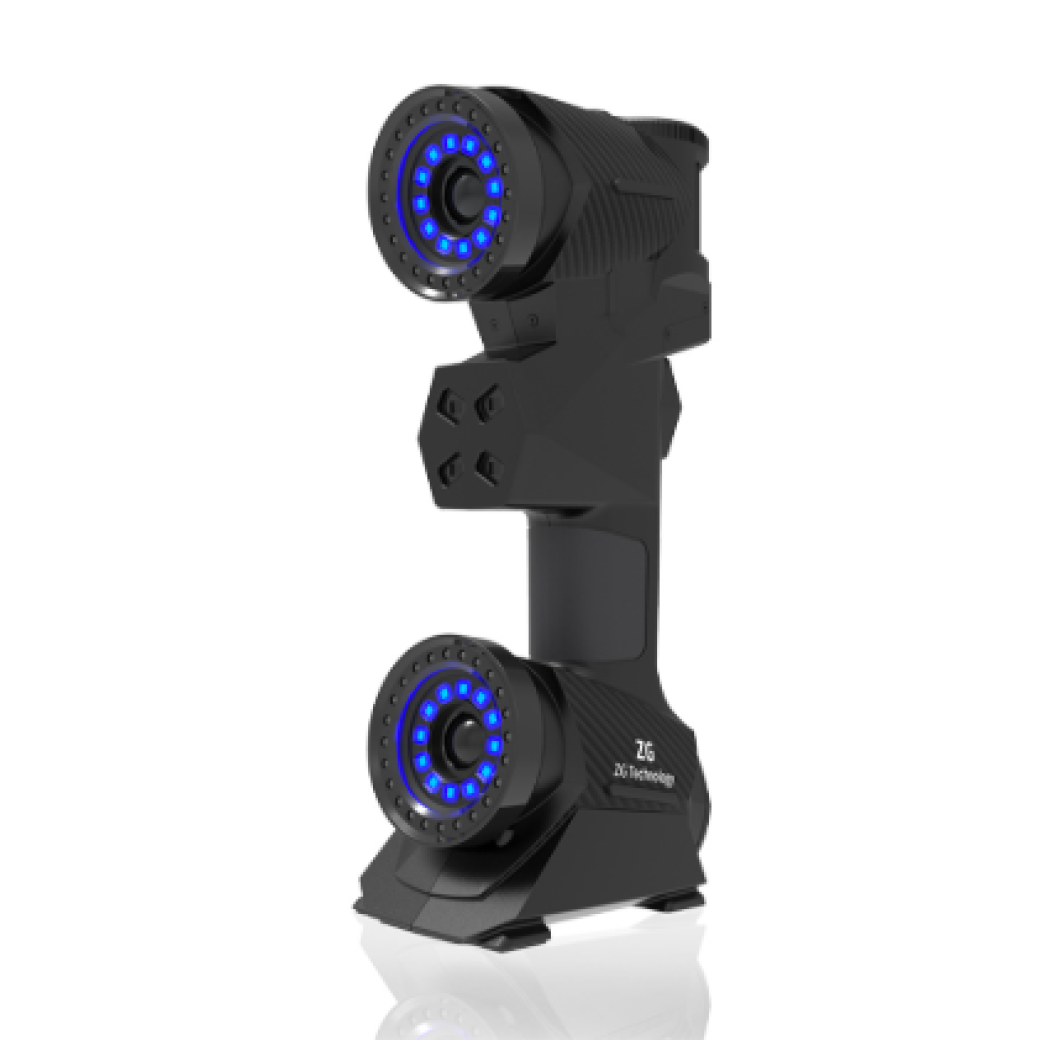

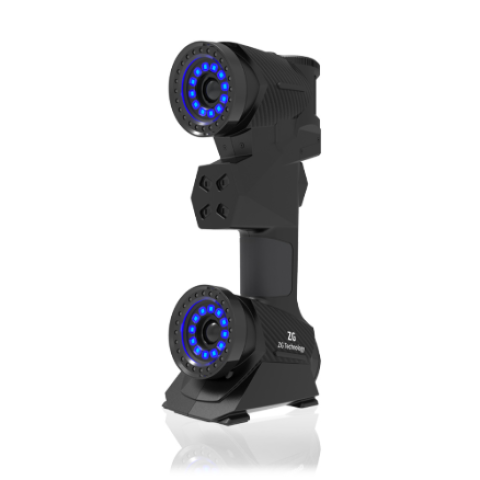

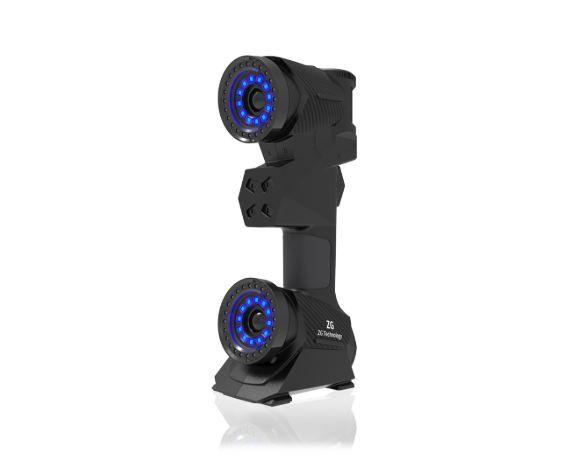

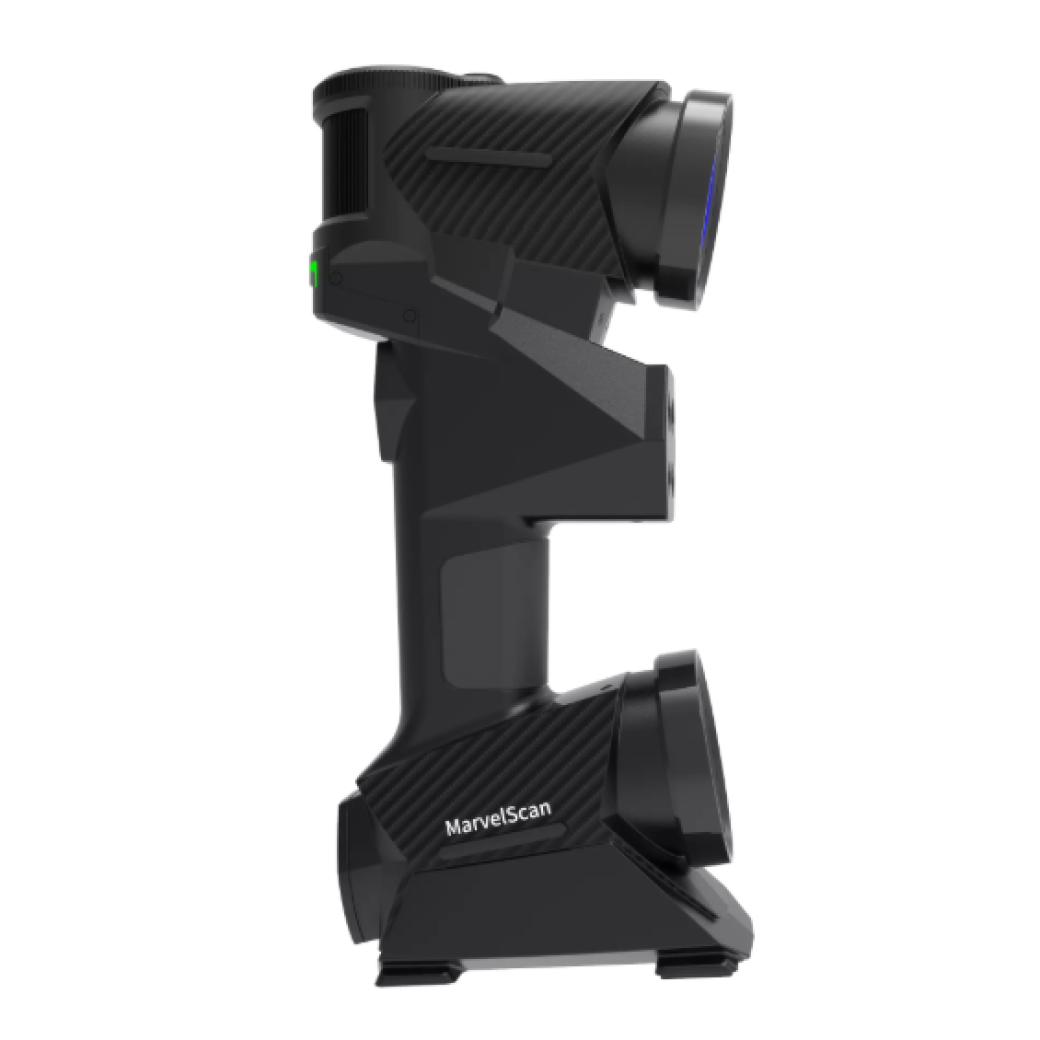

ZG MarvelScan — универсальный портативный лазерный 3D-сканер с технологией обратного позиционирования

ZG MarvelScan — инновационный портативный лазерный 3D-сканер с синим лазером от ZG Technology, оснащённый уникальной технологией обратного позиционирования. Это многофункциональное устройство сочетает высокую точность измерений с гибкостью применения, позволяя работать как с метками на объекте, так и в режиме без меток — без внешнего оптического трекера.

Два режима сканирования — с метками и без них

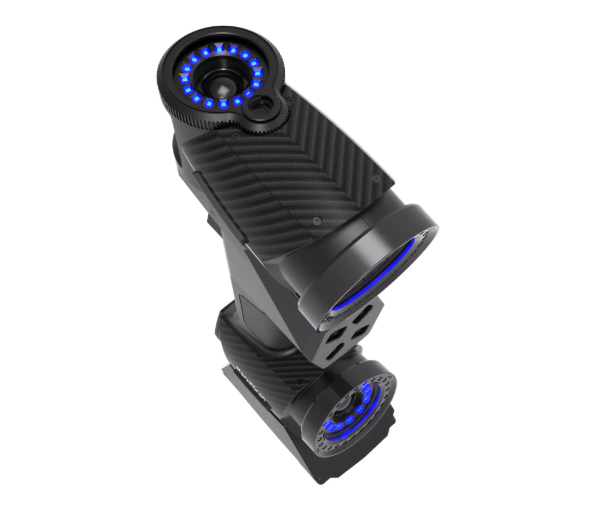

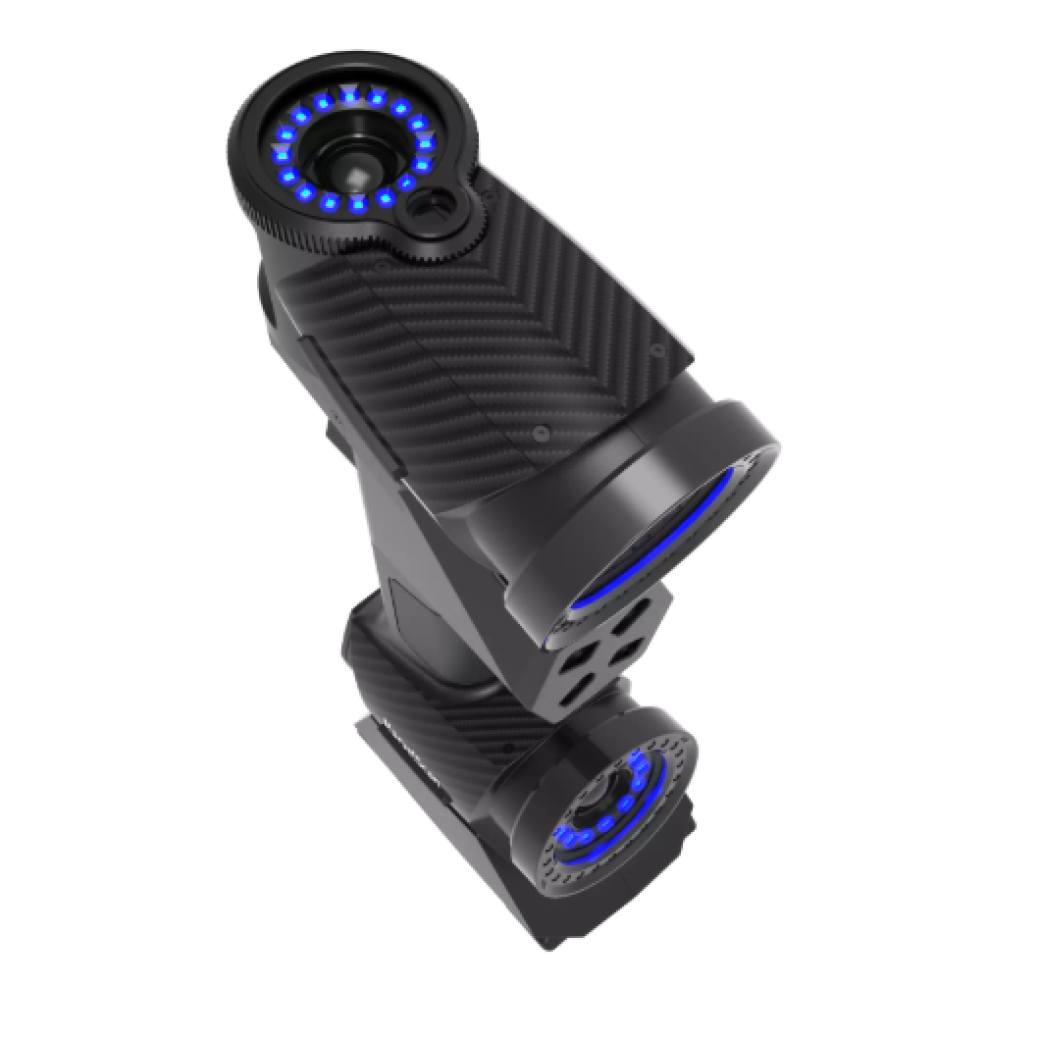

В стандартном режиме с использованием меток их размещают на объекте или рядом с ним с шагом 10–15 см. Площадь сканирования при этом не ограничена. Для работы с крупными деталями предусмотрена встроенная фотограмметрическая система на базе третьей (торцевой) камеры, которая позволяет с высокой точностью определять положение меток в пространстве. При необходимости точность можно повысить с помощью внешней независимой фотограмметрической системы.

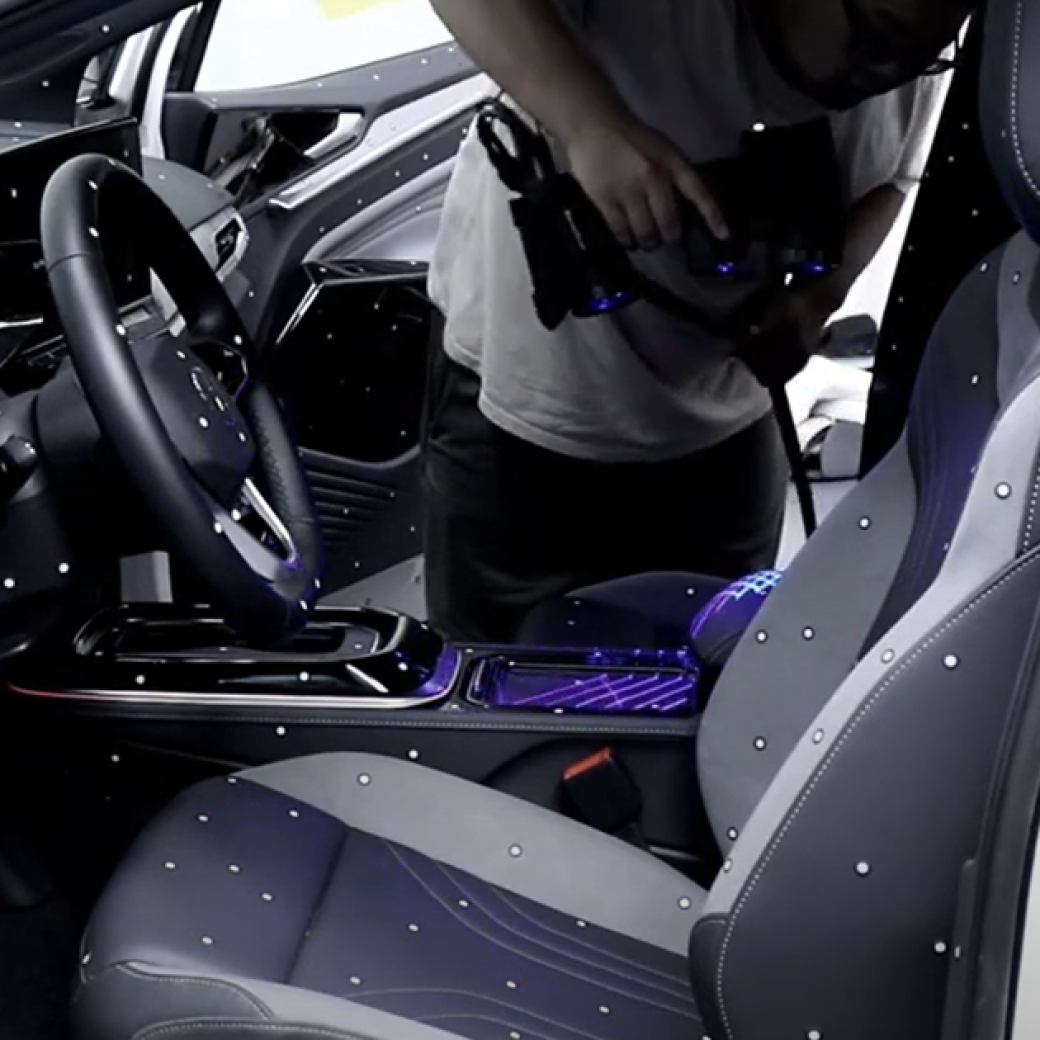

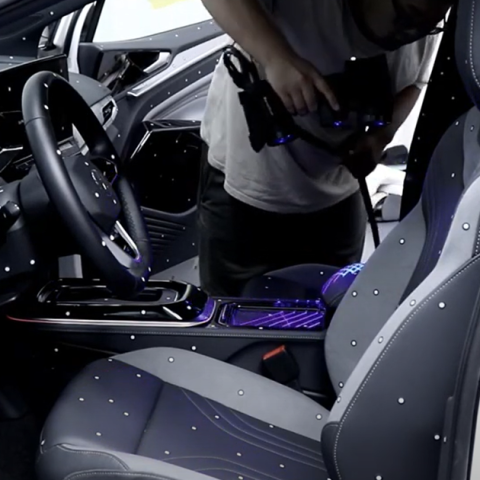

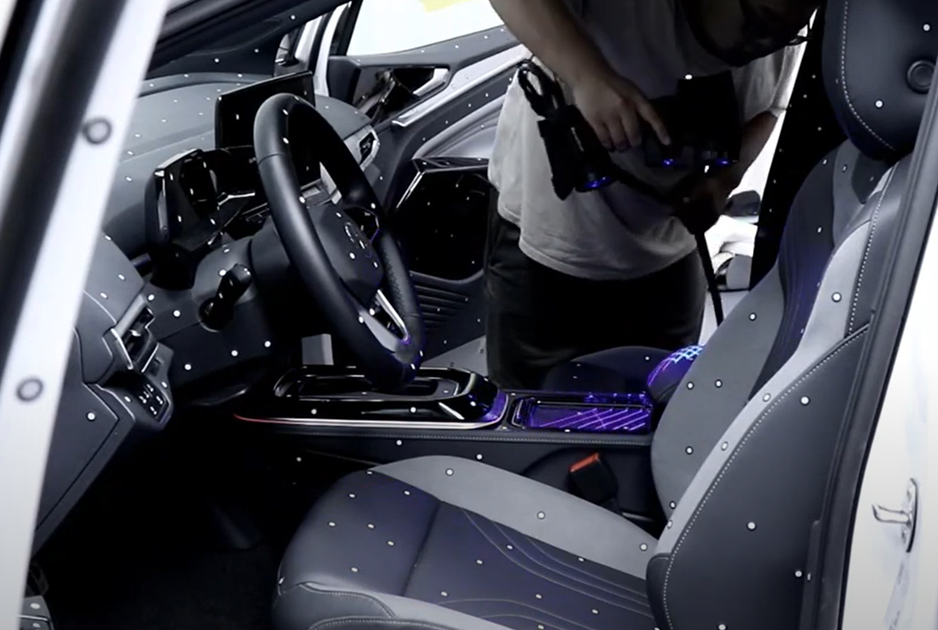

В режиме без меток MarvelScan ориентируется по светоотражающим маркерам, закреплённым на внешней опорной поверхности, которую видит третья камера сканера. Такой подход позволяет сканировать без предварительной подготовки объекта, что особенно удобно при работе в специально оборудованных помещениях или с мобильными панелями с метками.

Сканирование в специально подготовленном помещении или в мобильном формате

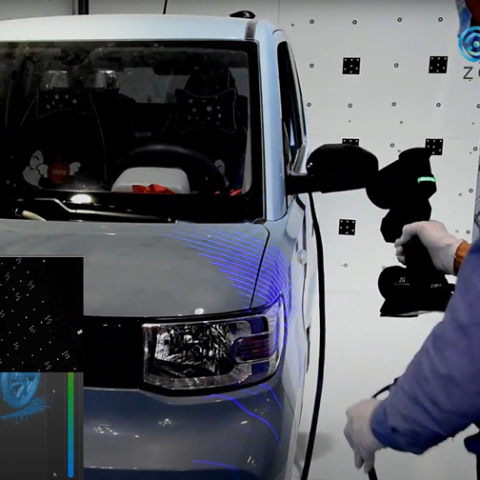

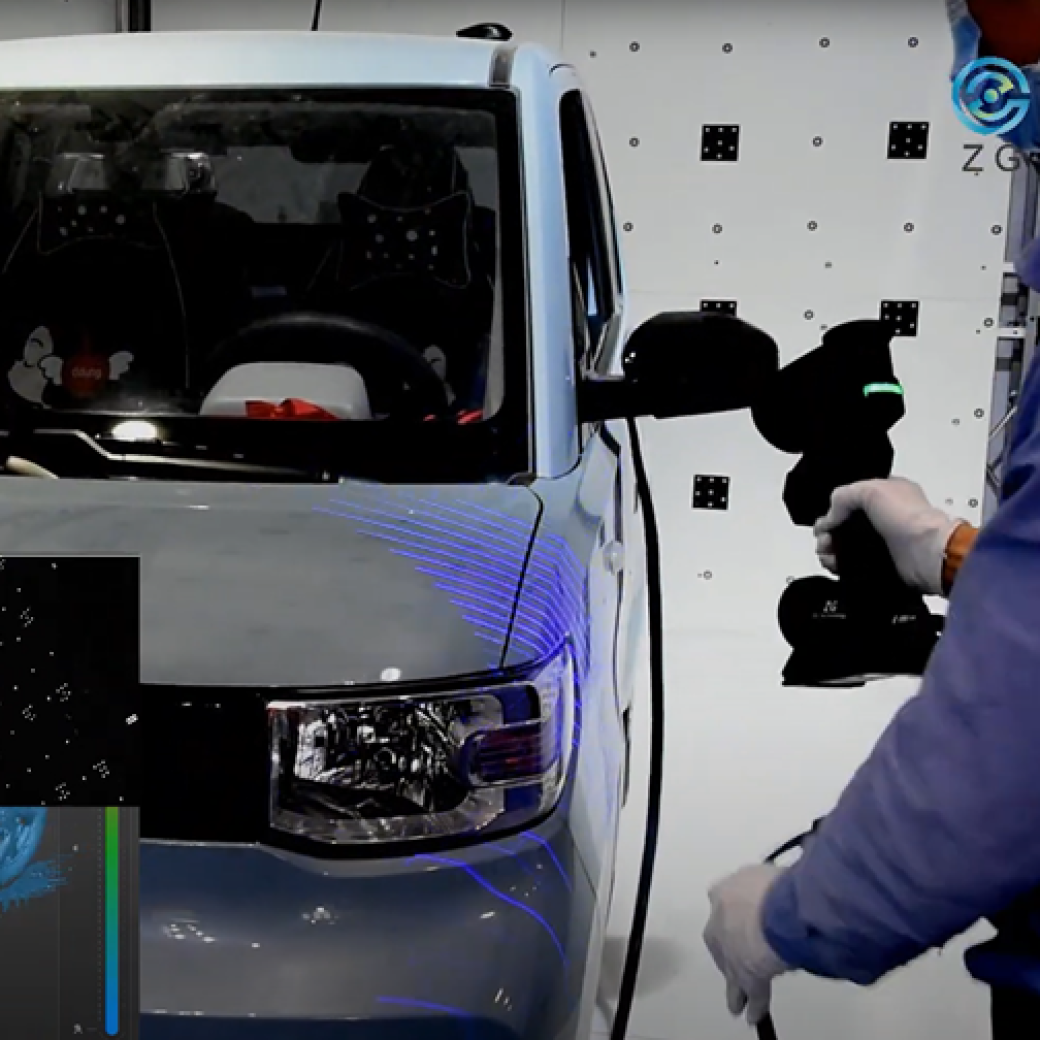

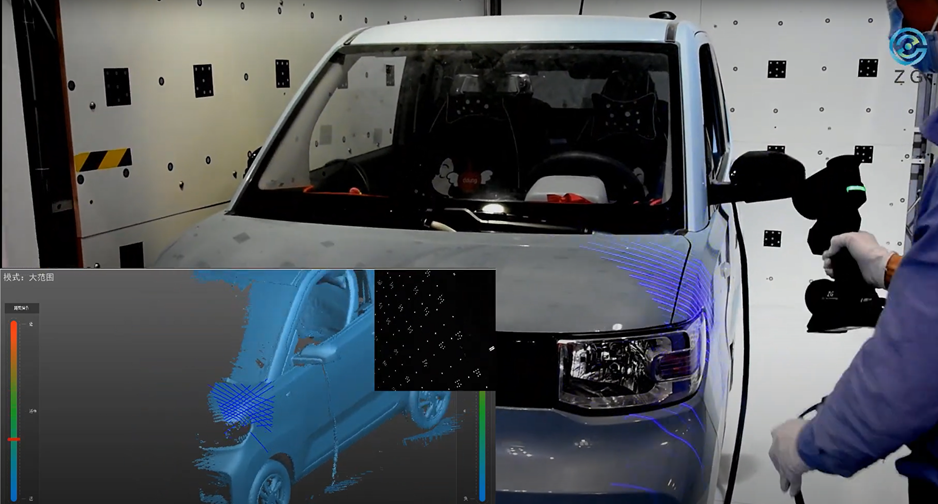

Для стационарного применения метки закрепляют на стенах откалиброванного помещения, а их координаты определяются встроенной или внешней фотограмметрической системой. Объекты помещаются внутрь, и процесс сканирования выполняется без дополнительных подготовительных шагов.

В мобильном формате в качестве опорных используются быстросъёмные панели с метками. Перед началом работы проводится их калибровка — и сканер готов к съёмке в полевых условиях.

Высокая точность и скорость работы

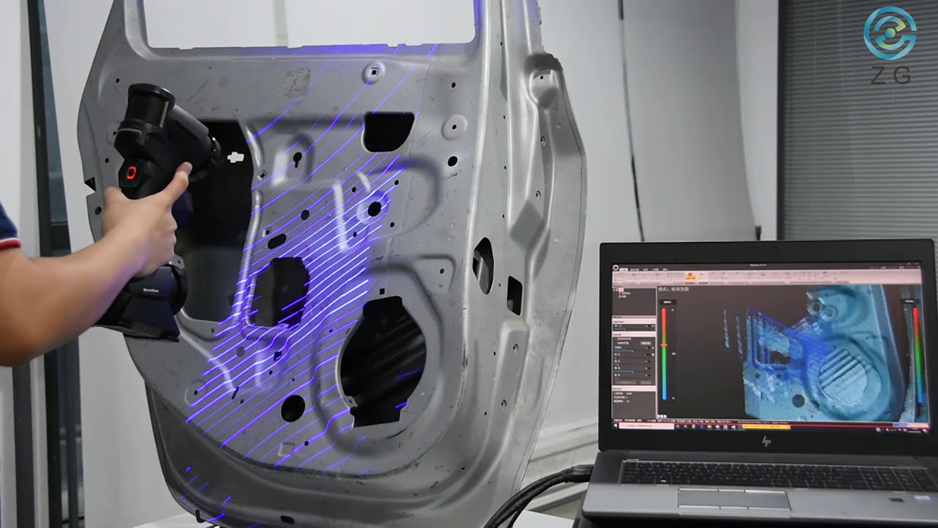

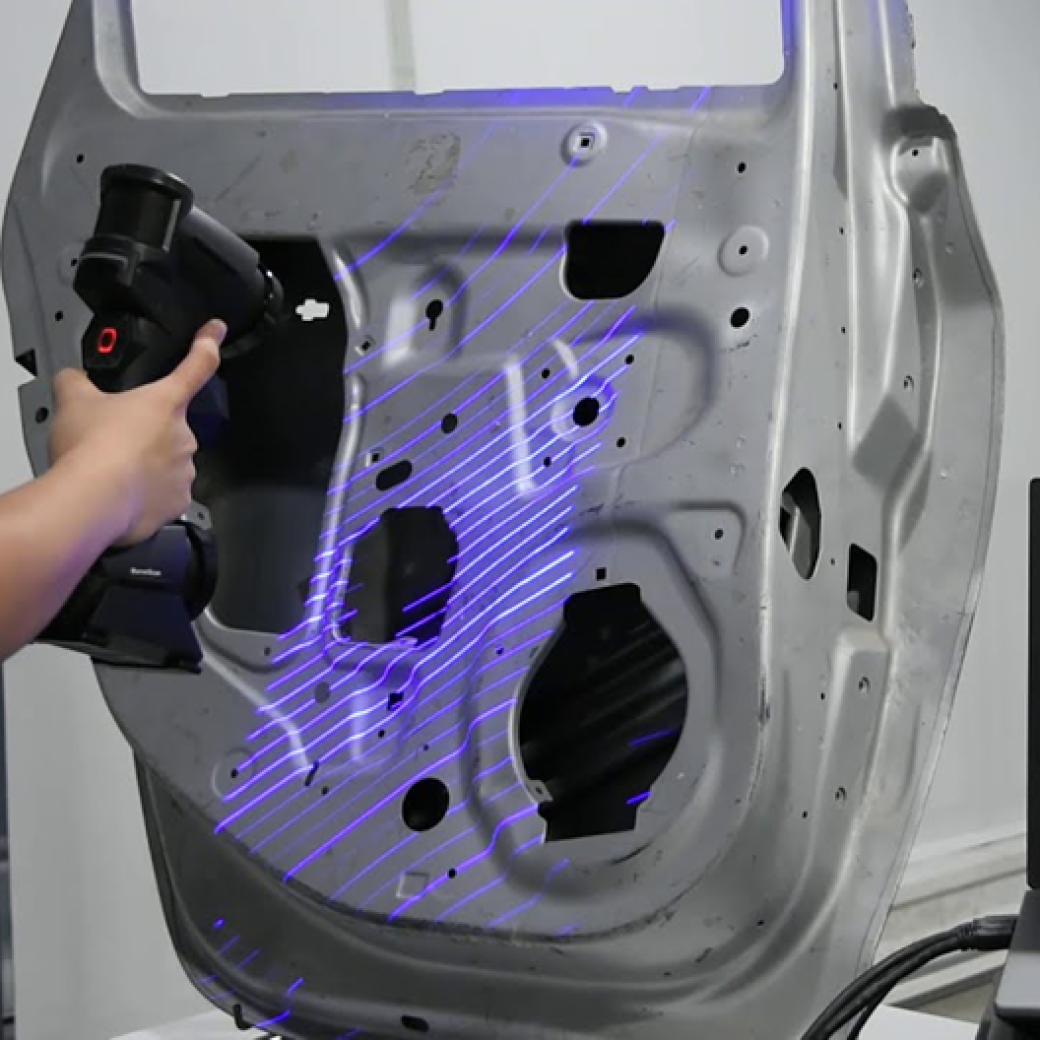

ZG MarvelScan использует метод оптической фототриангуляции. Сканер проецирует 22 линии синего лазера, которые фиксируются двумя камерами. Технология синего лазера позволяет сканировать даже блестящие и матовые чёрные поверхности без нанесения матирующего покрытия.

Основные параметры:

• Скорость: до 1 350 000 измерений/с
• Зона охвата: 600 × 550 мм
• Три режима: стандартный (22 линии), одиночная линия для труднодоступных зон, режим высокой детализации (5 дополнительных линий) для мелких элементов и кромок.

Программное обеспечение ZGScan

Сканер управляется через ZGScan Software, которое позволяет:

• проводить калибровку и настраивать параметры (разрешение, экспозицию и др.)
• управлять процессом сканирования
• формировать точные полигональные 3D-модели
• выполнять предварительную постобработку
• экспортировать данные в CAD и другие специализированные программы

Предлагаем купить 3D-сканер ZG MarvelScan

Компания 3D Control предлагает приобрести ZG MarvelScan или заказать демонстрацию оборудования. Чтобы уточнить цену, получить консультацию или оформить заказ, свяжитесь с менеджерами по телефону 8 800 201 55 75, напишите на info@3dcontrol.ru или оставьте заявку на сайте. Мы осуществляем поставки во все регионы России и обеспечиваем квалифицированную техническую поддержку. Наш опыт позволяет успешно решать сложные задачи 3D-измерений для промышленности, машиностроения, инжиниринга и других отраслей.
