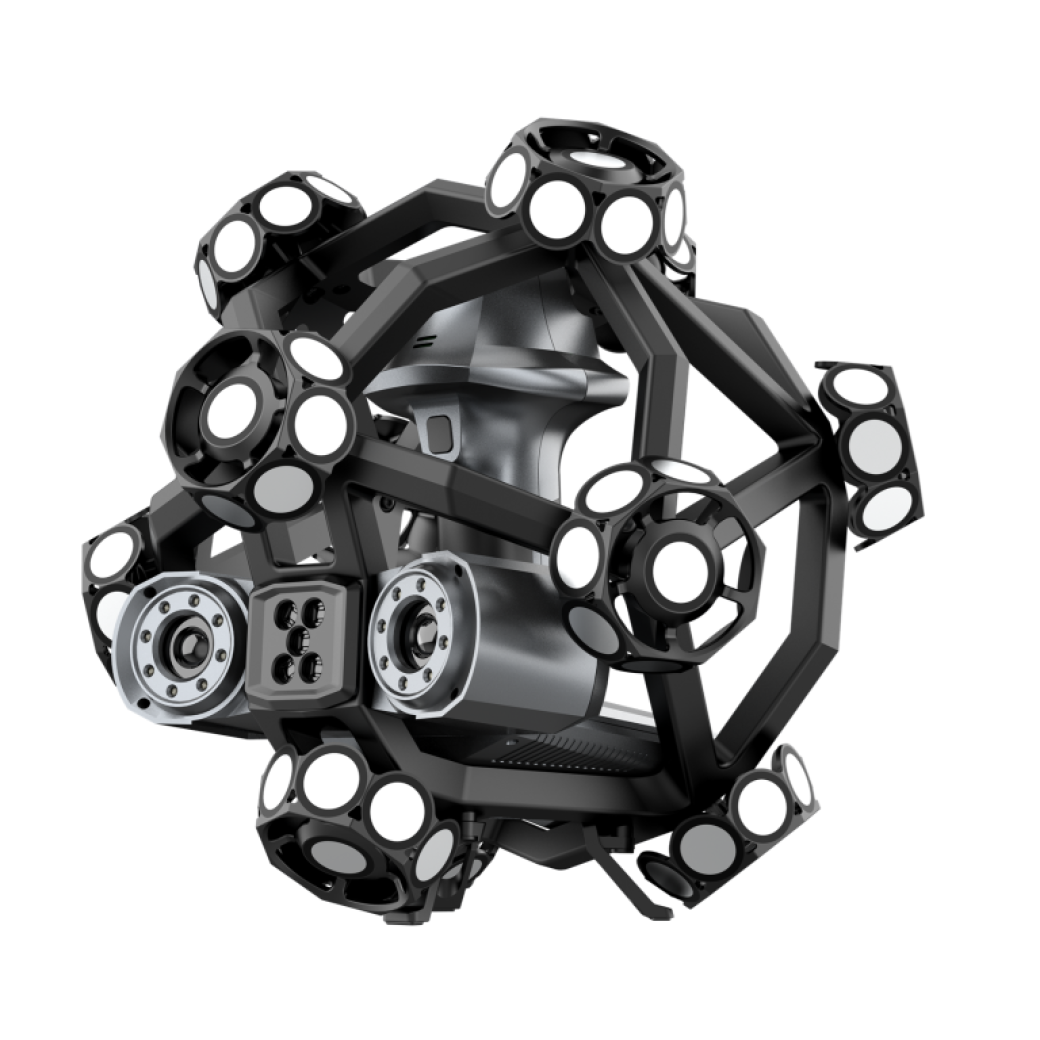

Оптическая система ScanLine TrackerScan Pro W Max

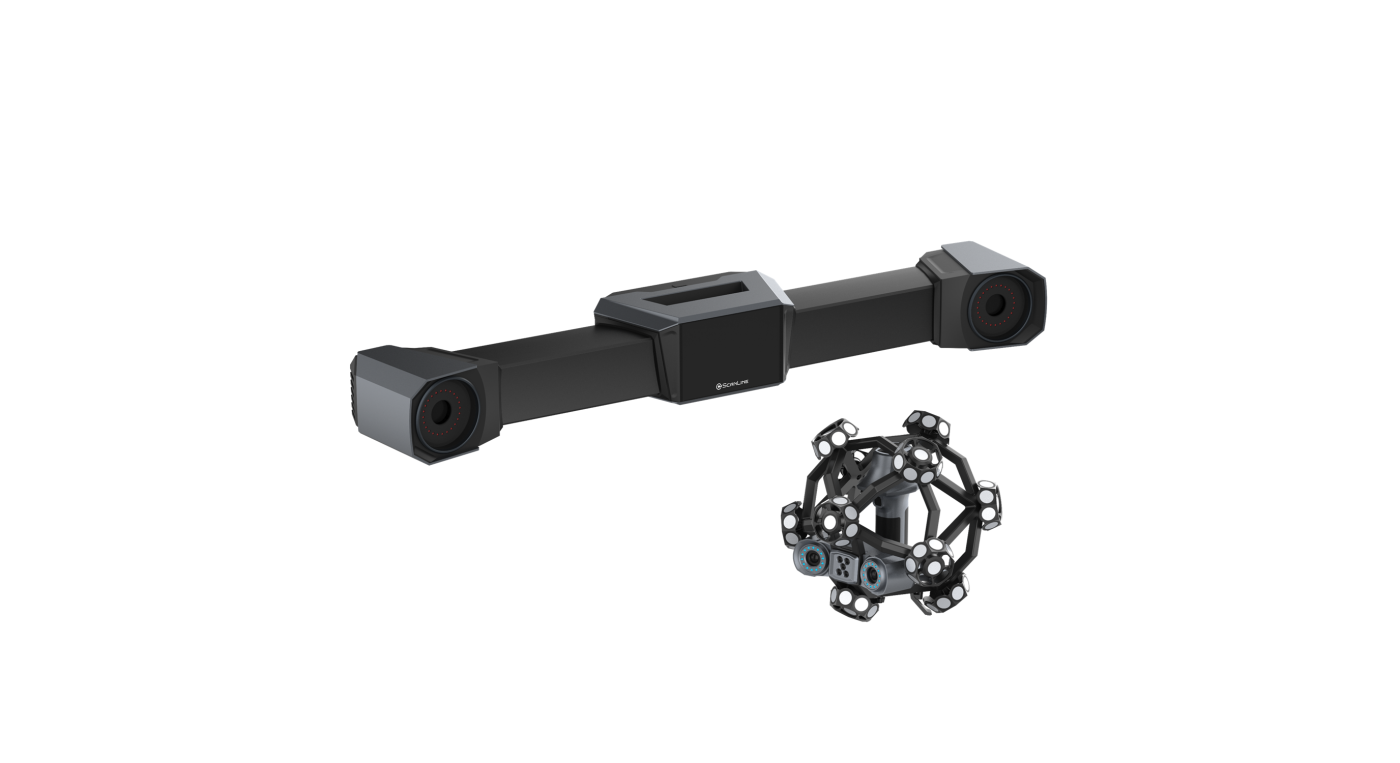

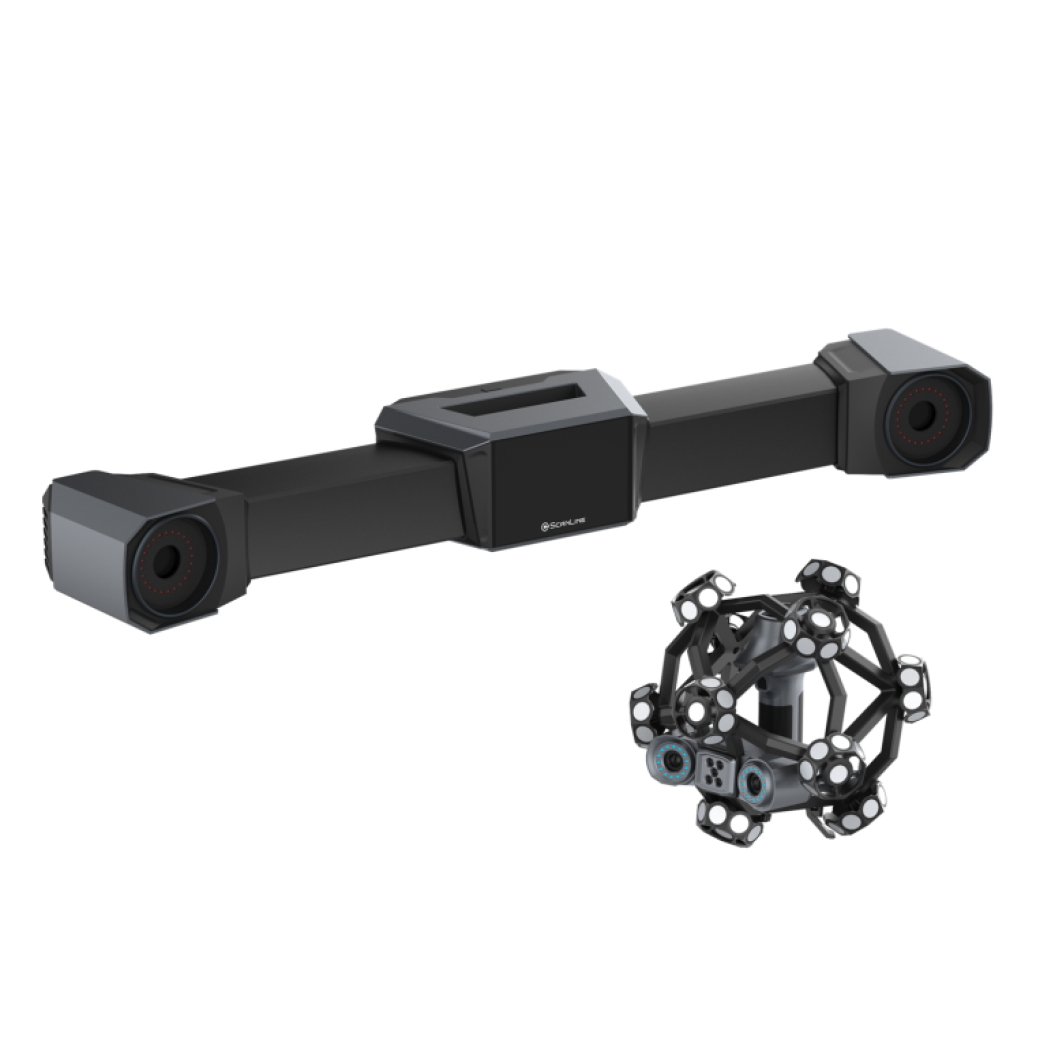

ScanLine TrackerScan Pro W Max — беспроводная система динамического отслеживания для 3D-сканирования и контроля крупногабаритных деталей. В неё входят ручной лазерный 3D-сканер и оптический трекер. Встроенный вычислительный модуль позволяет работать полностью без проводов. Точность системы — до 0,014 мм, скорость сбора данных — до 7,6 млн точек/с, измерения стабильны и повторяемы. Динамическое отслеживание позволяет сканировать без нанесения маркеров на поверхность объекта, поэтому подготовка к измерениям занимает меньше времени, а контроль крупных деталей проще.

Система применяется в промышленной метрологии, контроле качества, обратном проектировании и обследовании крупногабаритных объектов.

Технология сканирования и динамического отслеживания

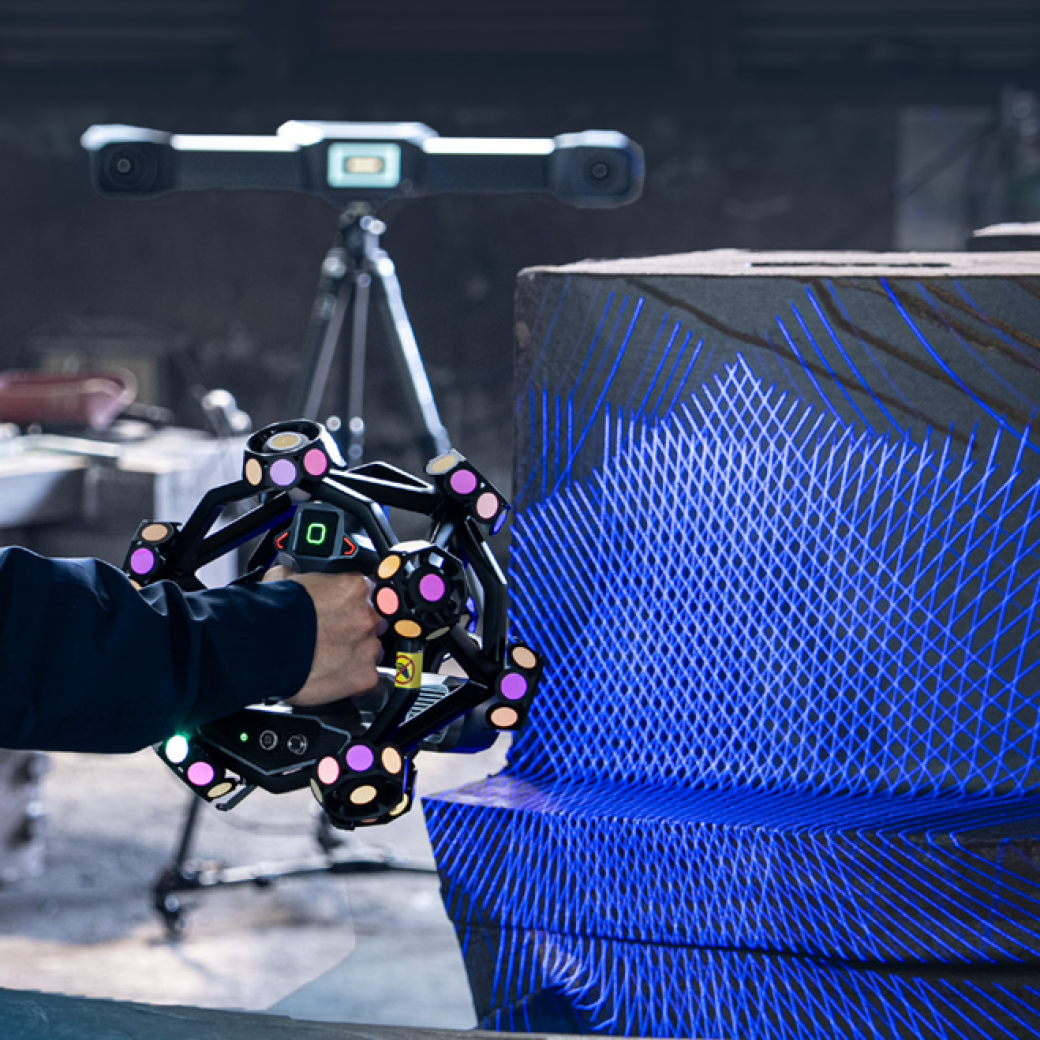

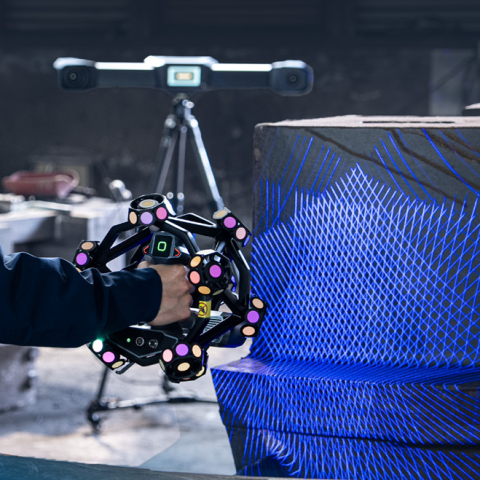

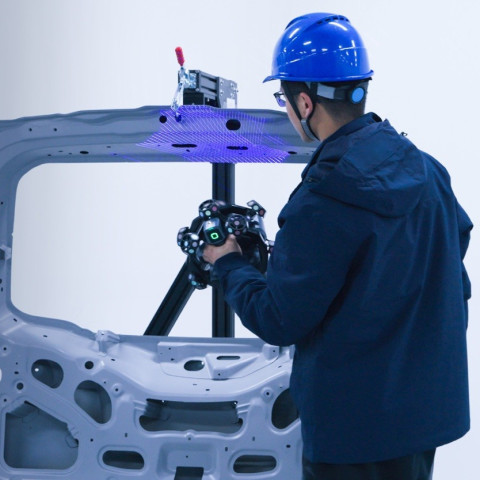

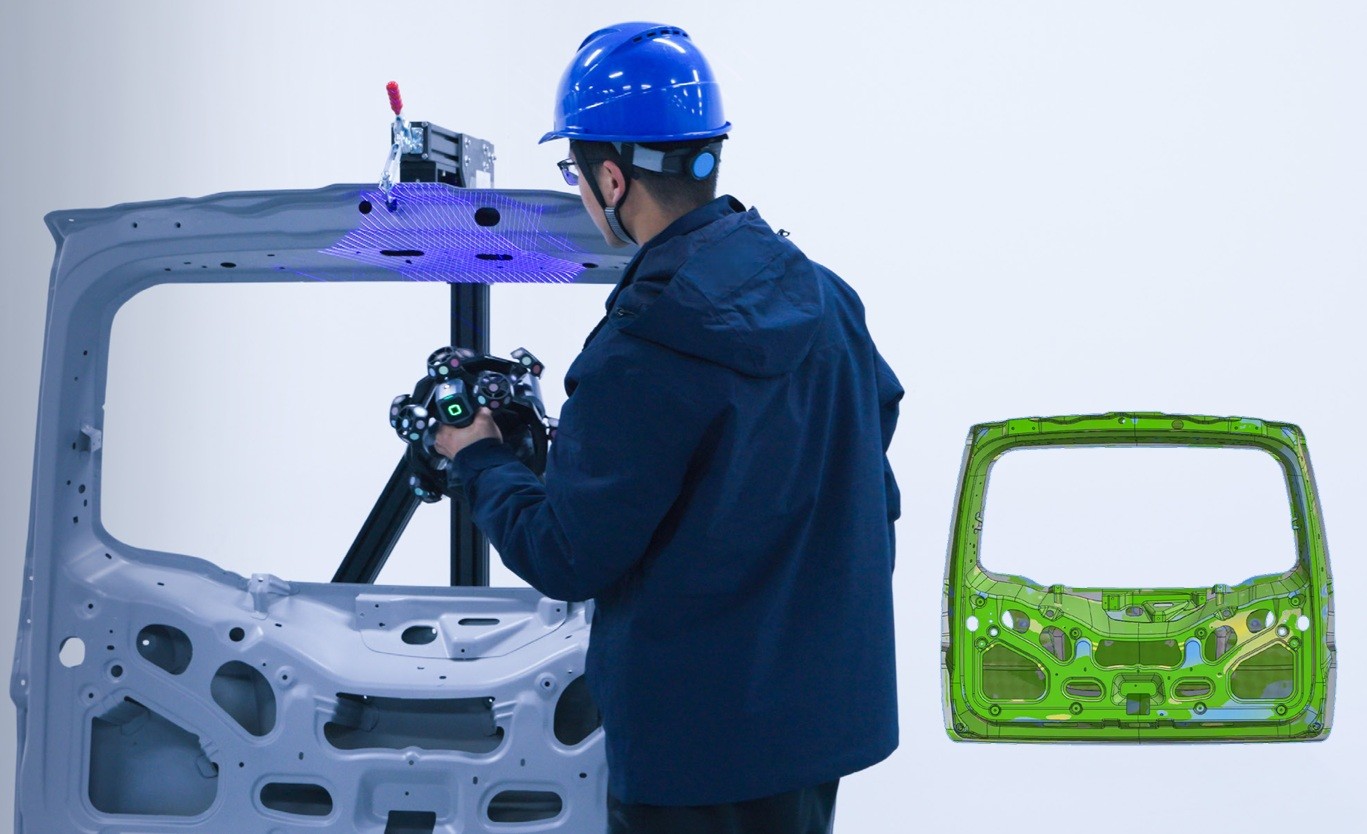

TrackerScan Pro W Max сканирует синим лазером и отслеживает положение сканера в пространстве. Система состоит из сканирующего устройства и трекера, который непрерывно определяет положение сканера. Программное обеспечение объединяет полученные данные в единую трёхмерную модель, и измерения остаются согласованными, когда оператор перемещается вокруг объекта.

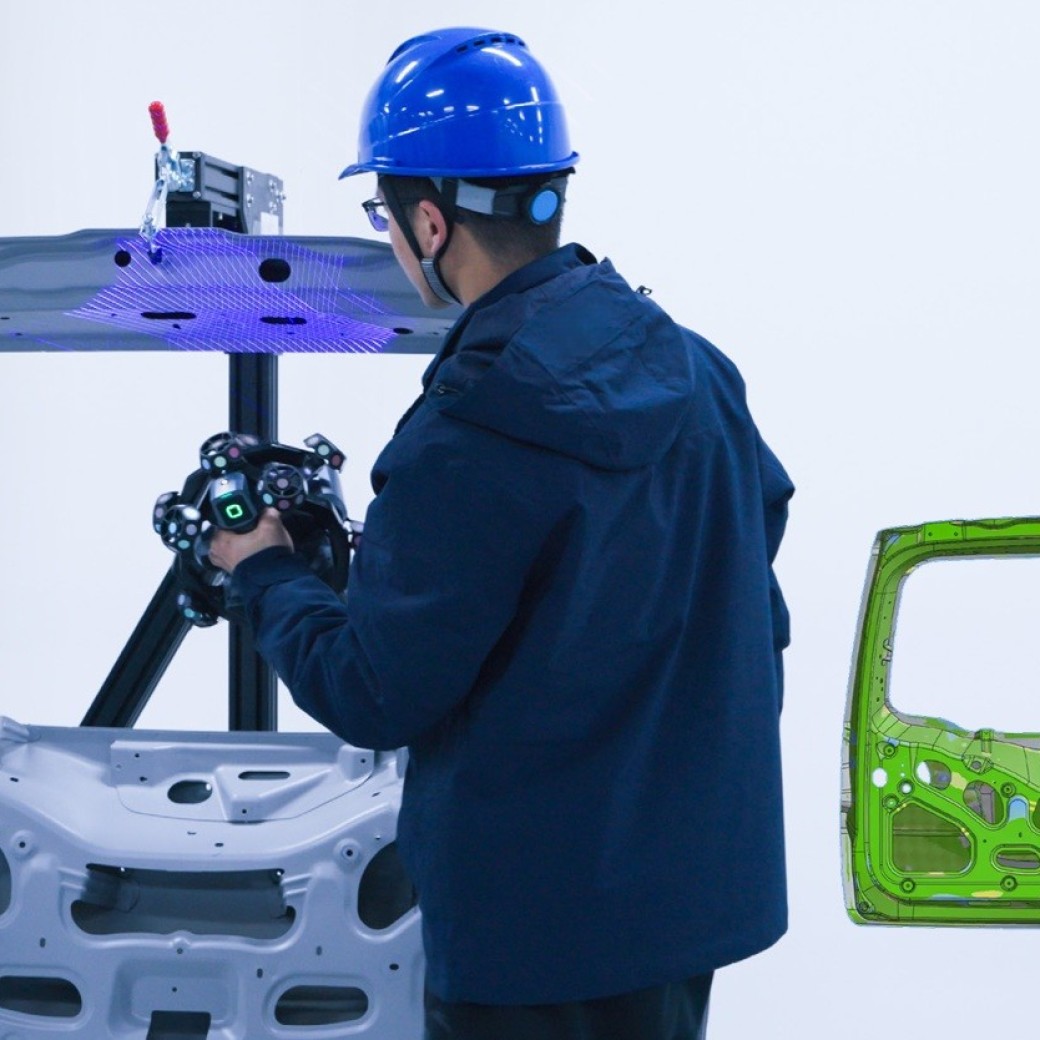

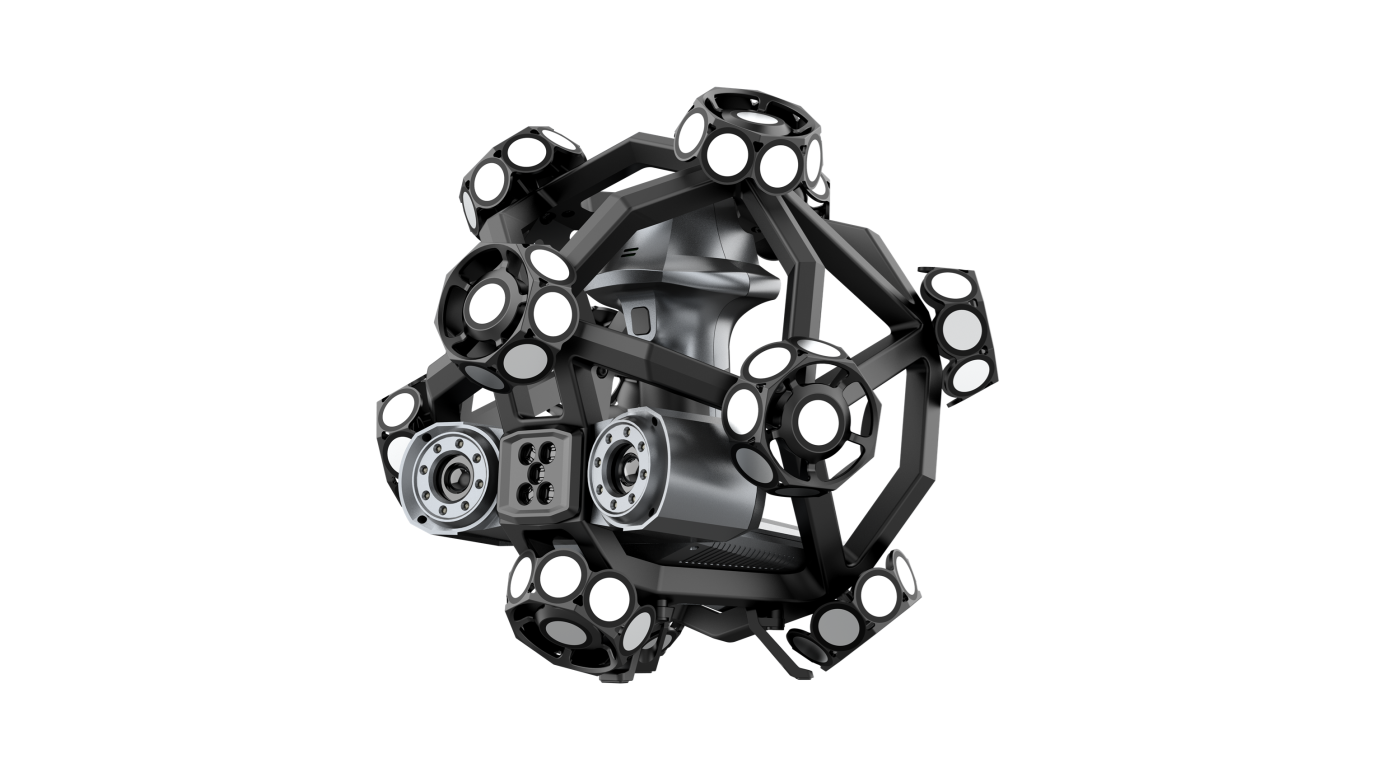

Основное отличие системы — динамическое отслеживание без обязательной установки маркеров. Трекер ориентируется не на метки, наклеенные на объект, а на метки на корпусе сканера. Подготовка к измерениям идёт быстрее, особенно при работе с крупными объектами, автомобильными компонентами и промышленными конструкциями. Для отдельных задач можно использовать дополнительные опорные маркеры, например при расширении рабочей зоны или переносе системы на новую позицию.

Режимы сканирования

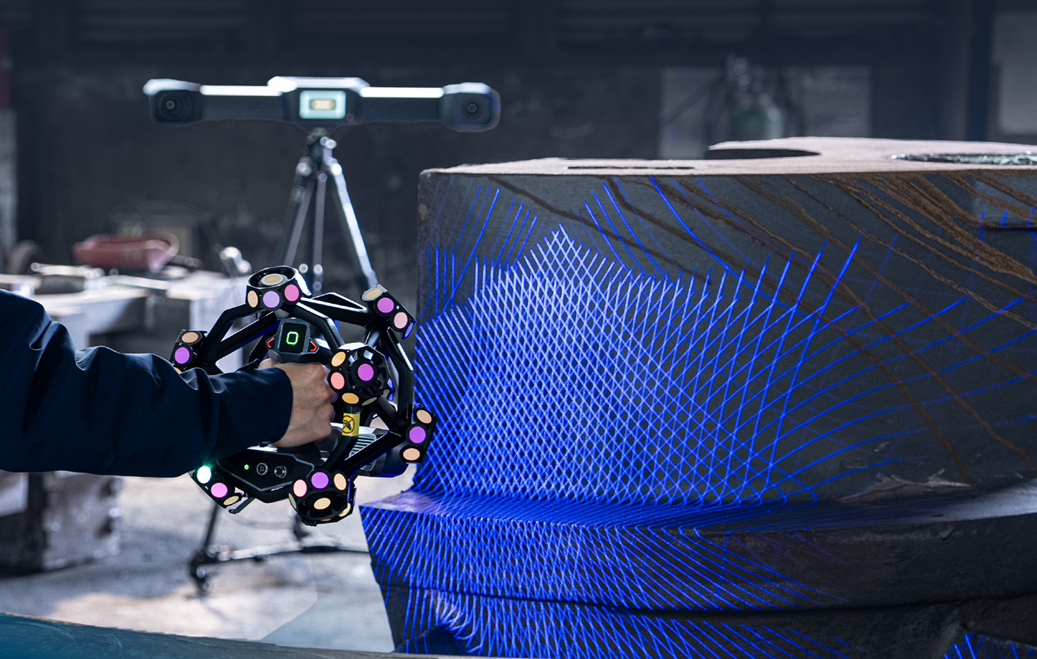

• 93 лазерные линии — сбор данных со скоростью до 7,6 млн точек/с. Режим подходит для быстрого оцифровывания больших поверхностей, корпусов, автомобильной техники и других крупногабаритных объектов, когда нужно сократить время измерений.
• 25 параллельных лазерных линий — для участков, где требуется более точное воспроизведение геометрии: рёбер, кромок, выемок, сопряжений и локальных конструктивных элементов.
• Одна лазерная линия — для получения данных из поднутрений, узких и труднодоступных областей. Режим нужен при контроле отверстий, глубоких полостей и других элементов, которые не всегда удаётся оцифровать обычным сканированием поверхности.

Точность измерений

Система рассчитана не только на получение визуально точных 3D-моделей, но и на измерительные задачи промышленного контроля качества. Точность сканера достигает 0,014 мм. При использовании встроенной видеофотограмметрии объёмная точность составляет 0,014 + 0,012 мм/м.

Встроенная видеофотограмметрия

Видеофотограмметрия повышает стабильность измерений на больших расстояниях и при сканировании крупногабаритных деталей. Для проверки опорных данных используется калибровочный стержень, он помогает системе сохранять согласованность измерений в пределах расширенной рабочей зоны.

В отличие от классической фотограмметрии с кодированными маркерами, видеофотограмметрия не требует размещать маркеры на объекте для сканирования. Подготовка объекта занимает меньше времени, а измерения больших поверхностей проходят проще.

Настраиваемое разрешение

Расстояние между точками настраивается в диапазоне от 0,01 до 10 мм, поэтому плотность сканирования можно подбирать под объект и требования к детализации. Минимальный шаг подходит для мелких элементов и сложных поверхностей. Для крупных объектов простой формы шаг увеличивают, чтобы не собирать лишних данных.

Рабочая область — 800 × 700 мм. Стандартная глубина резкости — 400 мм, в режиме увеличенной глубины резкости — до 800 мм.

Беспроводная работа и мобильность

В TrackerScan Pro W Max встроены вычислительный и беспроводной модули, поэтому данные обрабатываются в реальном времени и передаются по беспроводным сетям. Встроенный дисплей показывает основную информацию о состоянии устройства. Питание — от внешнего аккумулятора, что обеспечивает мобильность. При необходимости можно подключить систему по проводу, в том числе через оптоволоконный интерфейс. Конфигурацию выбирают под условия работы и измерительную задачу.

Контактные измерения щупом ScanLine (опция)

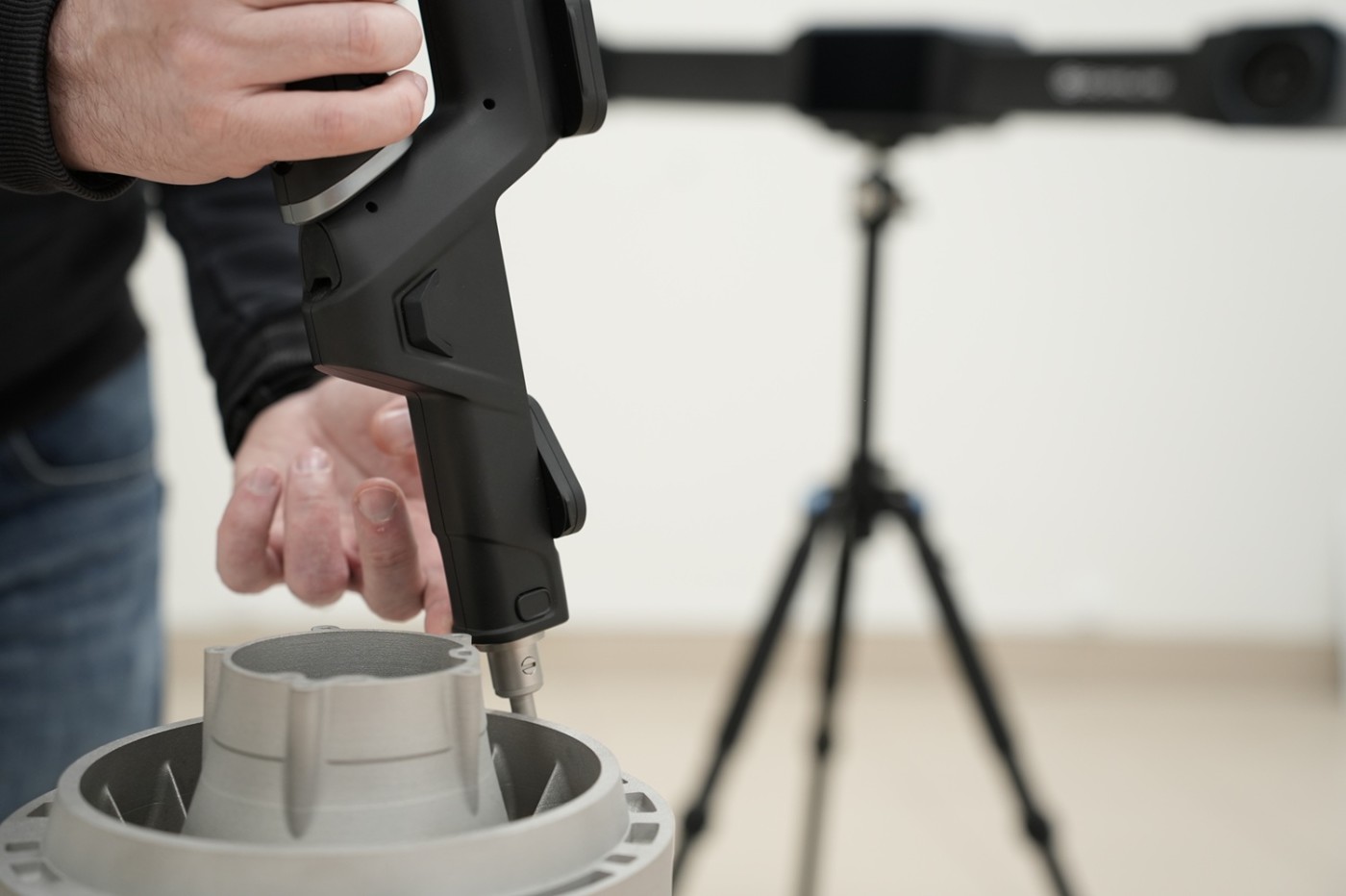

Контактные измерения дополняют бесконтактное сканирование. Они нужны для элементов, к которым сложно подвести лазер или которые не удаётся надёжно оцифровать оптическим методом. Контактный щуп ScanLine даёт координаты отдельных точек и геометрических элементов без построения полигональной сетки. Это удобно при проверке скрытых поверхностей, отдельных отверстий, труднодоступных элементов и других особенностей конструкции. Трекер отслеживает положение щупа и измеряемого объекта, поэтому контактные и бесконтактные измерения выполняются в одном рабочем процессе.

Внесён в Государственный реестр средств измерений РФ

ScanLine TrackerScan Pro W Max относится к утверждённому типу средств измерений и внесён в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в порядке, установленном законодательством.
