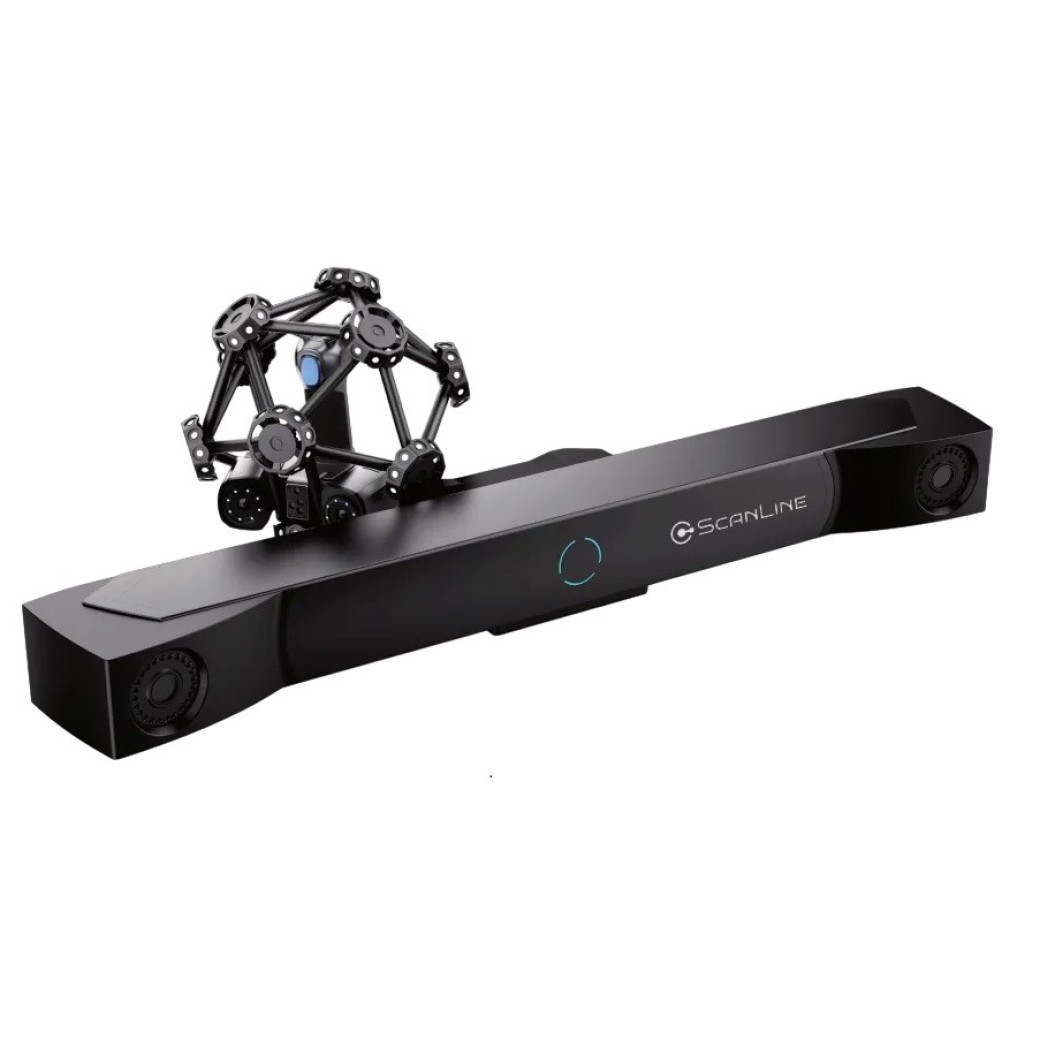

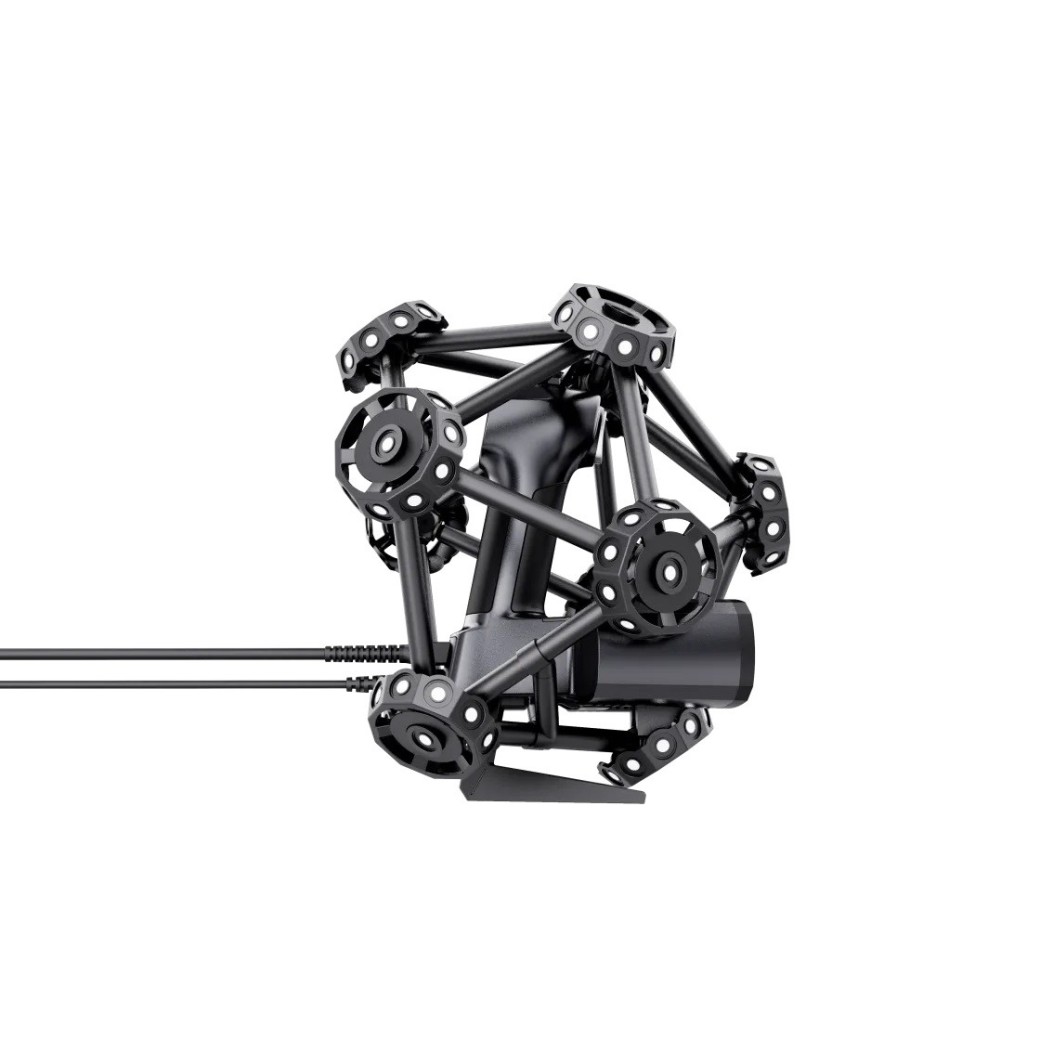

Оптическая система ScanLine TrackerScan Pro S

ScanLine TrackerScan Pro S: оптическая КИМ для метрологического 3D-контроля

ScanLine TrackerScan Pro S — это портативная оптическая координатно-измерительная система российского производства. Оборудование официально утверждено Федеральным агентством по техническому регулированию и метрологии как тип средства измерения.

Система позволяет создавать точные цифровые модели средних и крупных объектов без использования маркеров. Благодаря 50 лазерным линиям и передовым алгоритмам отслеживания, TrackerScan Pro S обеспечивает метрологическую точность в самых сложных производственных условиях.

Преимущества системы ScanLine TrackerScan Pro S

• Работа без маркеров: Технология оптического отслеживания позволяет сканировать объекты сразу, экономя время на подготовке поверхности.
• Метрологическая точность: Гарантированная точность до 0,014 мм подходит для жестких промышленных стандартов качества.
• Сканирование любых поверхностей: Система эффективно оцифровывает черные, блестящие и зеркальные поверхности без применения матирующих спреев.

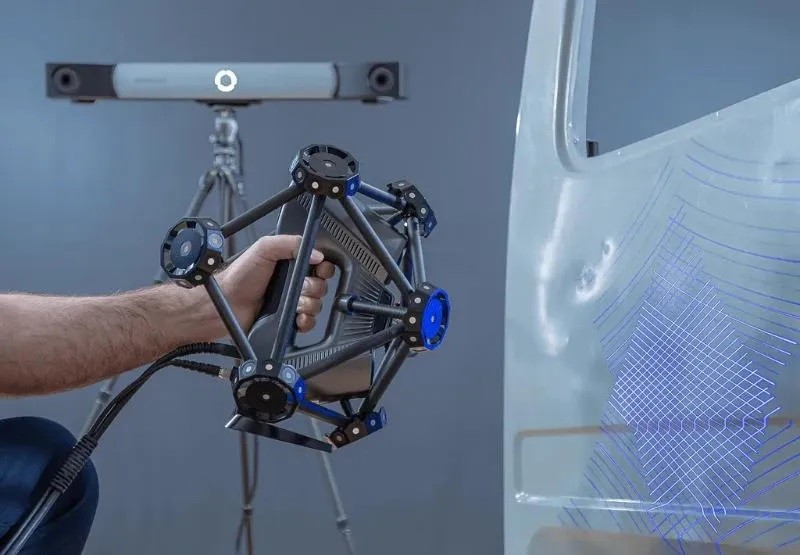

• Динамическое отслеживание: Оператор может свободно перемещать трекер или сам объект во время работы — система автоматически корректирует координаты без потери данных.
• Высокая детализация: Использование 50 синих лазерных линий и камер на 5,0 Мп обеспечивает сверхбыстрый сбор данных даже на сложных поднутрениях и глубоких «карманах».

Режимы работы и производительность

Система поддерживает три режима лазерного сканирования для разных задач:

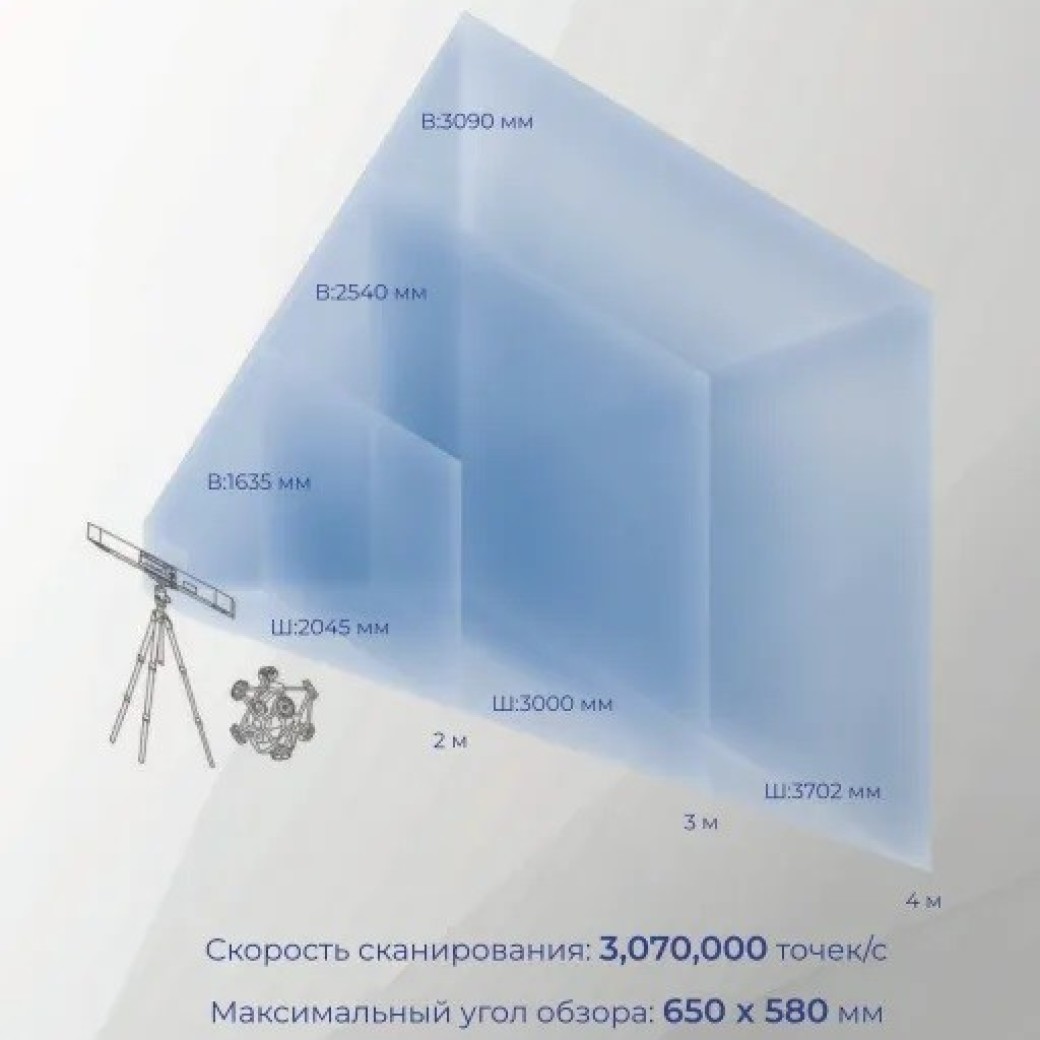

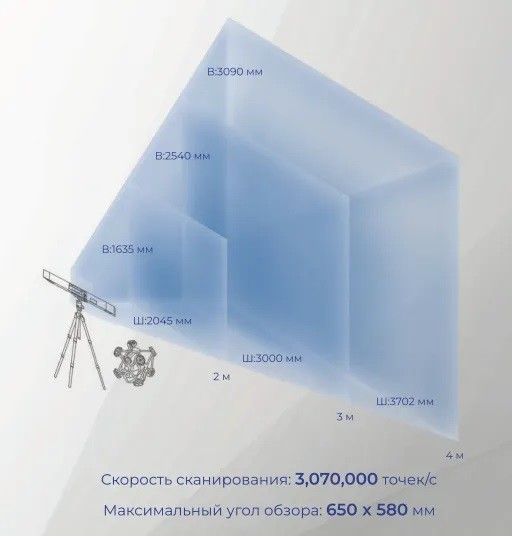

• 50 перекрестных линий: Для максимально быстрого набора облака точек (до 3 070 000 точек/сек).
• 7 параллельных линий: Для детального изучения конкретных зон.
• Одиночная линия: Для измерения глубоких отверстий и узких пазов.

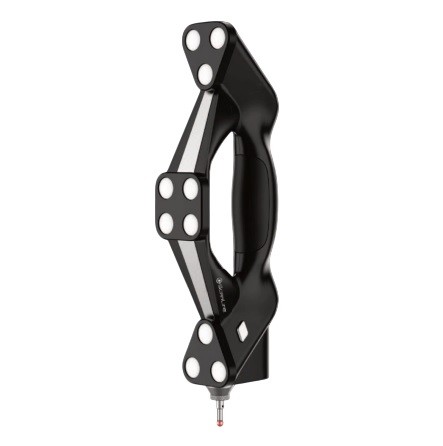

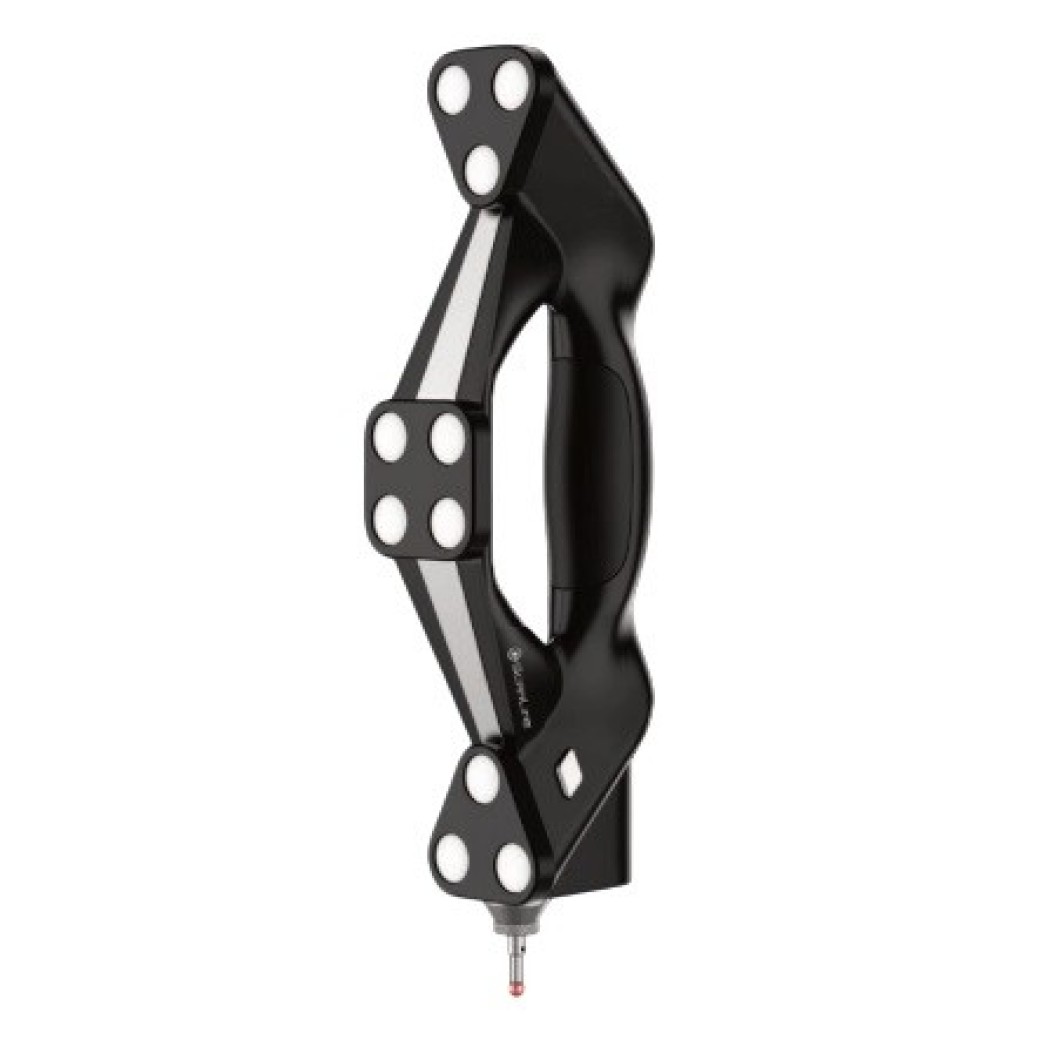

Контактные измерения с Tracker-Probe

Для решения задач, где не требуется полное облако точек, система дополняется беспроводным щупом Tracker-Probe. Он позволяет:

• Измерять геометрические примитивы (отверстия, плоскости, пазы) напрямую.
• Работать в труднодоступных зонах, скрытых от камер сканера.
• Мгновенно передавать данные в ПО PolyWorks или Control X для автоматической генерации отчетов.

Сферы применения

• Авиация и космос: Контроль геометрии планера и узлов двигателей.
• Автомобилестроение: Инспекция штампованной оснастки и кузовных элементов.
• Энергетика: Реверс-инжиниринг и контроль износа лопаток турбин.
• Транспорт: Проверка геометрии рам и кузовов железнодорожных вагонов.

Предлагаем заказать системы ScanLine TrackerScan Pro S

ООО «3Д К» предлагает заказать ScanLine TrackerScan Pro S с поставкой  во все регионы России. Мы обеспечиваем профессиональный подбор оборудования, пусконаладочные работы, обучение и сервисное сопровождение. Чтобы купить 3d-оборудование или уточнить условия поставки, свяжитесь с нашими специалистами через заявку на сайте, по электронной почте info@3dcontrol.ru или по телефону 8 800 201 55 75.
