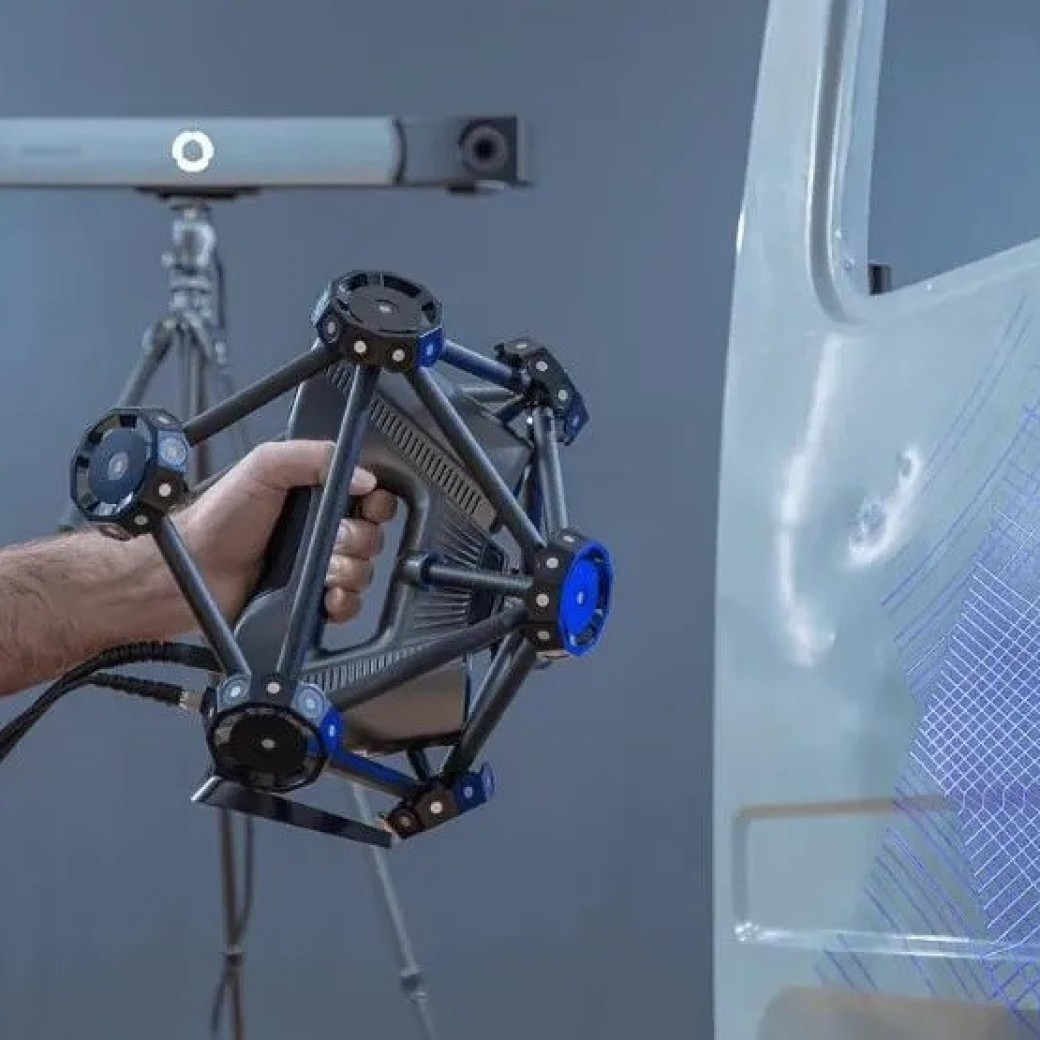

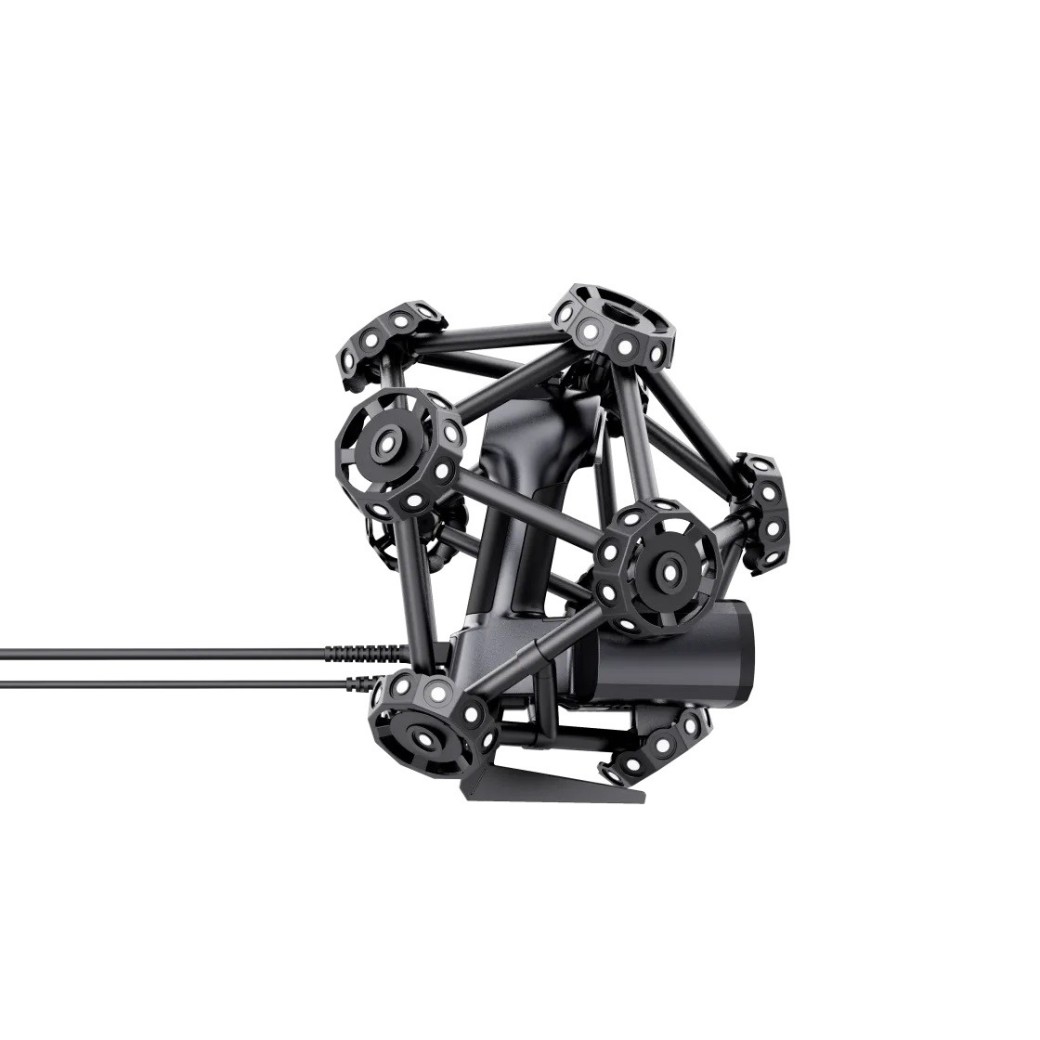

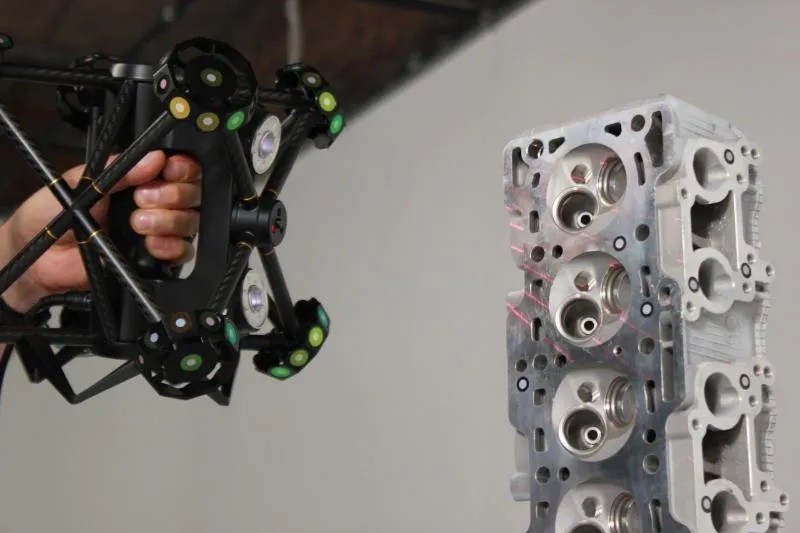

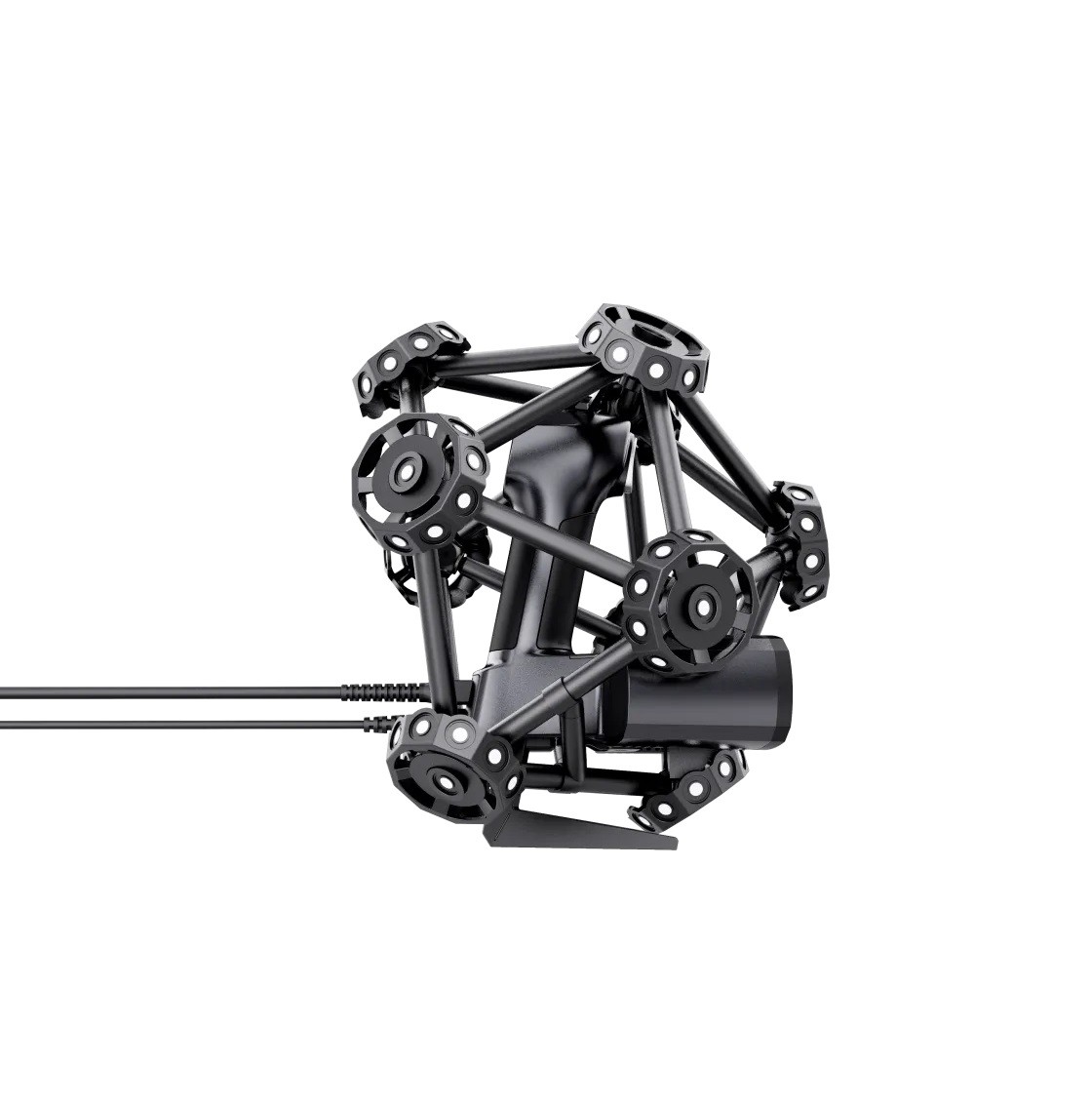

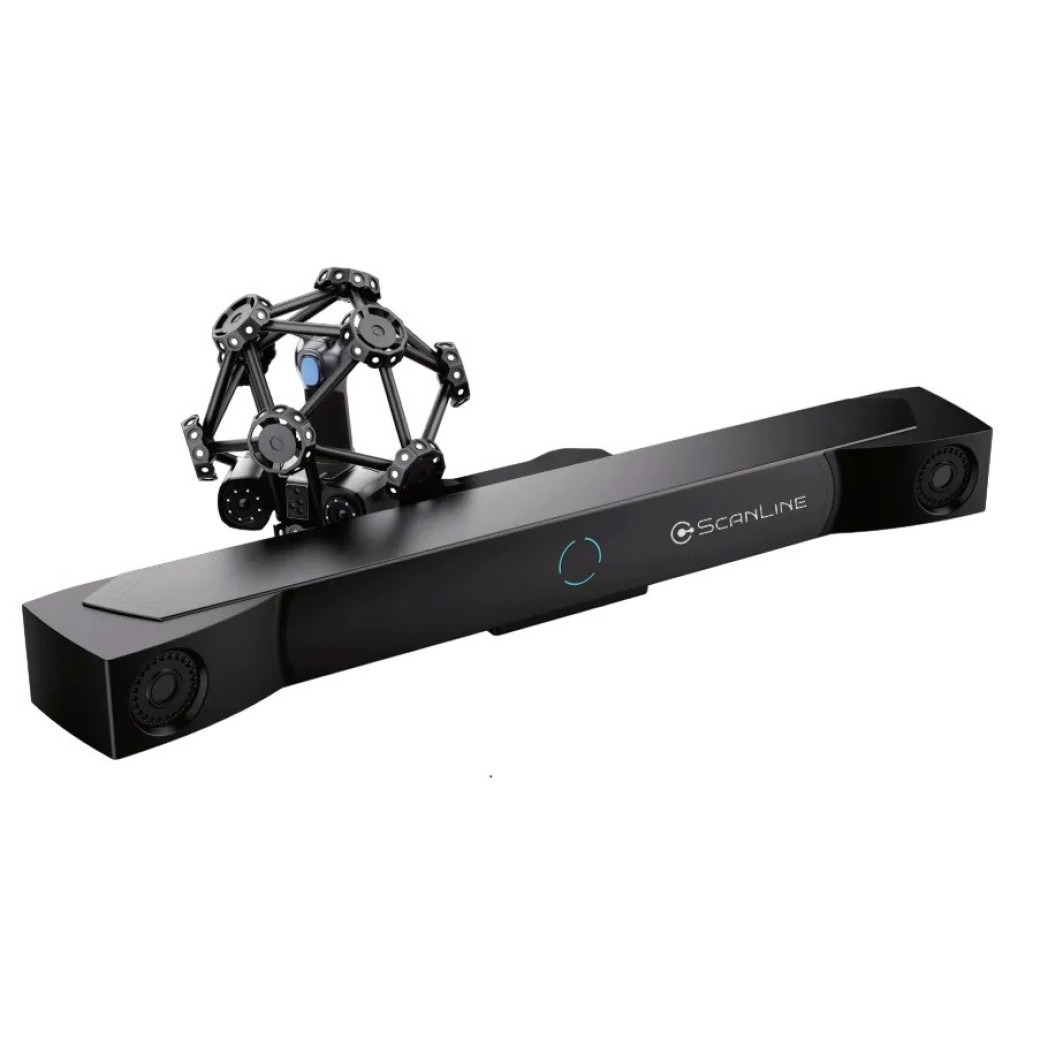

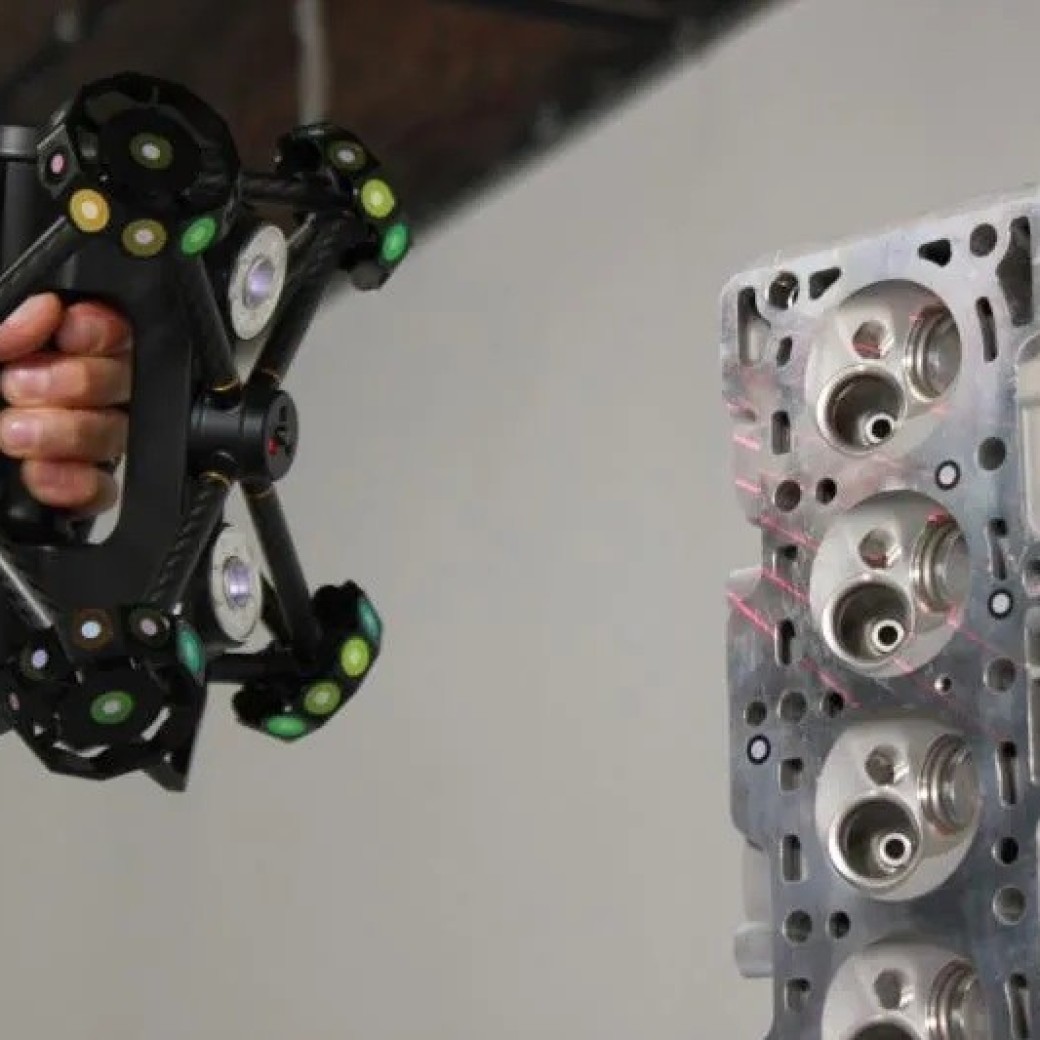

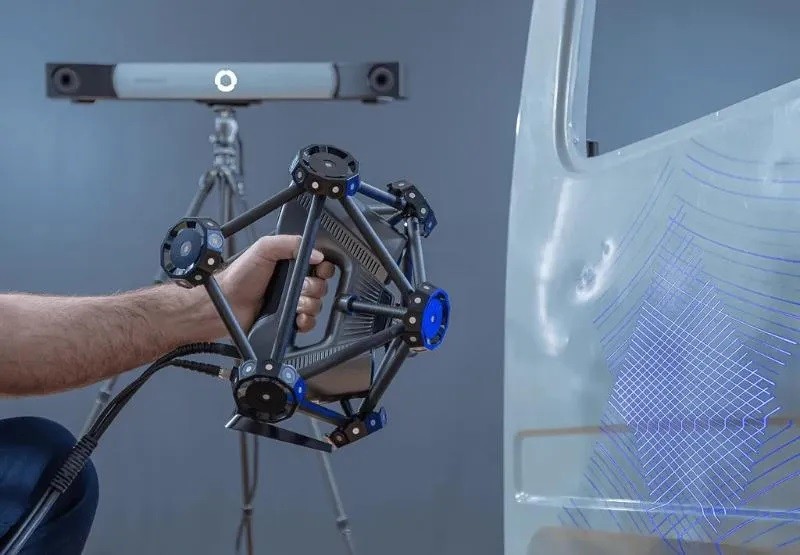

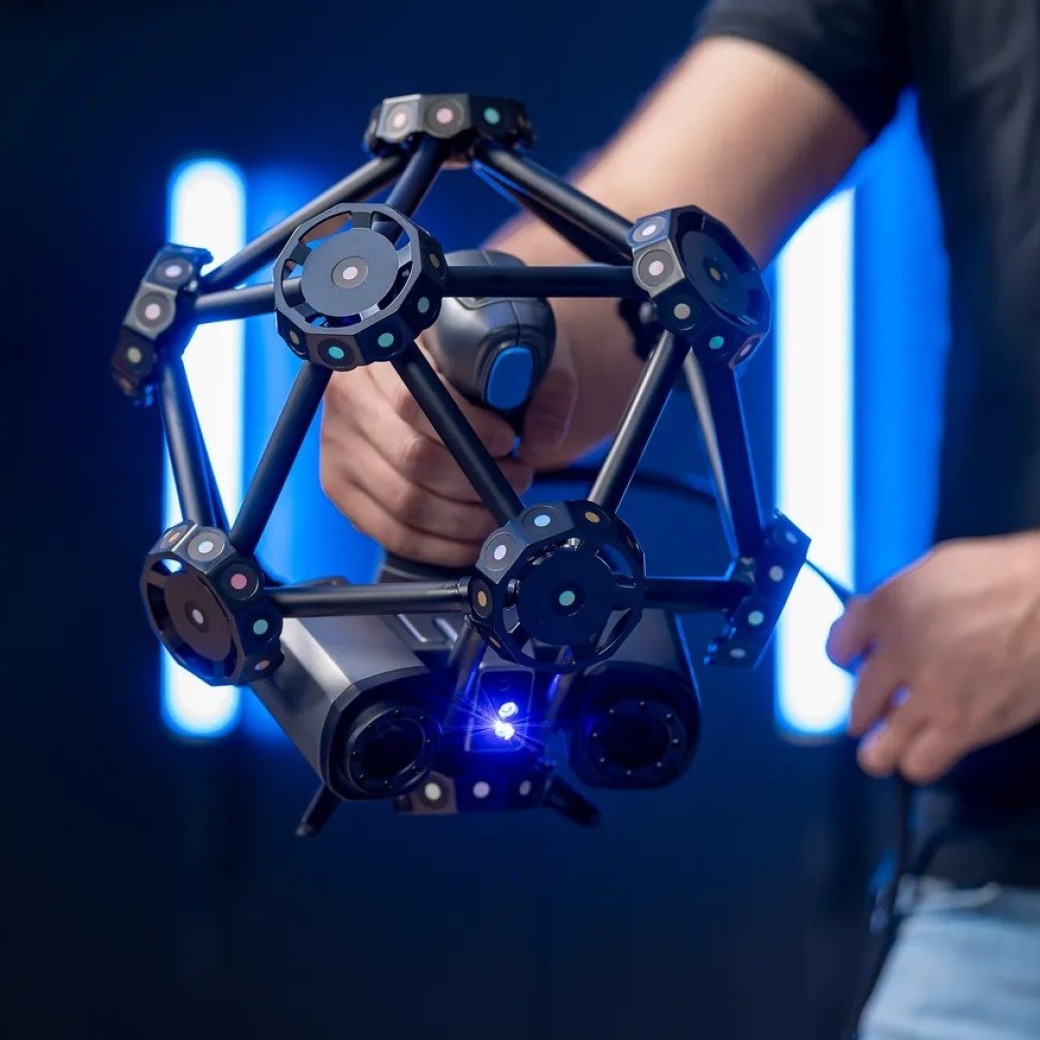

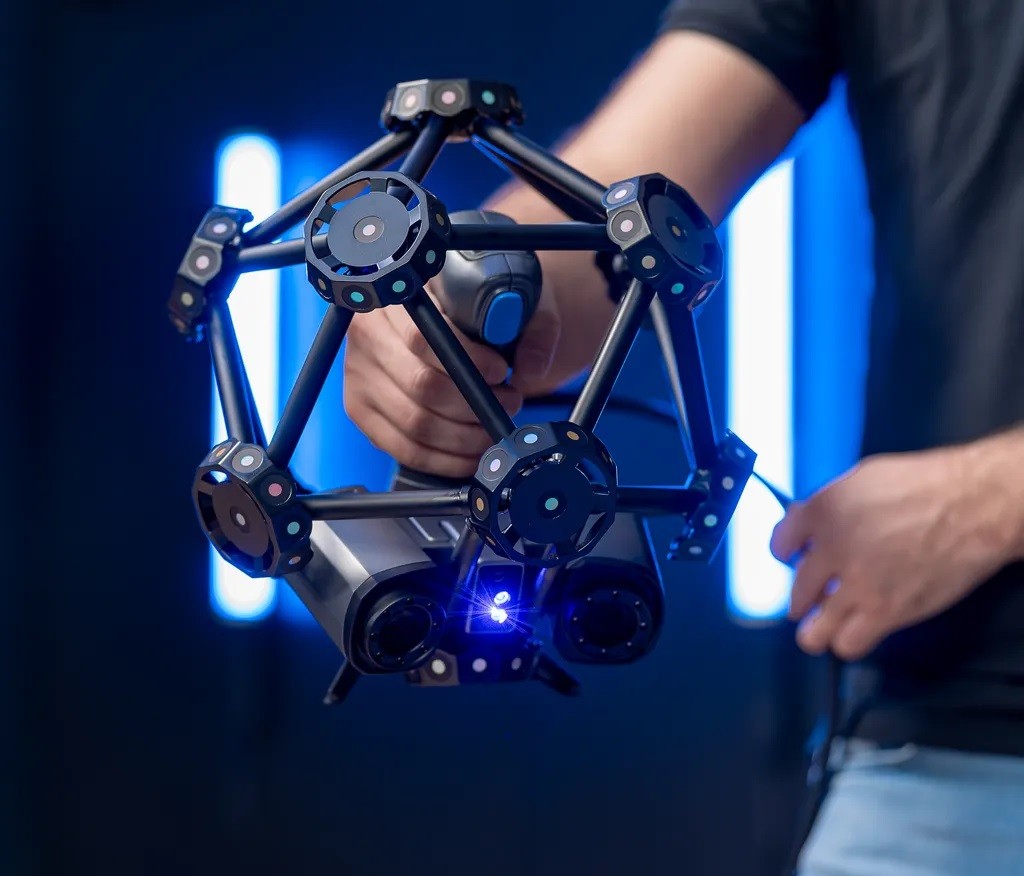

ScanLine TrackerScan Pro W: беспроводная оптическая КИМ для 3D-сканирования крупных объектов
ScanLine TrackerScan Pro W — это флагманская беспроводная система динамического трекинга, разработанная в России. Она выводит 3D-сканирование на новый уровень за счет полной мобильности и расширенной зоны действия. Система сохраняет ключевые преимущества серии — работу без маркеров и высокую точность, — устраняя ограничения, связанные с кабелями.
Полная свобода движений
Работа от встроенного аккумулятора позволяет оператору перемещаться без привязки к источнику питания. Отсутствие проводов обеспечивает максимальную гибкость при замере сложных конструкций в цеховых условиях.

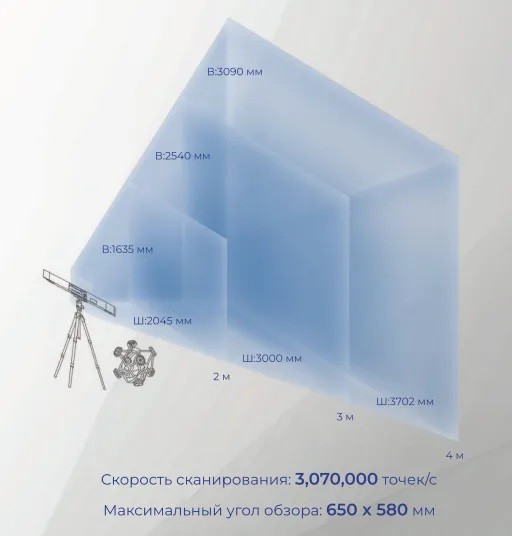

Огромный объем сканирования

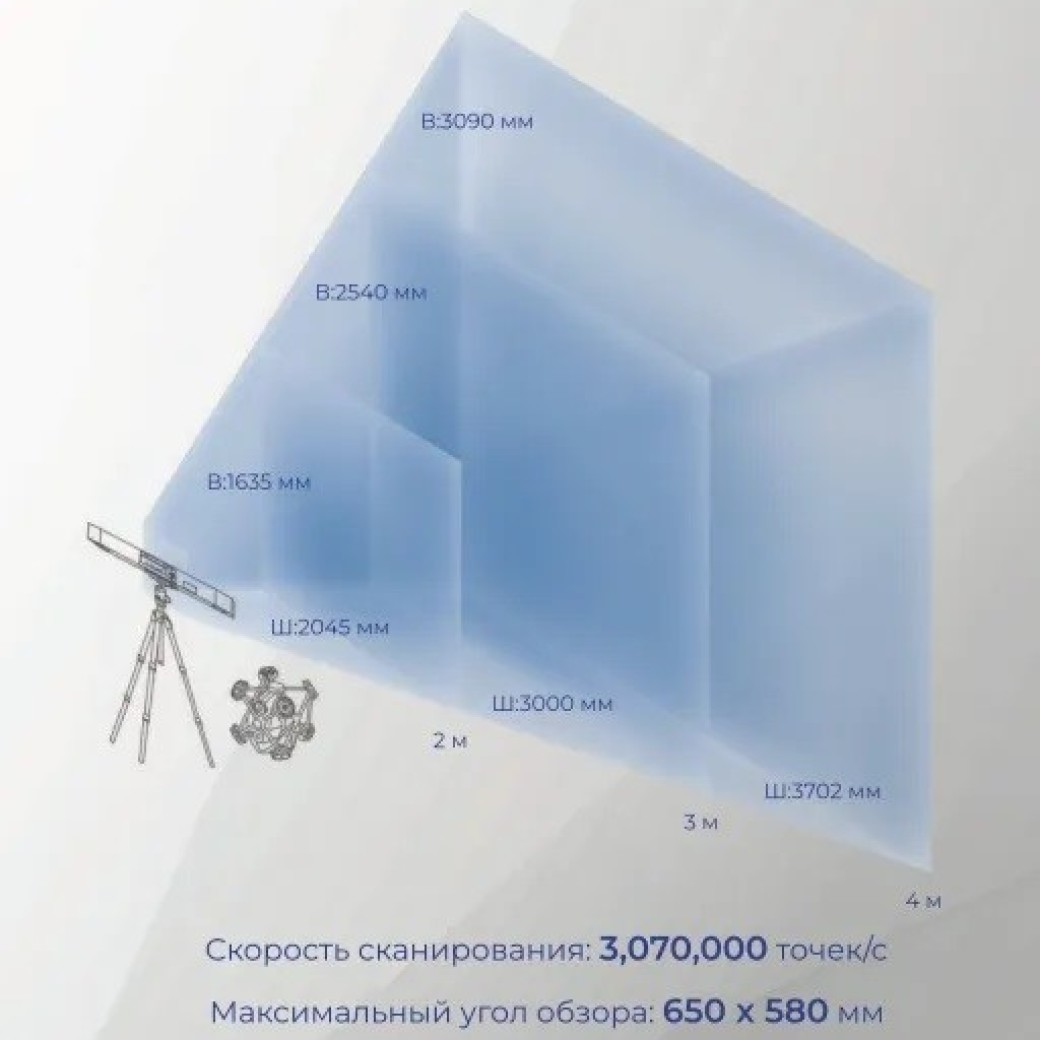

Система обладает полем зрения 8,6 метра и рабочим объемом 206,7 м³. Такие характеристики позволяют сканировать крупногабаритные объекты с минимальным количеством перемещений трекера, что значительно ускоряет сбор данных.
Видеофотограмметрия (VPG) без меток
Запатентованная технология видеофотограмметрии устраняет необходимость наклеивать кодированные мишени. Использование калибровочного жезла и видеозахвата в реальном времени гарантирует стабильную объемную точность и упрощает настройку системы для масштабных задач.

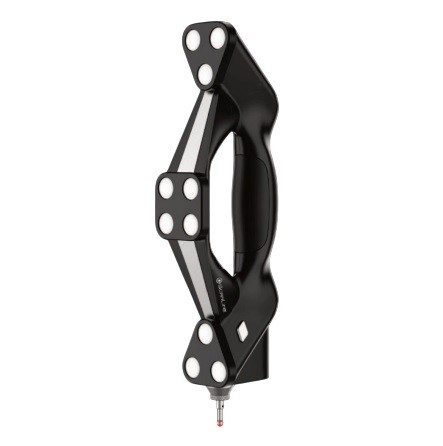

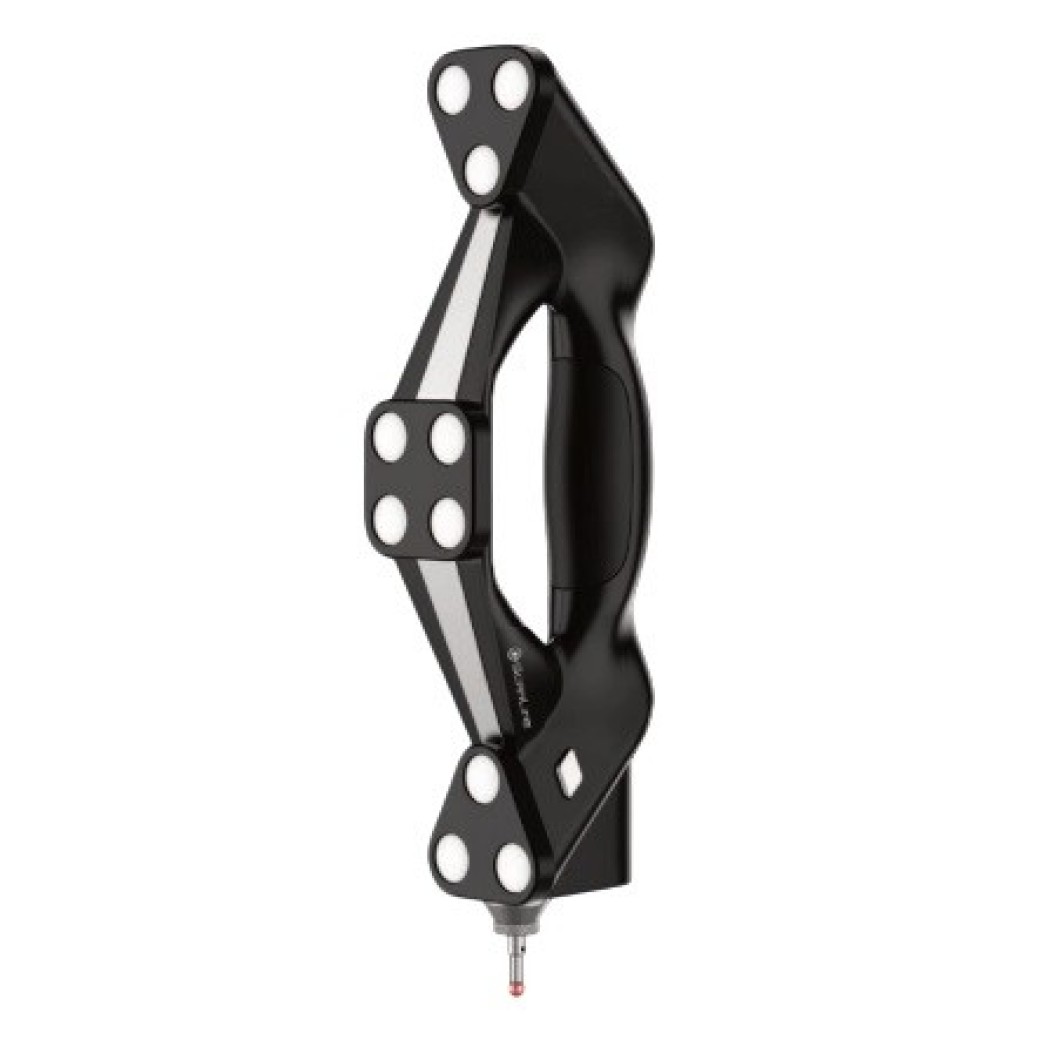

Контактные измерения со щупом FreeProbe (опция)
Беспроводной щуп FreeProbe предназначен для быстрого контроля геометрии без создания полигональной сетки. Он незаменим для измерения:
- Скрытых полостей и отверстий, недоступных для оптического сканера.
- Точных геометрических примитивов.
- Контрольных точек в режиме реального времени.
Сферы применения
Система TrackerScan Pro W разработана для эксплуатации в тяжелых промышленных условиях:
- Гражданская авиация и ракетостроение.
- Судостроение и тяжелое машиностроение.
- Энергетика и производство турбин.
- Автомобильная промышленность.
Предлагаем заказать системы ScanLine TrackerScan Pro W
ООО «3Д К» предлагает заказать ScanLine TrackerScan Pro W с поставкой во все регионы России. Мы обеспечиваем профессиональный подбор оборудования, пусконаладочные работы, обучение и сервисное сопровождение. Чтобы купить 3d-оборудование или уточнить условия поставки, свяжитесь с нашими специалистами через заявку на сайте, по электронной почте info@3dcontrol.ru или по телефону 8 800 201 55 75.
| Производитель | ScanLine |
| Страна производитель | Россия |
| Вес нетто | Trak W: 8.4 кг | TE25W: 1.62 кг; Щуп: 0.5 кг |
| Габариты | Trak W: 1023 х 198 х 126 | TE25W: 281 х 283 х 290; Щуп: 90 х 150 х 450 |
| Зона сканирования | 650 мм x 580 мм |
| Интерфейсы | USB 3.0, IEEE802.11n/ac, IEEE802.3ab |
| Источник света | Трекер TrackerScan Pro W: инфракрасный светодиод; Сканер TE25: 50 перекрестных лазерных линий, 7 параллельных лазерных линий, одиночная лазерная линия |
| Рабочее расстояние | 300 мм (HD сканирование 200 мм) |
| Скорость сканирования | Сканер TE25: до 5 500 000 точек/с, Щуп: 100 измерений в секунду |
| Точность | Объемная точность: 0.046 мм (дистанция: 3.5 м; рабочий объем: 15.6 м3）/ 0.063мм（дистанция: 5 м; рабочий объем: 45 м3）/ 0.088мм（дистанция:6 м; рабочий объем: 76 м3）/ 0.127мм（дистанция: 7.2 м; рабочий объем: 128 м3), Щуп: 0.020 мм, С использованием встроенной фотограмметрии ±(0,039+0,012·L) |
| Форматы файлов | .stl, .asc, .3mf |
| Особенности | Тип подключения: проводное и беспроводное, Диапазон измерений геометрических размеров объектов лазерным сканером при использовании трекера , мм : 15,6 м3: от 10 до 3500/ 45 м3: от 10 до 5000/ 76 м3: от 10 до 6000/ 128 м3:от 10 до 7200/ 206,7 м3: от 10 до 8600, Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм: 15,6 м3: 0,046/ 45 м3: от 10,063/ 76 м3: 0,088/ 128 м3: 0,127/ 206,7 м3: 0,146 |
| Глубина сканирования | 400 мм |
| Класс лазера | Синий лазер класса ll (безопасен для глаз человека) |
| Рабочая температура | от -10 до +45°C |
| Сертификация | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Фотограмметрия | Встроенная |
