3D-сканер ScanTech AutoScan-K

AutoScan-K — это серия интеллектуальных автоматизированных систем для бесконтактного 3D-контроля, использующая передовые технологии машинного зрения. Система предназначена для проведения высокоточных измерений и потоковой инспекции изделий в режиме реального времени. Обеспечивая круглосуточную эксплуатацию, AutoScan-K позволяет предприятиям существенно снизить производственные издержки, сократить цикл вывода продукции на рынок и повысить окупаемость инвестиций.

Автоматизация полного цикла

AutoScan-K минимизирует участие человека в процессе измерений. После настройки траекторий движения и параметров измерения для конкретного типа изделий, система автоматически выполняет пакетное сканирование, сопоставление данных с CAD-моделью и формирование подробных отчетов об инспекции.

Прецизионная точность в сложных условиях

Система адаптирована для работы в жестких условиях промышленных цехов. Благодаря передовым алгоритмам машинного зрения обеспечивается точное управление движениями робота для достижения максимальной эффективности:

• Скорость сканирования: до 1 650 000 измерений в секунду.

• Источник излучения: до 45 лазерных линий для сбора данных высокой плотности.

• Разрешение: до 0,010 мм.

• Объемная точность: до 0,030 мм/м.

Гибкость и персонализация процесса

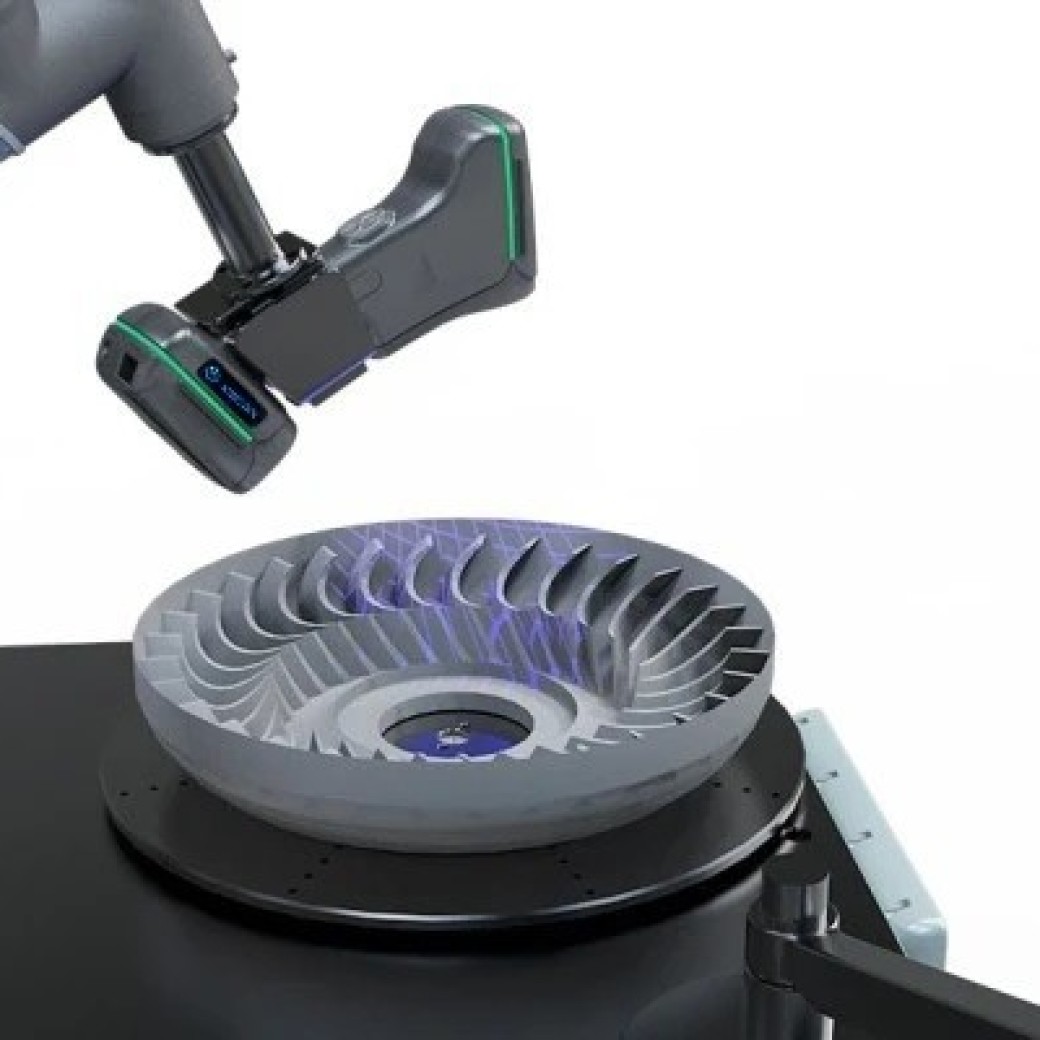

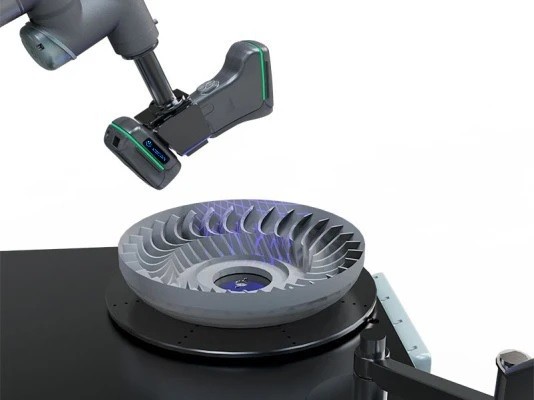

Система предлагает несколько режимов работы, адаптируемых под характеристики конкретных деталей. Возможность фиксации заготовок под разными углами и использование промышленных поворотных столов позволяют проводить инспекцию без «слепых зон», независимо от габаритов, веса и материала объекта.

Безопасность и надежность (NDT)

Оптическая технология измерений гарантирует полностью неразрушающий контроль (NDT). Это делает систему безопасным и надежным решением для интеллектуального тестирования ответственных узлов и деталей в различных производственных средах.

Сферы применения

Автоматизированная система AutoScan-K является оптимальным решением для входного и выходного контроля геометрии в таких отраслях, как:

• автомобилестроение (контроль штампованных и литых деталей);
• аэрокосмическая промышленность;
• энергетическое машиностроение;
• крупносерийное производство металлических и полимерных изделий.

Основные задачи ПО и системы:

1. Контроль геометрии и качества: выявление отклонений от CAD-модели в режиме реального времени.
2. Обратное проектирование (реверс-инжиниринг): создание высокоточных цифровых копий существующих изделий.
3. Разработка новых продуктов: ускорение итераций прототипирования за счет быстрой оцифровки физических макетов.

Благодаря широкому рабочему объему, оператор может выполнять измерения габаритных изделий из минимального числа позиций трекера, что сводит к минимуму риск человеческой ошибки и потребность в частом перемещении оборудования.

Предлагаем заказать оптический 3D-сканер TrackScan-Sharp E

ООО «3Д К» предлагает заказать 3D-сканер TrackScan-Sharp E с поставкой  во все регионы России. Мы обеспечиваем профессиональный подбор оборудования, пусконаладочные работы, обучение и сервисное сопровождение. Чтобы купить длиномер или уточнить условия поставки, свяжитесь с нашими специалистами через заявку на сайте, по электронной почте info@3dcontrol.ru или по телефону 8 800 201 55 75.

Эксплуатационные возможности

• Круглосуточная работа (24/7): стабильность системы позволяет интегрировать её в непрерывные производственные линии для серийного контроля.

• SDK для вторичной разработки: наличие интерфейса SDK дает возможность операторам и системным интеграторам настраивать управление системой под уникальные задачи предприятия, вызывая необходимые функции через программный интерфейс.

• Универсальность материалов: AutoScan-K эффективно сканирует детали с различными типами поверхностей, обеспечивая высокую повторяемость результатов.

Технические характеристики:

(1) Сертификация лаборатории по ISO 17025: оценивать свойства по погрешности детектирования (PS) размеров в соответствии со стандартом VDI/VDE 2634 часть 3 и нормами JJF 1951.

(2) Сертификация лаборатории по ISO 17025: оценивать свойства по погрешности измерения (SD) расстояния между центрами шара в соответствии со стандартом VDI/VDE 2634 часть 3 и нормами JJF 1951.
