Наш инженер выполнил выставление двух валов относительно оси подшипниковых опор на металлообрабатывающем предприятии. Для работы использовались лазерный трекер Leica и программное обеспечение PolyWorks.

Основная задача — создать единую систему координат, направленную по оси подшипников и использовать её как базу для позиционирования всех элементов. Такой подход позволяет контролировать соосность и последовательно регулировать положение оборудования.

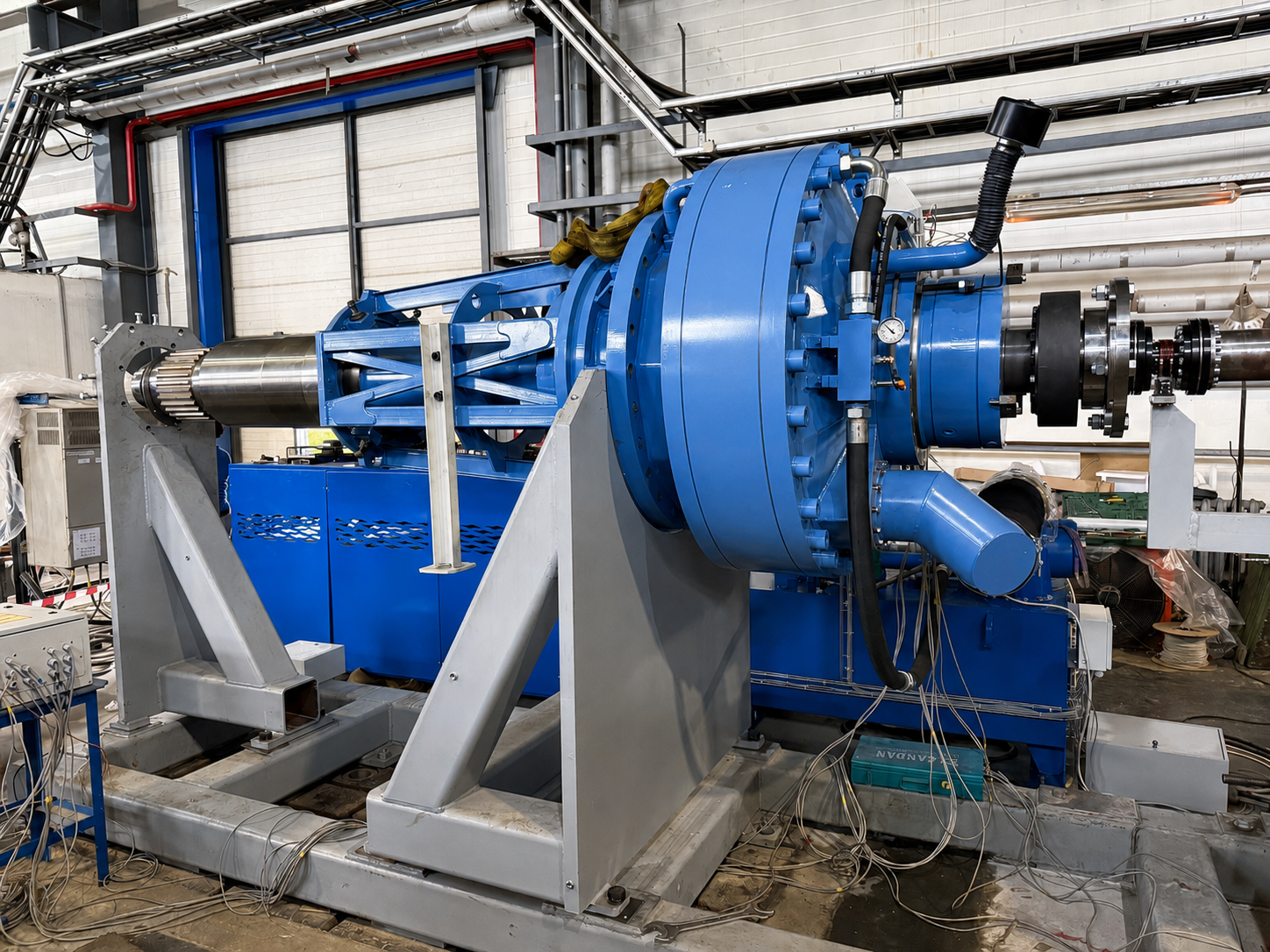

Этапы работ по выставлению валов

• Сначала наш специалист выставил приспособление относительно подшипниковых опор.
• Затем в нём закрепили первый вал и отрегулировали его положение по первоначально заданной оси координат.
• После этого по той же базе был выставлен противоположный вал.

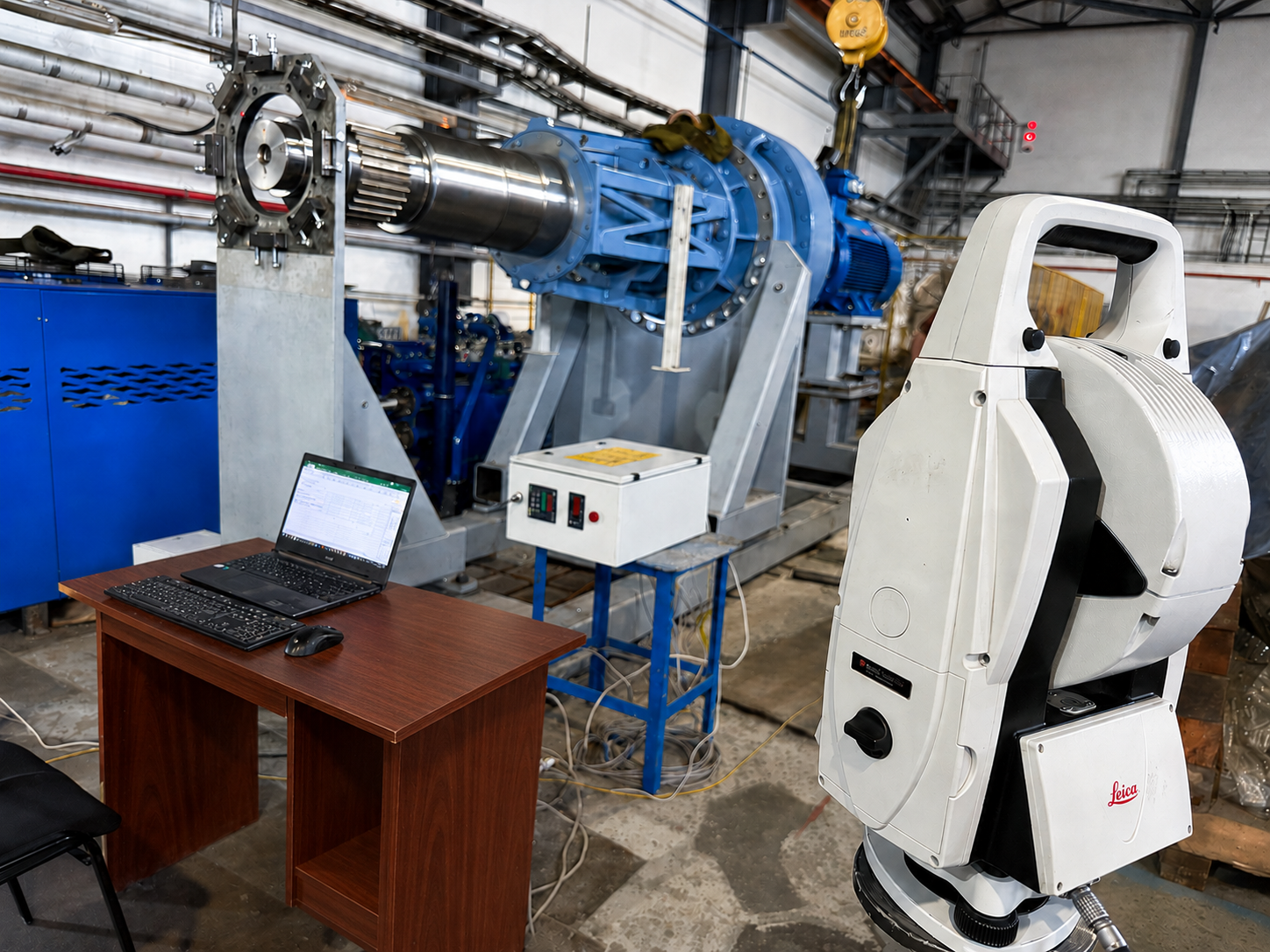

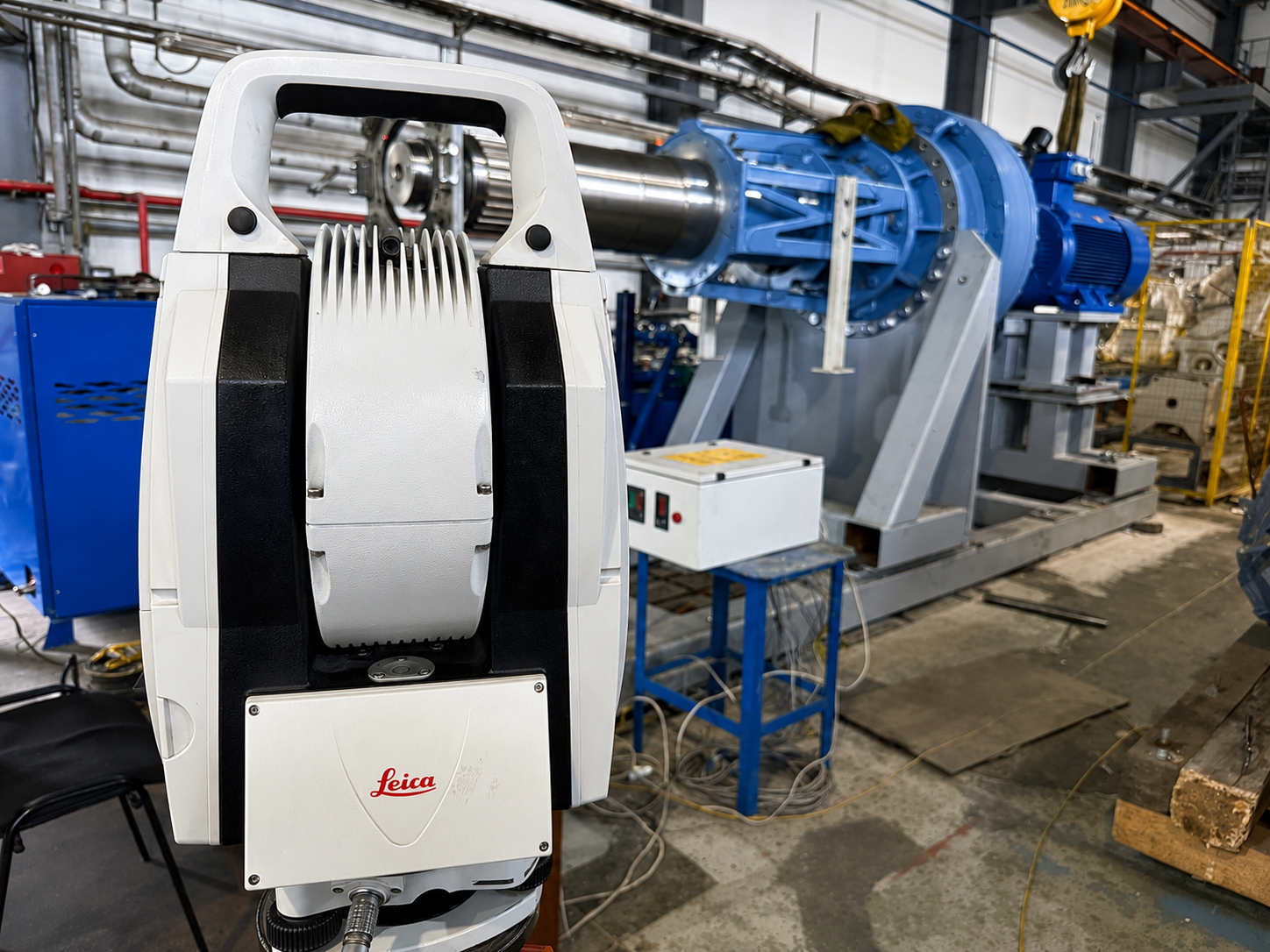

Все этапы выполнялись в единой системе координат с сохранением баз. Связка лазерного трекера Leica AT403 и PolyWorks позволила контролировать положение элементов непосредственно в процессе регулировки.

Результаты и сроки выполнения работ

Весь комплекс работ занял 9 часов. В результате оба вала были выставлены относительно общей оси подшипников. Единая измерительная база обеспечила контролируемую настройку положения оборудования и требуемую соосность его элементов.
