Сканирование капота автомобиля измерительной рукой с точностью 0,1 мм

Восстановление геометрии кузовных элементов, оценка качества изготовления деталей или проверка изделия после эксплуатационных нагрузок требуют высокоточных измерений. Комплексное сканирование кузова автомобиля позволяет быстро получить исчерпывающие данные о форме поверхности, обнаружить деформации и проконтролировать соответствие детали конструкторской документации. Компания Areatek (ранее — 3D Control, ООО «3Д К») выполняет такие задачи с применением передовых мобильных 3D-систем.

Зачем необходим замер геометрии кузова автомобиля и его элементов?

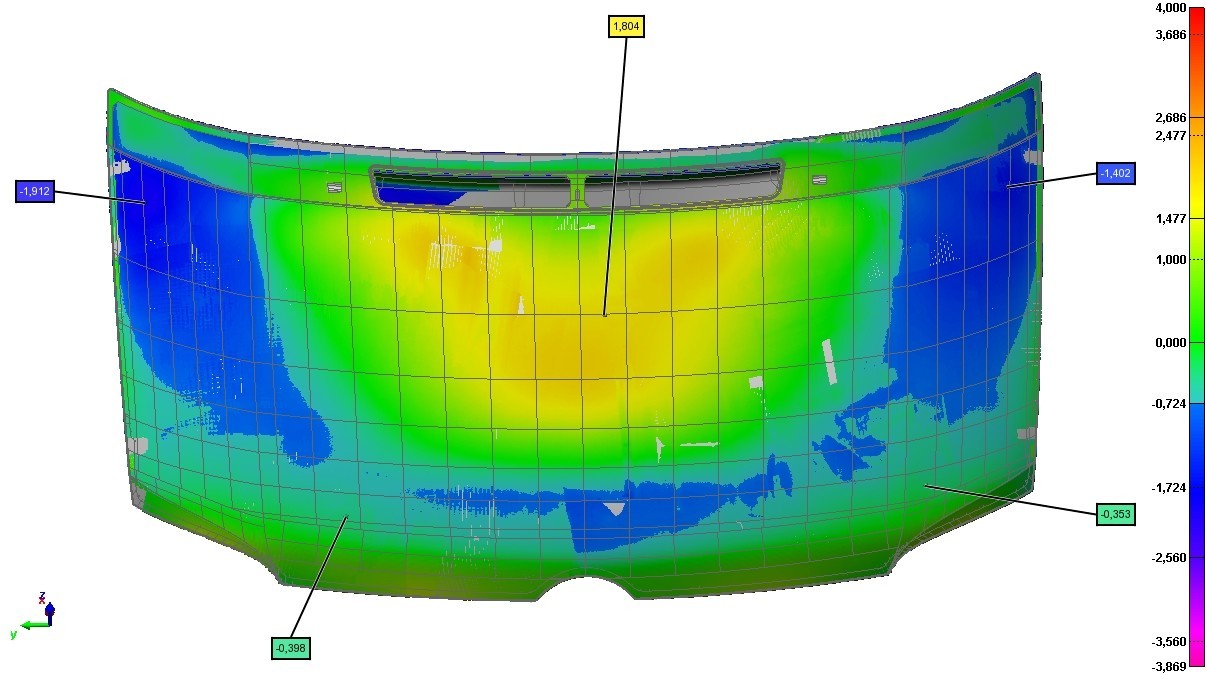

При производстве, кузовном ремонте или тюнинге ключевой задачей является контроль кузова автомобиля и отдельных его частей, таких как капот. Традиционные методы измерений нередко занимают много времени и не дают полной картины пространственных отклонений. Использование трехмерного сканирования позволяет провести замеры геометрии автомобиля с точностью до долей миллиметра, сформировать подробную цветоновую карту отклонений и выявить малейшие перекосы или прогибы относительно эталонной CAD-модели.

Какое оборудование применялось для контроля геометрии капота?

Для решения задачи по контролю геометрии автомобильного капота специалисты Areatek задействовали мобильный измерительный комплекс:

• Измерительная рука Romer Absolute Arm 7545SE: сферический диапазон работы составляет 4,5 м, а погрешность измерений контактным щупом не превышает 119 мкм.
• Навесной лазерный 3D-сканер HP-L-20.8: обеспечивает бесконтактное сканирование с шириной линии 220 мм и погрешностью до 133 мкм.

Почему для сканирования капота была выбрана измерительная рука?

Контроль геометрии вне метрологической лаборатории (в условиях цеха) всегда сопряжен с вопросом термокомпенсации при работе на объекте. Конструкция измерительной руки Romer Absolute Arm из углепластика оснащена встроенной системой автоматической термокомпенсации, которая в реальном времени корректирует геометрические расчеты при изменении температуры окружающей среды. Это гарантирует воспроизводимость и метрологическую прослеживаемость результатов даже без выравнивания микроклимата в помещении.

Еще одно преимущество связки портативной руки Romer Absolute Arm и лазерного сканера HP-L-20.8 – это высокая мобильность и универсальность системы. Данное оборудование позволяет проводить работы непосредственно на объекте заказчика или в производственном цеху без необходимости демонтажа крупногабаритных элементов и их транспортировки в специализированную стационарную лабораторию. Портативность измерительной руки существенно сокращает время подготовки к контролю и снижает накладные расходы.

Сканирование капота автомобиля и измерительный процесс

Чтобы провести качественное сканирование капота автомобиля, мы применили комбинированный подход, объединяющий бесконтактные и контактные методы измерений:

1. Бесконтактное лазерное сканирование: с помощью сканера HP-L-20.8 специалисты Areatek сняли плотное облако точек всей поверхности капота. Широкая линия сканирования (220 мм) позволила быстро оцифровать всю сложную криволинейную поверхность детали.

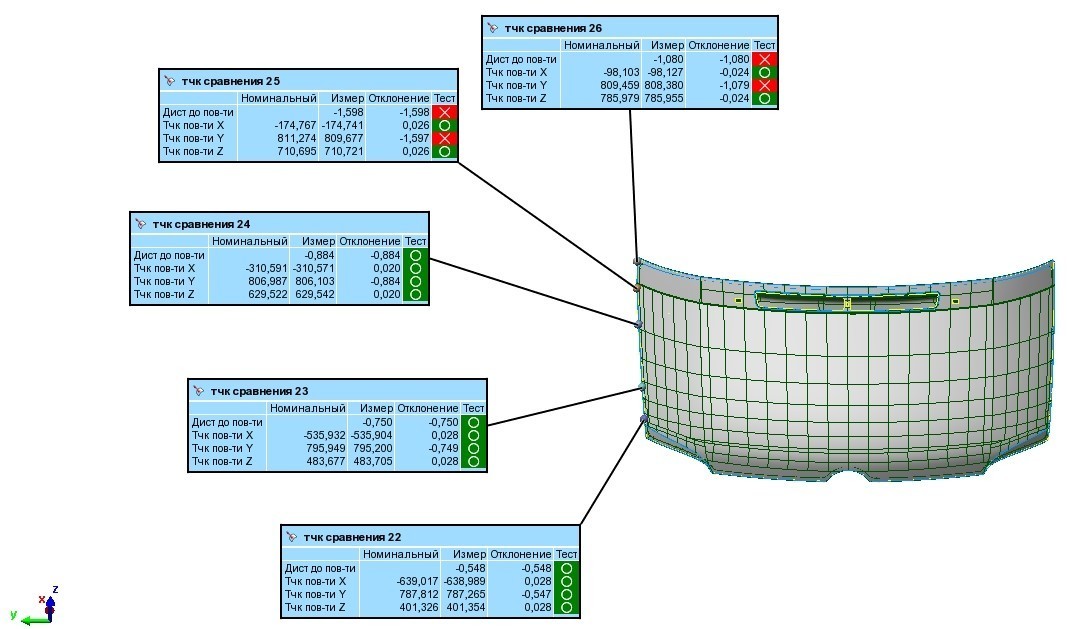

2. Контактные измерения щупом: для максимально точной привязки и проверки критически важных элементов (базовых точек, выштамповок и кромки капота) мы выполнили высокоточные точечные замеры с помощью контактного щупа.

Каких результатов удалось добиться

Благодаря комбинированному методу измерений специалисты Areatek успешно решили задачу контроля геометрии детали. Достигнутая точность измерений (около 0,1 мм) позволила надежно проконтролировать всю геометрию капота, подтвердить соответствие базовых точек требованиям и оперативно выявить фактические отклонения от эталона.
