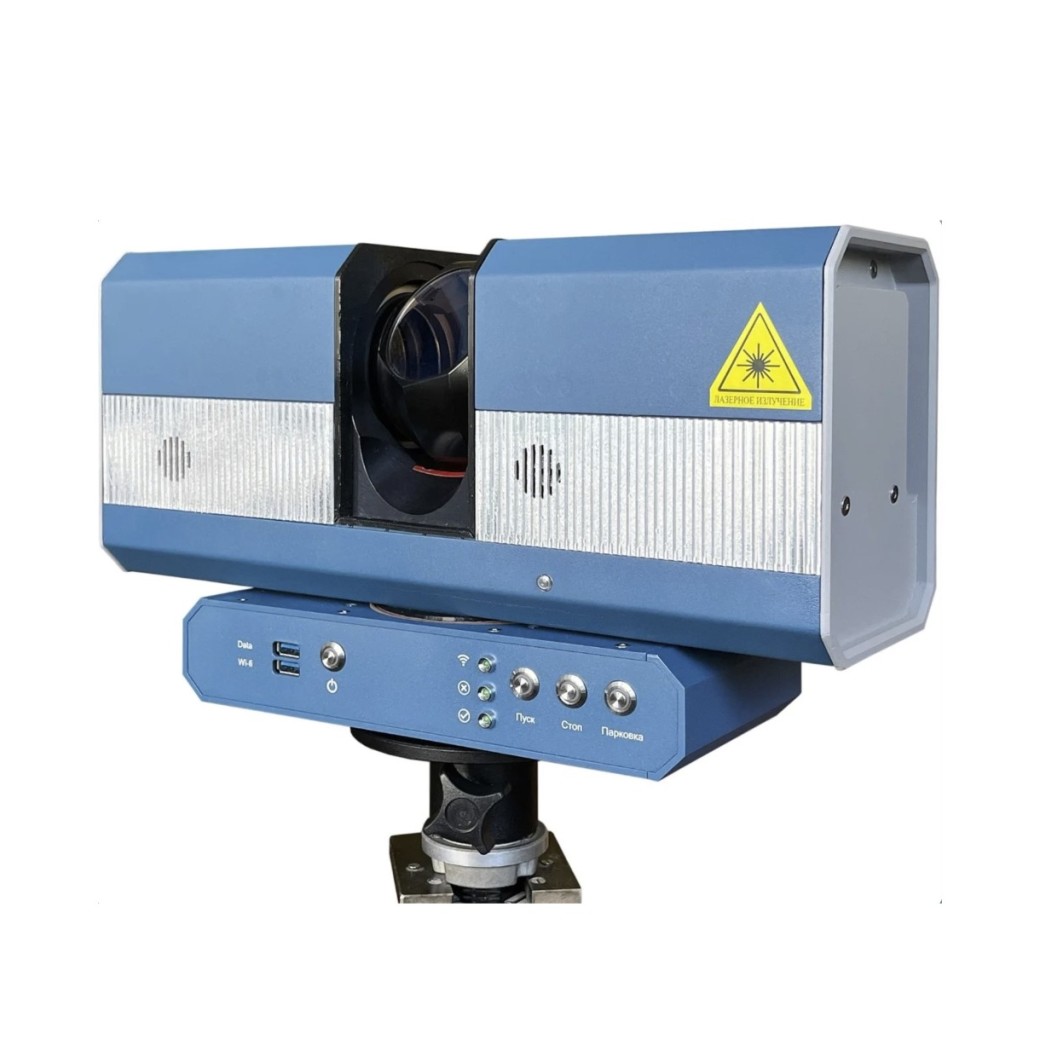

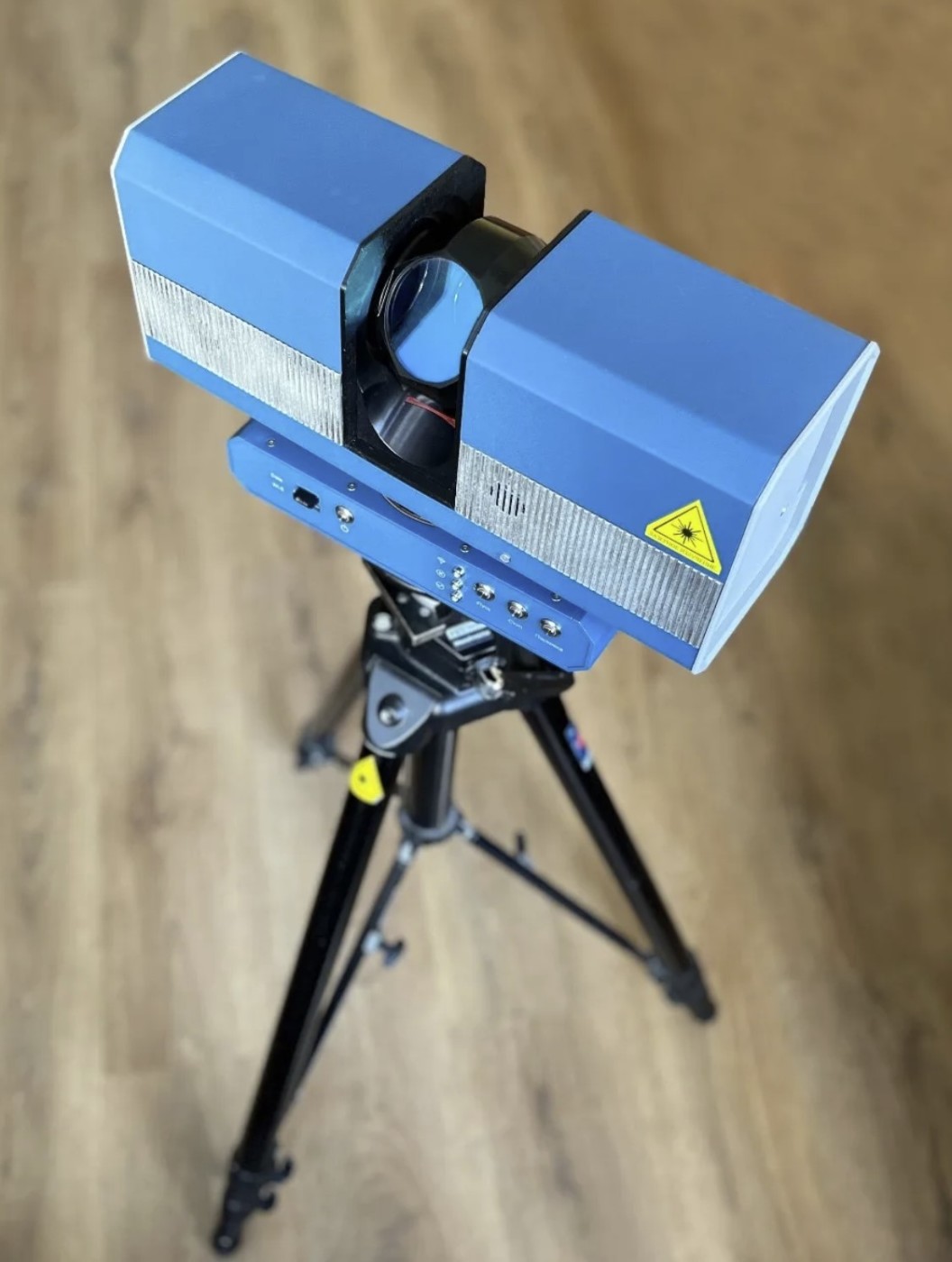

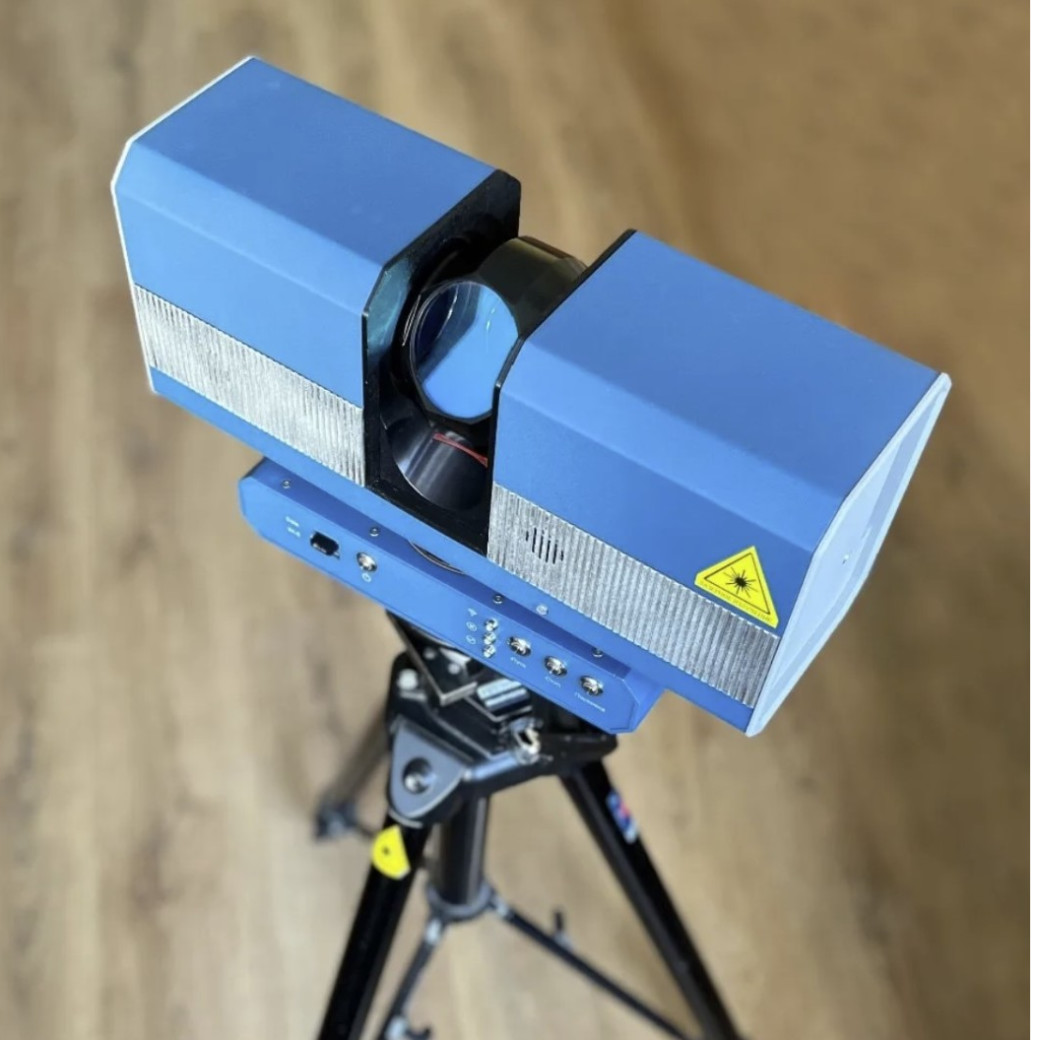

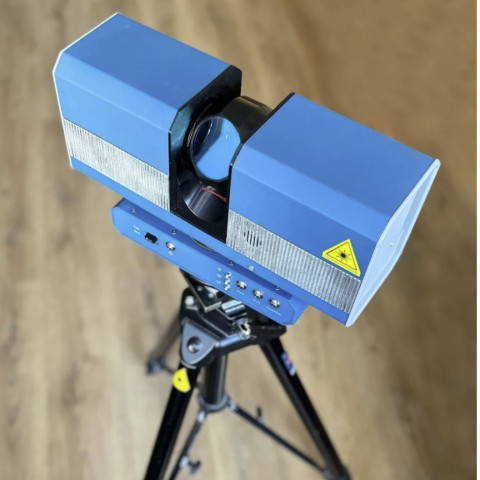

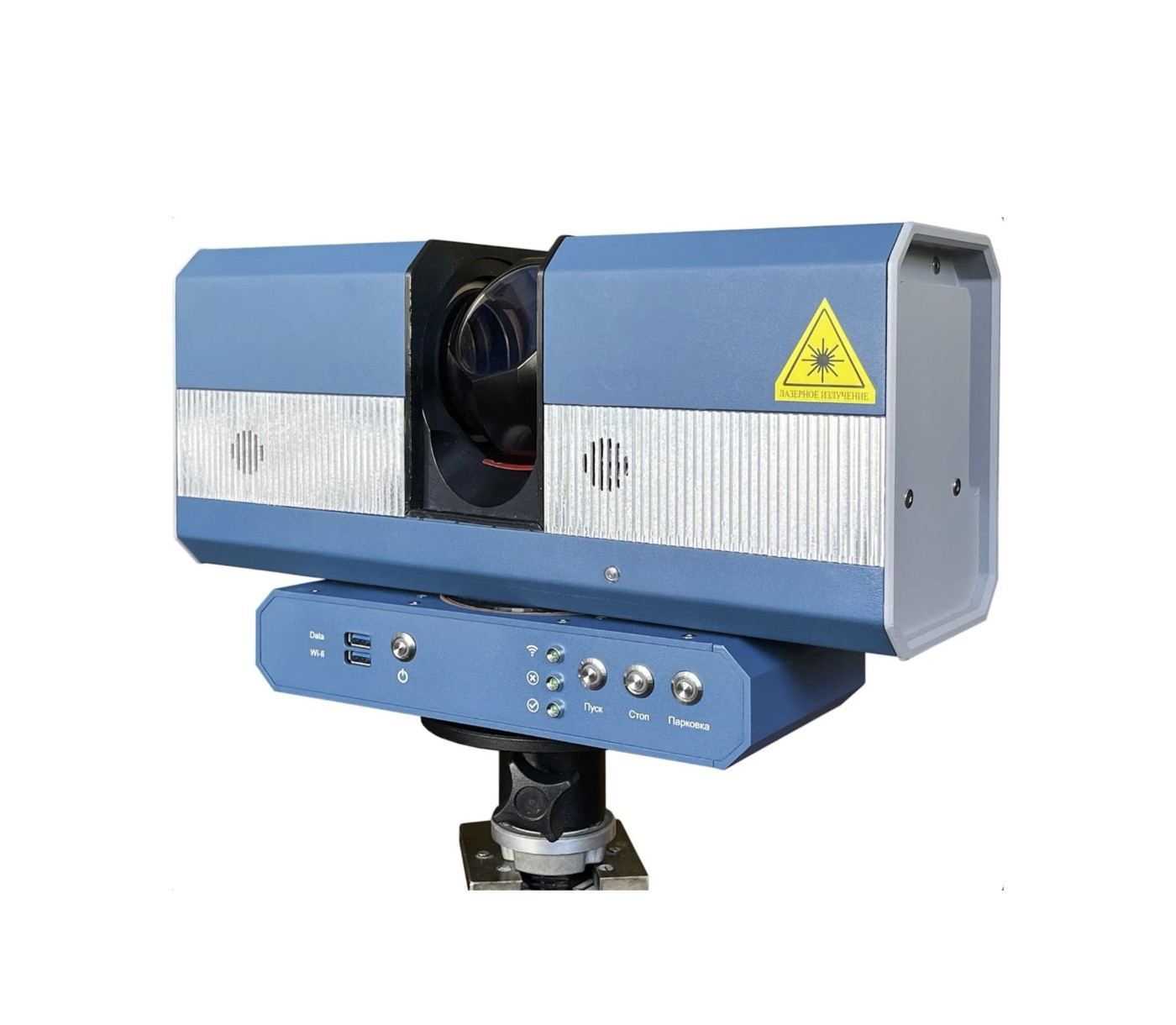

3D-сканер АТЛАС С100

Стоимость

по запросу

Запросить предложение Заказать бесплатную демонстрацию

Официальные дилеры
Собственная сервисная служба
Поставки по России и СНГ

Лазерный 3D-сканер для геометрического контроля и документирования характеристик конструкций машиностроения и промышленных объектов.

Наземный лазерный 3D-сканер АТЛАС С100: точность, надежность, эффективность

АТЛАС С100 это универсальный лазерный 3D-сканер метрологического класса, разработанный в России для получения детализированных облаков точек с высочайшей скоростью. Модель реализует метод фазового сдвига, позволяя выполнять до 250 миллионов измерений в секунду с микронной погрешностью.

Ключевые преимущества модели:

Высокая метрологическая точность: погрешность измерения координат составляет всего ±0,5 мм на расстоянии до 25 метров.
Сверхвысокая скорость сканирования: скорость сбора данных позволяет значительно сократить время полевых работ.
Гибкое управление: сканер поддерживает три режима работы – полностью автономный (с бортового ПК), дистанционный через Wi-Fi и расширенный с внешнего компьютера для максимальной функциональности.
Надежная конструкция: корпус из легкого алюминиевого сплава и ударопрочного пластика обеспечивает защиту класса IP50 при массе всего 11 кг.

Задачи и сферы применения:

АТЛАС С100 идеально подходит для решения критически важных задач в разных сферах:

промышленный инжиниринг: контроль геометрии конструкций машиностроения и авиастроения.
строительный аудит: определение фактических объемов помещений и пространств сложной формы.
реставрация: точное документирование объектов исторического наследия.

Лазерный 3D-сканер предназначен для геометрического контроля и документирования характеристик: конструкций машиностроения, промышленных объектов, помещений и инженерных ландшафтов при реконструкции, экстерьера и интерьера объектов исторического наследия, пространств сложной формы, в том числе для вычисления объемов.

Комплектация и поддержка

Оборудование поставляется с полным пакетом документации на русском языке и проходит первичную государственную поверку. Пользователям доступна расширенная техническая поддержка и обучение персонала непосредственно на объекте.

Предлагаем заказать наземный лазерный 3D-сканер АТЛАС С100

ООО "3Д К" предлагает заказать 3D-сканер АТЛАС С100 с поставкой во все регионы России. Мы обеспечиваем профессиональный подбор оборудования, пусконаладочные работы, обучение и сервисное сопровождение. Чтобы купить длиномер или уточнить условия поставки, свяжитесь с нашими специалистами через заявку на сайте, по электронной почте info@3dcontrol.ru или по телефону 8 800 201 55 75.

Функциональные возможности и ПО

Сердцем программного комплекса является ПО «СканЭкспресс» (устанавливается на внешний ПК) и встроенное ПО «Атлас Контроль». Функционал системы позволяет:

гибко настраивать параметры сканирования и экспортировать данные в форматы, совместимые с большинством САПР-пакетов
проводить оперативный анализ отсканированных данных для контроля качества непосредственно на объекте
использовать интеллектуальные алгоритмы для обеспечения чистоты сканирования даже при работе с поверхностями со сложной отражающей способностью.

Режим сканирования	Описание
Режим внешнего управления Сканер полностью управляется внешним компьютером, подключенным через USB-кабель в режиме максимальных функциональных возможностей. Питание может подаваться как от кабеля внешнего блока питания, так и от внешнего аккумулятора со встроенным импульсным преобразователем напряжения +19В.	Внутренний встроенный бортовой микрокомпьютер сканера выключен. Данные сканирования передаются на внешний компьютер через USB 2 интерфейс на задней панели сканера (круглый разъем LEMO). Пользователь управляет сканером через программное обеспечение СканЭкспресс на внешнем компьютере, используя все доступные функции управления. Файл с параметрами сканера – RPR и настройки по умолчанию хранятся на внешнем компьютере. Файлы сканирования сохраняются только в памяти внешнего компьютера.
Автономный режим Сканер управляется с помощью встроенного бортового микрокомпьютера в режиме ограниченных функциональных возможностей. Питание может подаваться как от кабеля внешнего блока питания, так и от внешнего аккумулятора со встроенным импульсным преобразователем напряжения +19В.	Ограниченная функциональность сканера доступна с помощью элементов управления на передней панели сканера. Расширенный функционал, включая полный доступ к настройкам сканера и режиму предварительного просмотра, доступен только в терминальном режиме через WI-FI или проводной Ethernet интерфейс на передней панели с помощью внешнего компьютера. Настройки по умолчанию и RPR-файл сканера хранятся во внутренней памяти бортового микрокомпьютера сканера. Файлы сканирования сохраняются на съемном USB-Flash носителе, вставленном на передней панели сканера.Обработка сканирования на бортовом компьютере обеспечивает только 2D-изображение через WI FI для проверки отсканированных областей/объектов (обработка «контроля качества»). Обработка файлов сканирования должна выполняться на внешнем компьютере.

Технические характеристики:

Наименование характеристики	Значение
Угловое поле сканирования, град.
— в горизонтальной плоскости	от 0 до 360
— в вертикальной плоскости	от 0 до 270
Диапазон сканирования, м	от 1,0 до 50
Пределы допускаемой абсолютной погрешности, мм*
— в диапазоне от 1,0 до 25 м	±0,5 (1)
— в диапазоне от 25 до 50 м	±0,9 (2)
Габаритные размеры, мм	382 х 128 х 220 (не более)
Масса, кг	11 (не более)
Диапазон рабочих температур, °С	от +5 до +45

Примечание:
1) В диапазоне измерений от 1,0 до 25 включ., м.
2) В диапазоне измерений св. 25 до 50 включ., м.
