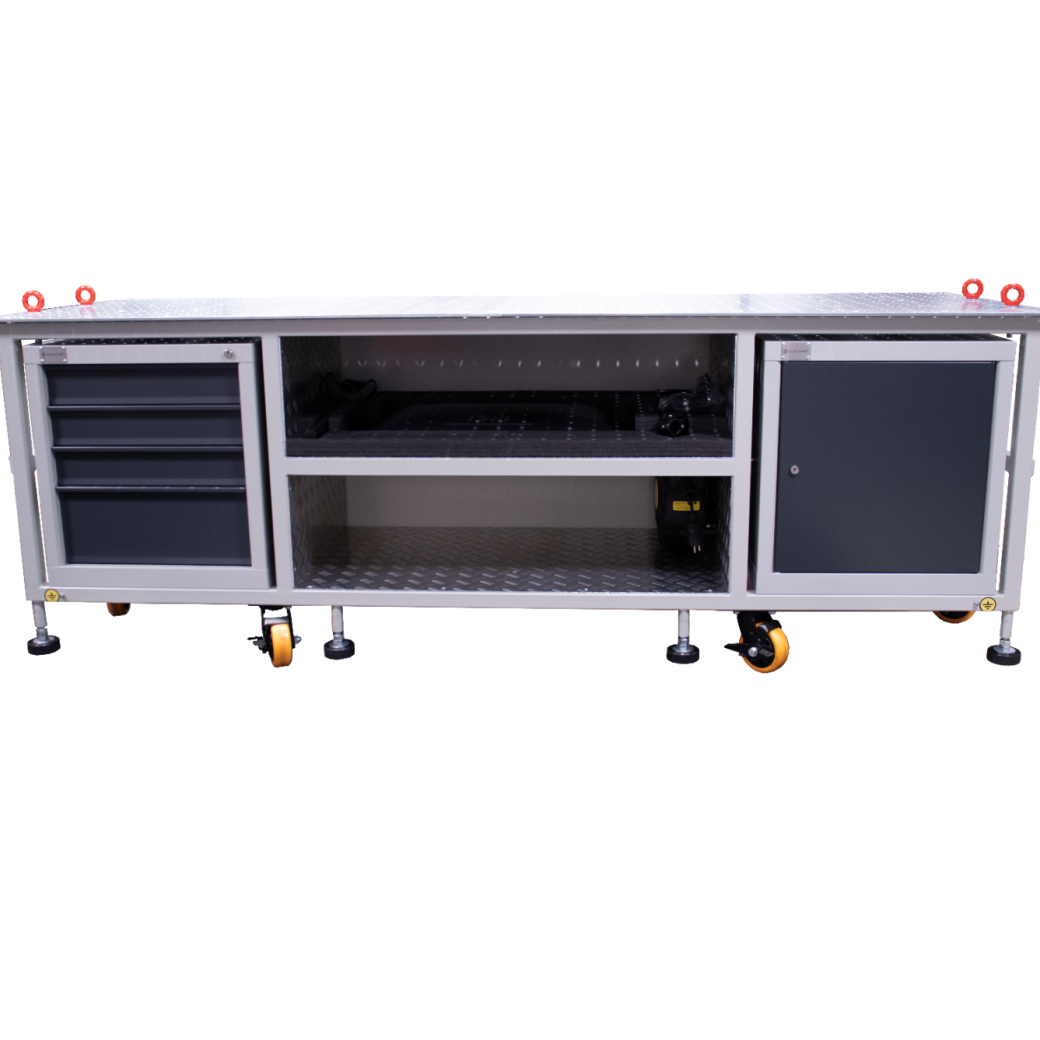

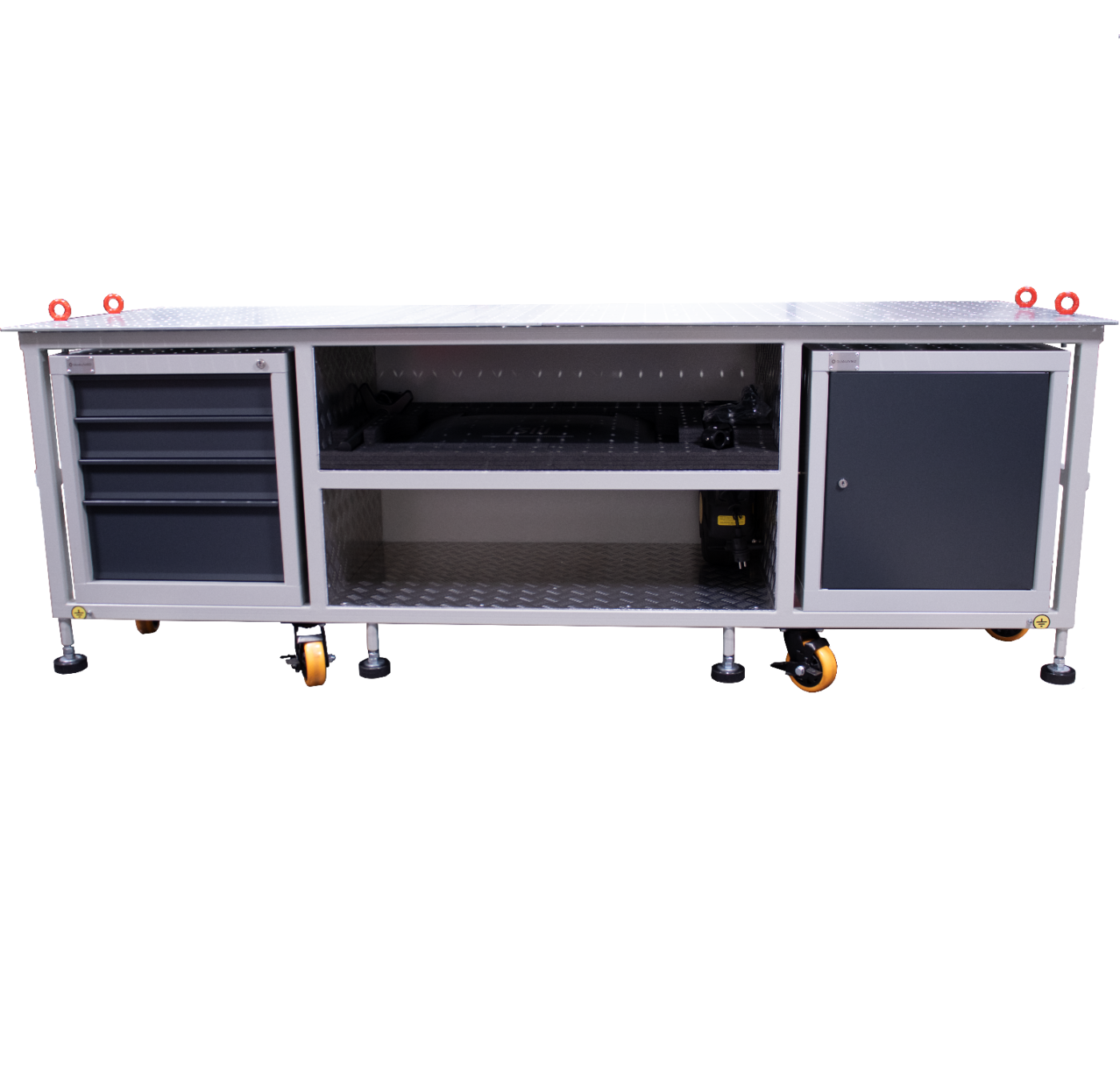

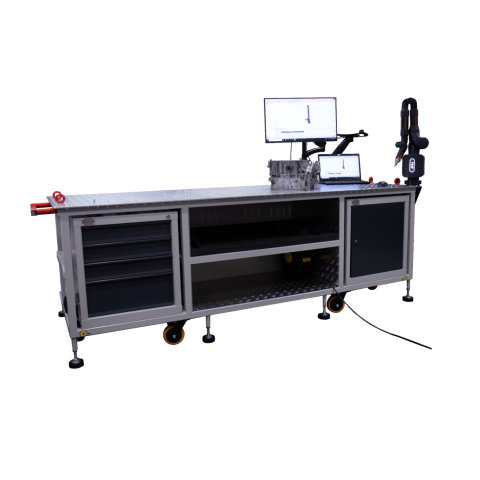

Мобильное место оператора (ММО) для руки PMT ALPHA ARM

Специализированный стол под измерительную руку: надежная основа метрологического контроля

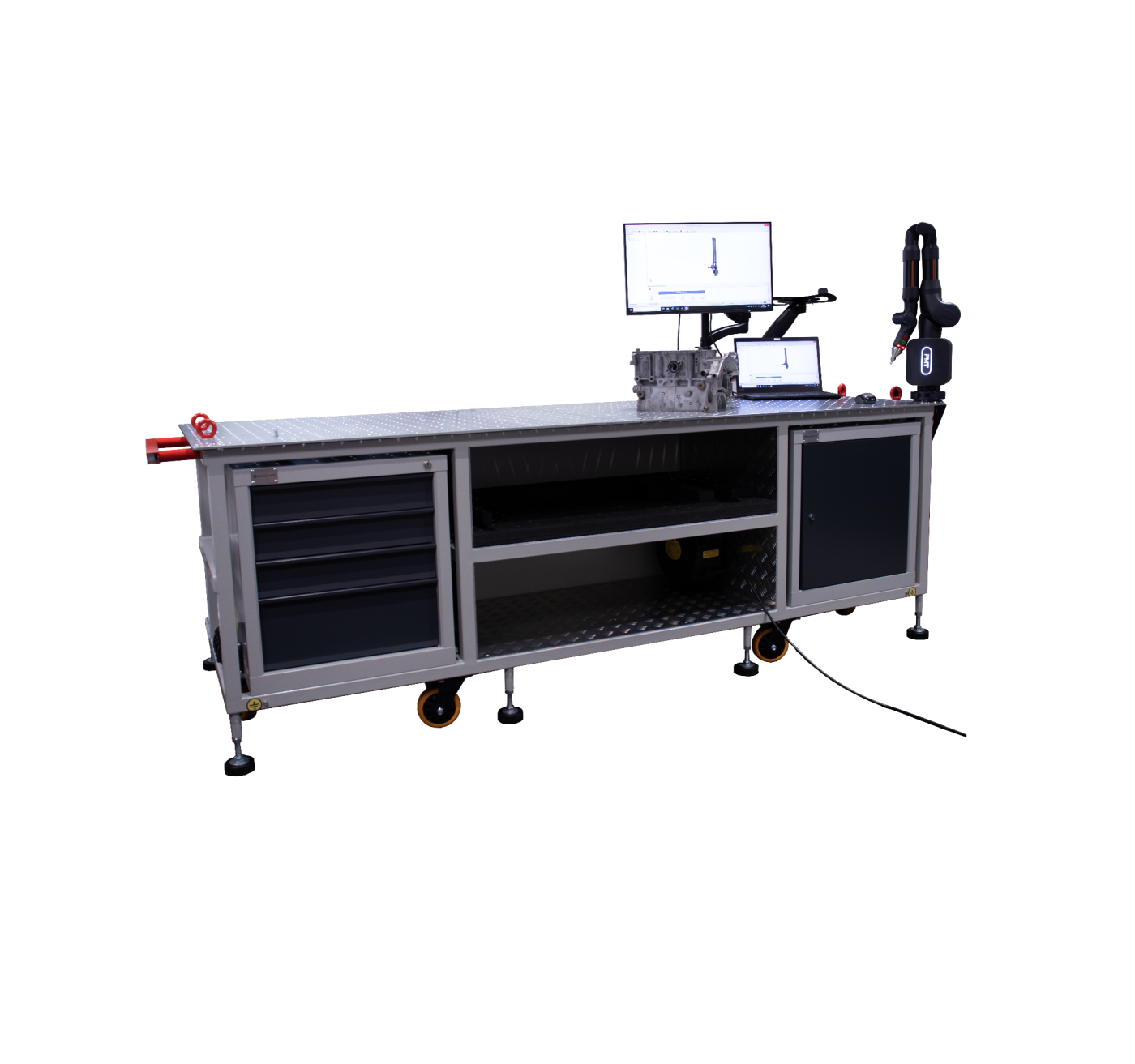

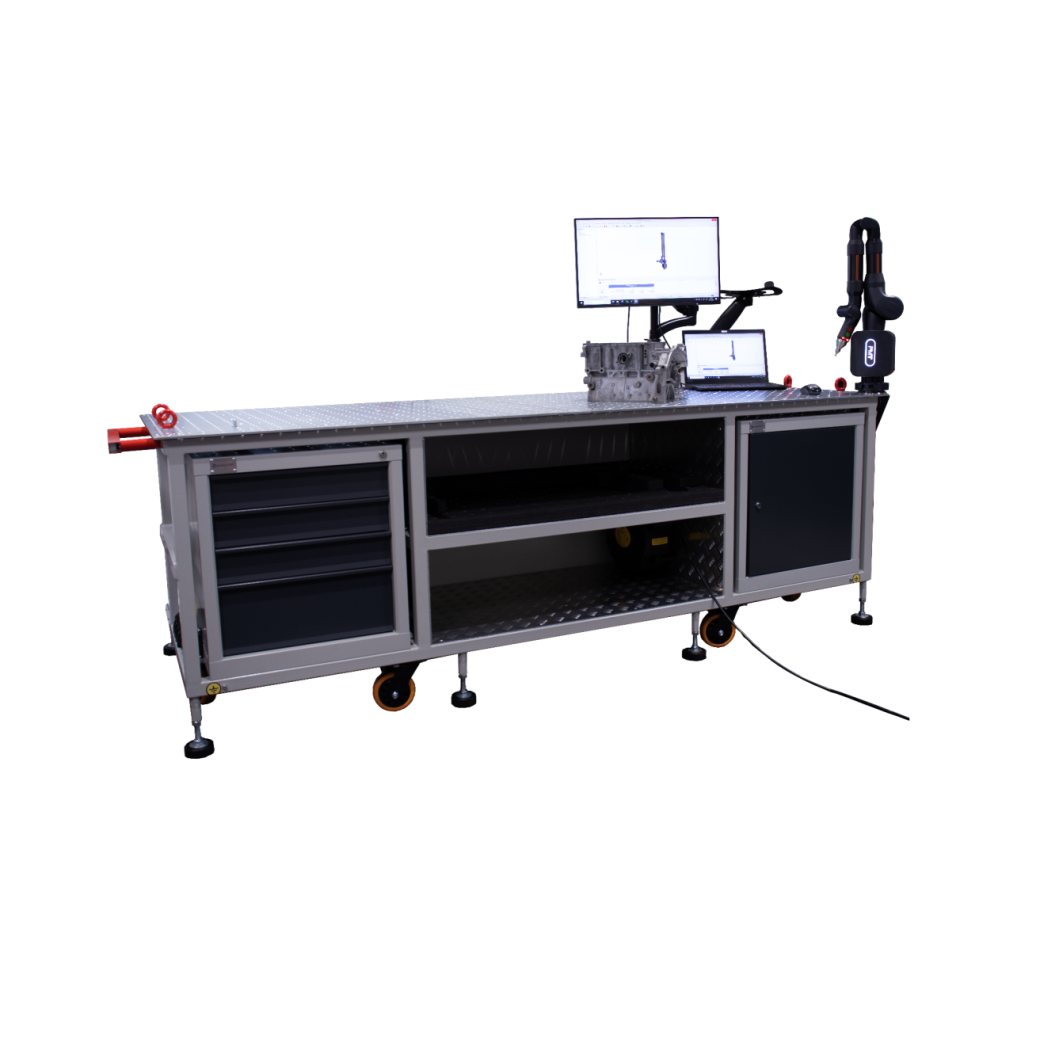

Мобильное место оператора (ММО) разработанное специально под измерительную руку (манипулятор) PMT ALPHA ARM — это законченное технологическое решение для проведения высокоточных измерений и сканирования прямо в цеху. Стол объединяет в едином комплексе рабочую зону, автономное электропитание, системы хранения оснастки и транспортировочную базу, превращая измерительную руку в мобильный и универсальный метрологический пост.

Конструктивные преимущества и защита точности измерений

• Единая жесткая база для защиты от погрешностей: Стальная столешница смонтирована на усиленный металлический каркас и подстолье. Направление совместной жесткости конструкции позволяет устанавливать контролируемую деталь и измерительную руку на единое основание. Это исключает влияние вибраций и нестабильности цехового пола: взаимное положение обмеряемого объекта и реперных точек остается неизменным при перемещении руки с одной позиции на другую.

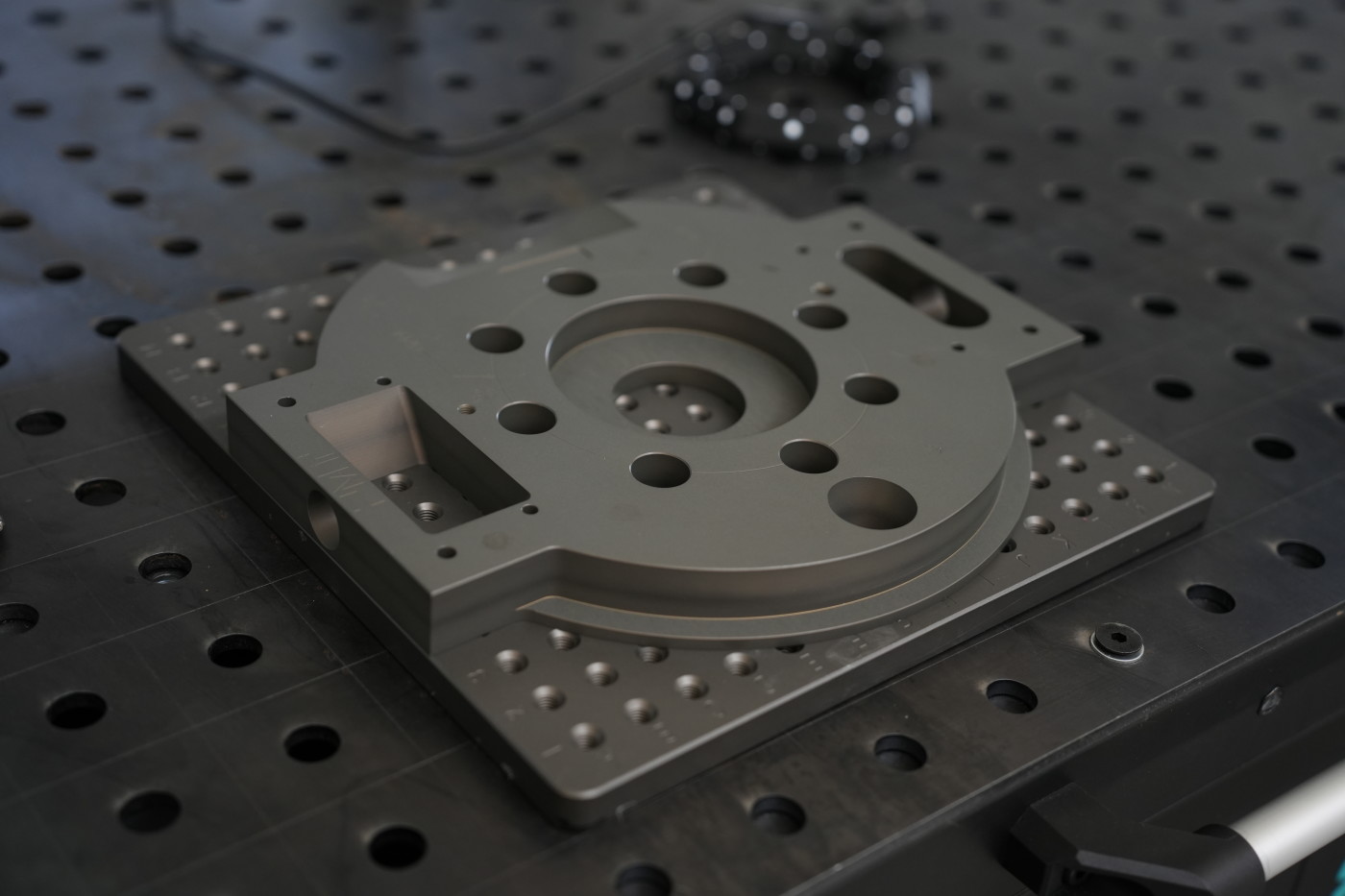

• Сетка отверстий для оснастки «SOLID-FIX»: Для быстрой и жесткой фиксации контролируемых деталей на поверхностях столешницы предусмотрена сетка резьбовых отверстий М8 с шагом 50×50 мм.

• 4 варианта установки измерительной руки:

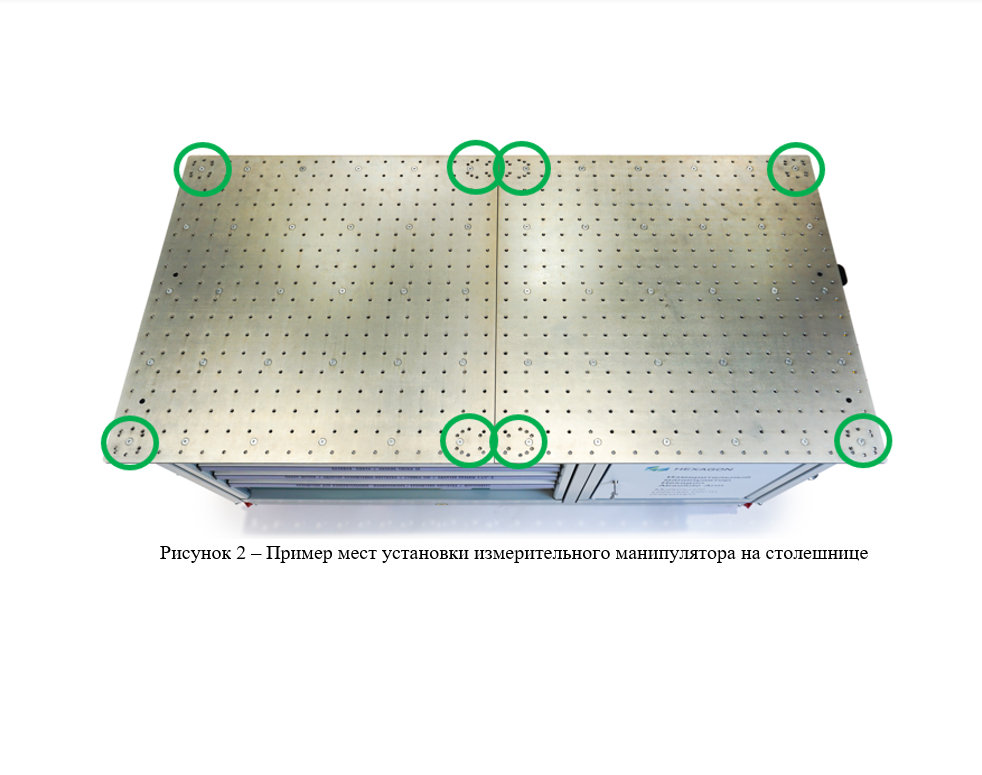

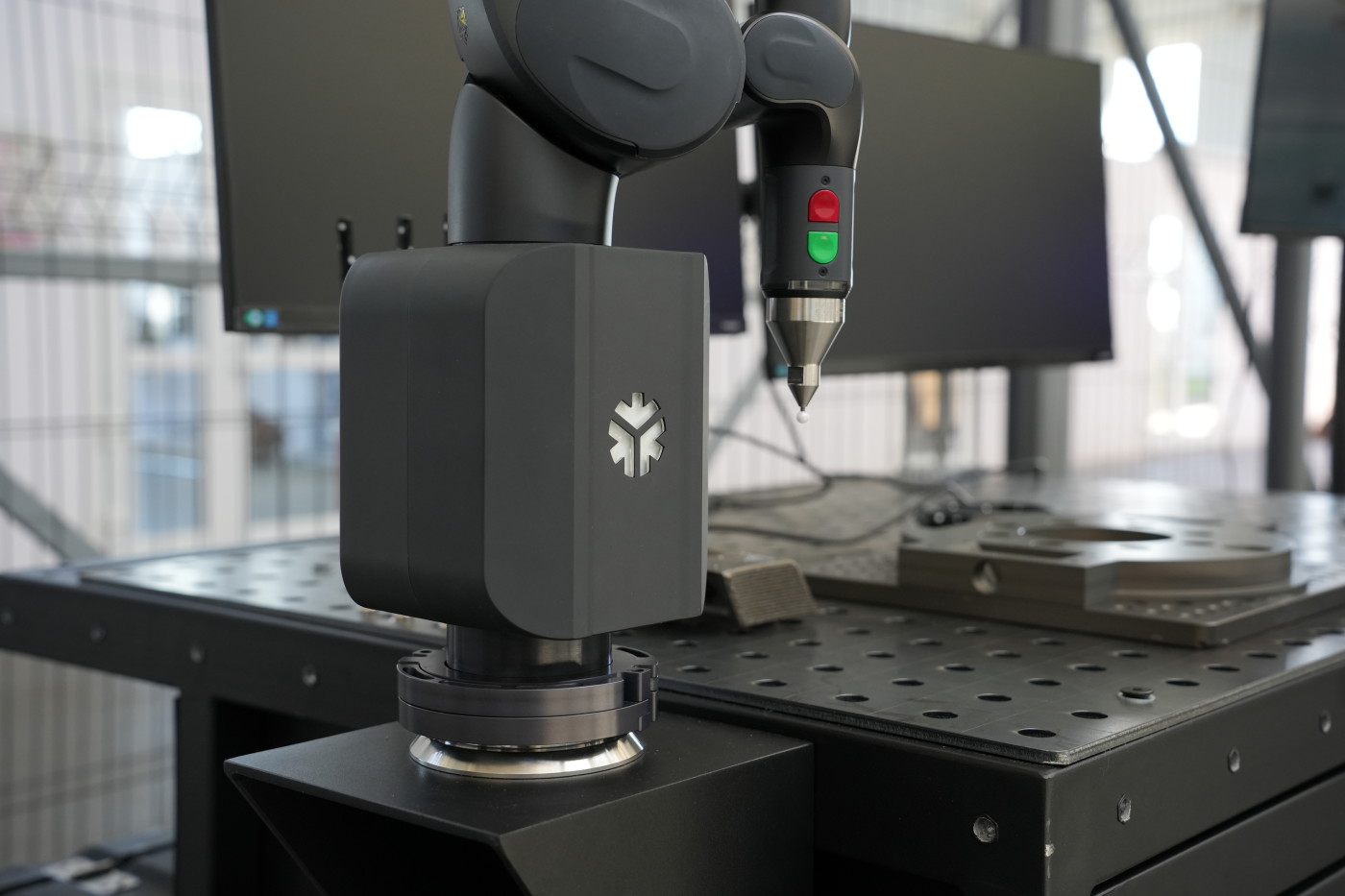

  1. На столешнице — через стандартное базовое основание (предусмотрено 8 позиций с резьбовыми отверстиями);

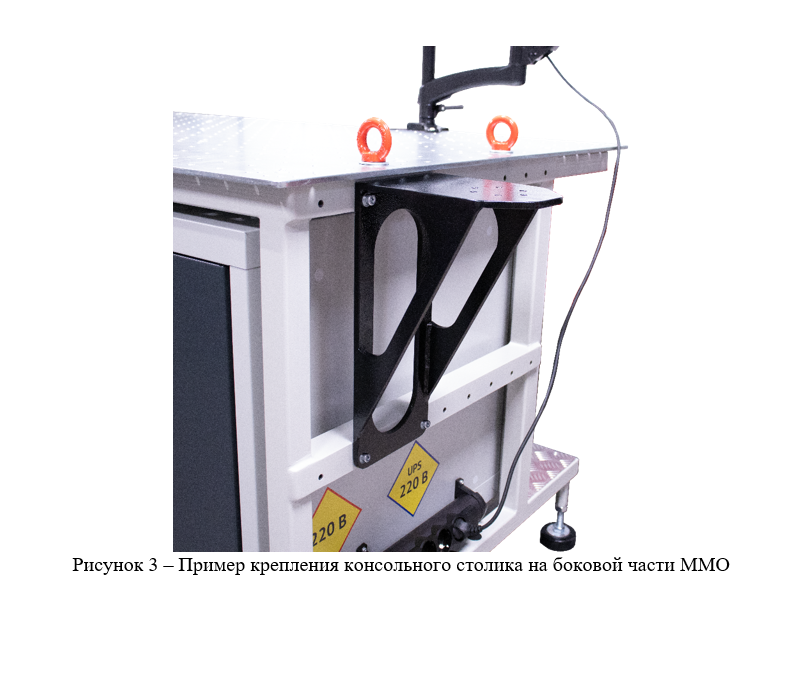

  2. На съемном консольном инструментальном столике — вынос манипулятора за пределы столешницы освобождает 100% полезной площади стола для крупных и листовых изделий;

  3. На магнитной подставке — быстрый монтаж на стальную поверхность столешницы;

  4. Через специализированный адаптер — монтаж на столешницу или консольный столик.


Интеллектуальная система электропитания и автономность

• Бесперебойная работа (ИБП / UPS): Встроенный блок управления ИБП и устройство защитного отключения (УЗО) предохраняют чувствительную электронику измерительной руки и компьютера от скачков напряжения и незапланированных отключений сети.

• Продуманная разводка розеток: На боковых фасадах тумб расположены 2 блока по 4 защищенные (UPS) розетки для подключения портативно-измерительной руки, ноутбука и дополнительного монитора.

• Силовая розетка для цехового оборудования: Отдельная незащищенная розетка предназначена для подключения вспомогательного мощного инструмента (промышленного пылесоса, клеевого пистолета и др.).

• Вытяжная сетевая катушка: Встроенный сетевой удлинитель со световой индикацией питания обеспечивает удобное подключение стола к цеховой сети.

Организация рабочего места и эргономика оператора

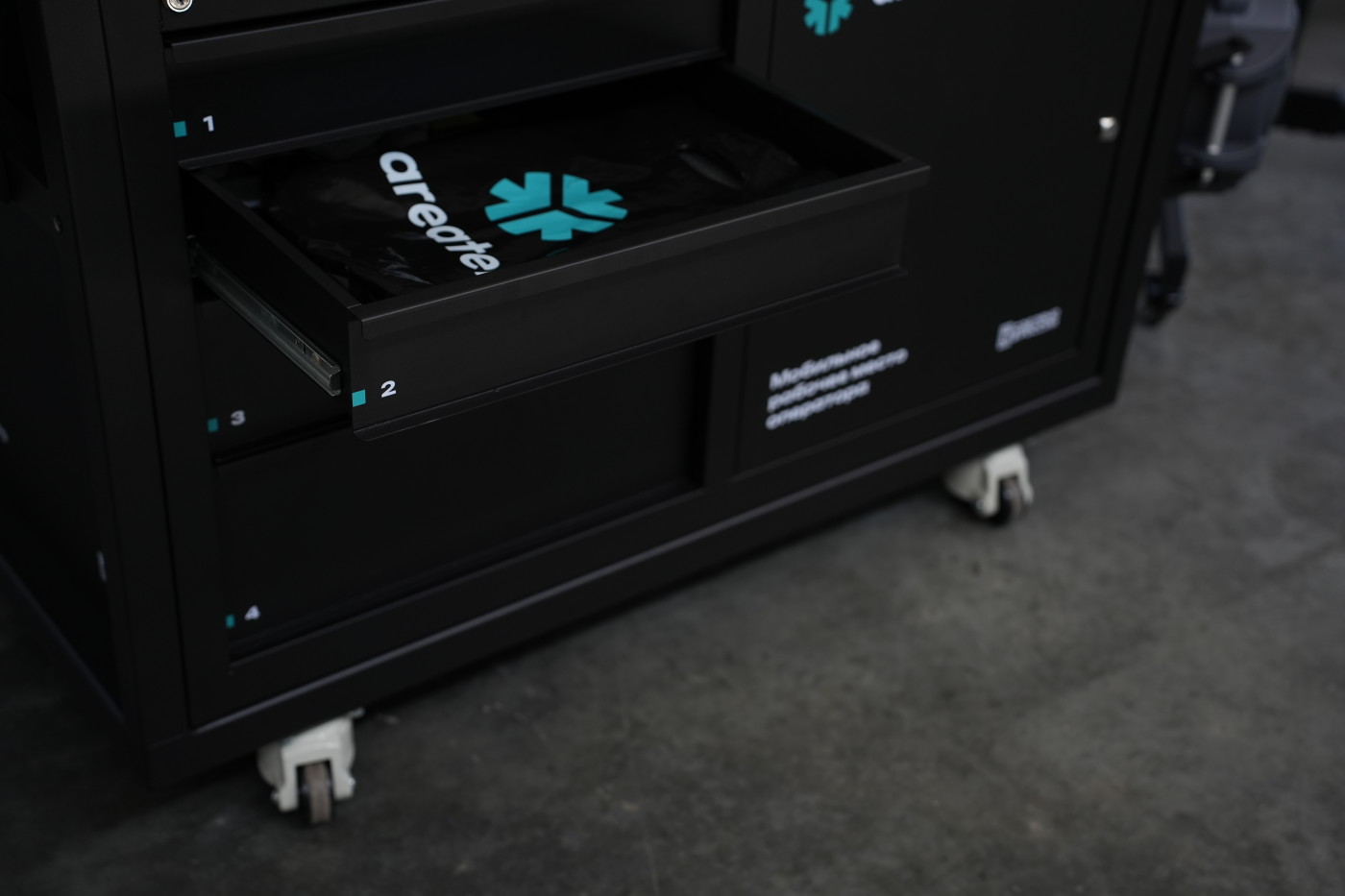

• Модульная система хранения: В состав стола входят тумба блока электропитания и тумба с выдвижными ящиками, оснащенными персональными ложементами. Ложементы обеспечивают порядок и сохранность калибровочных сфер, крепежа, инструмента, адаптеров и съемных элементов стола (съемной ручки, консолей).

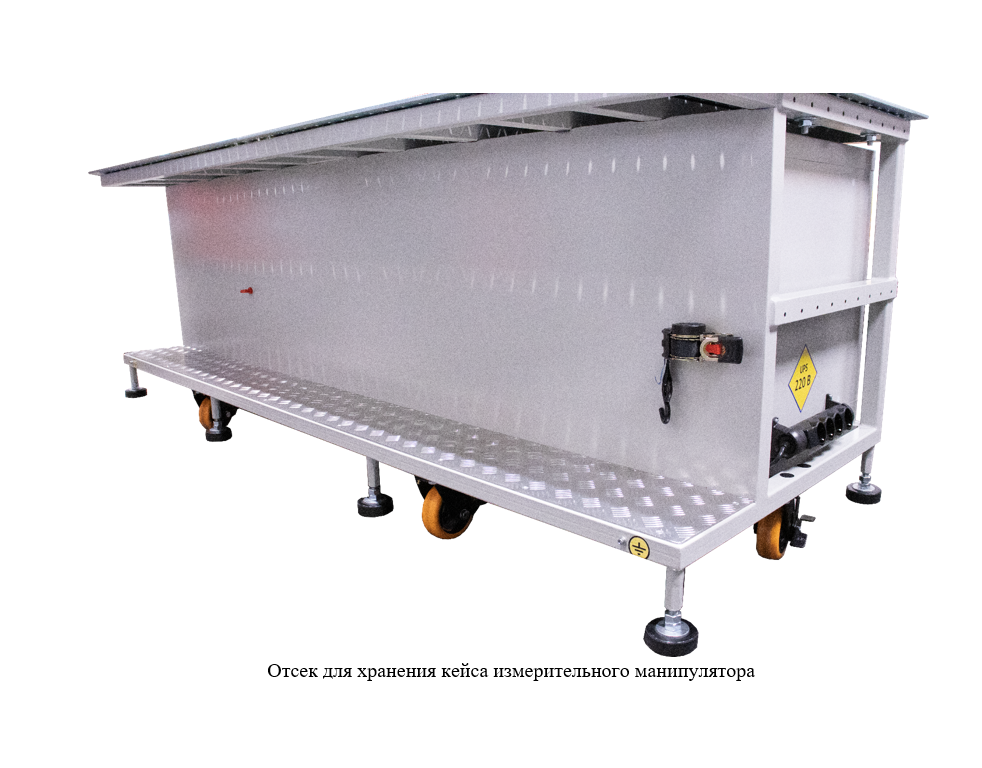

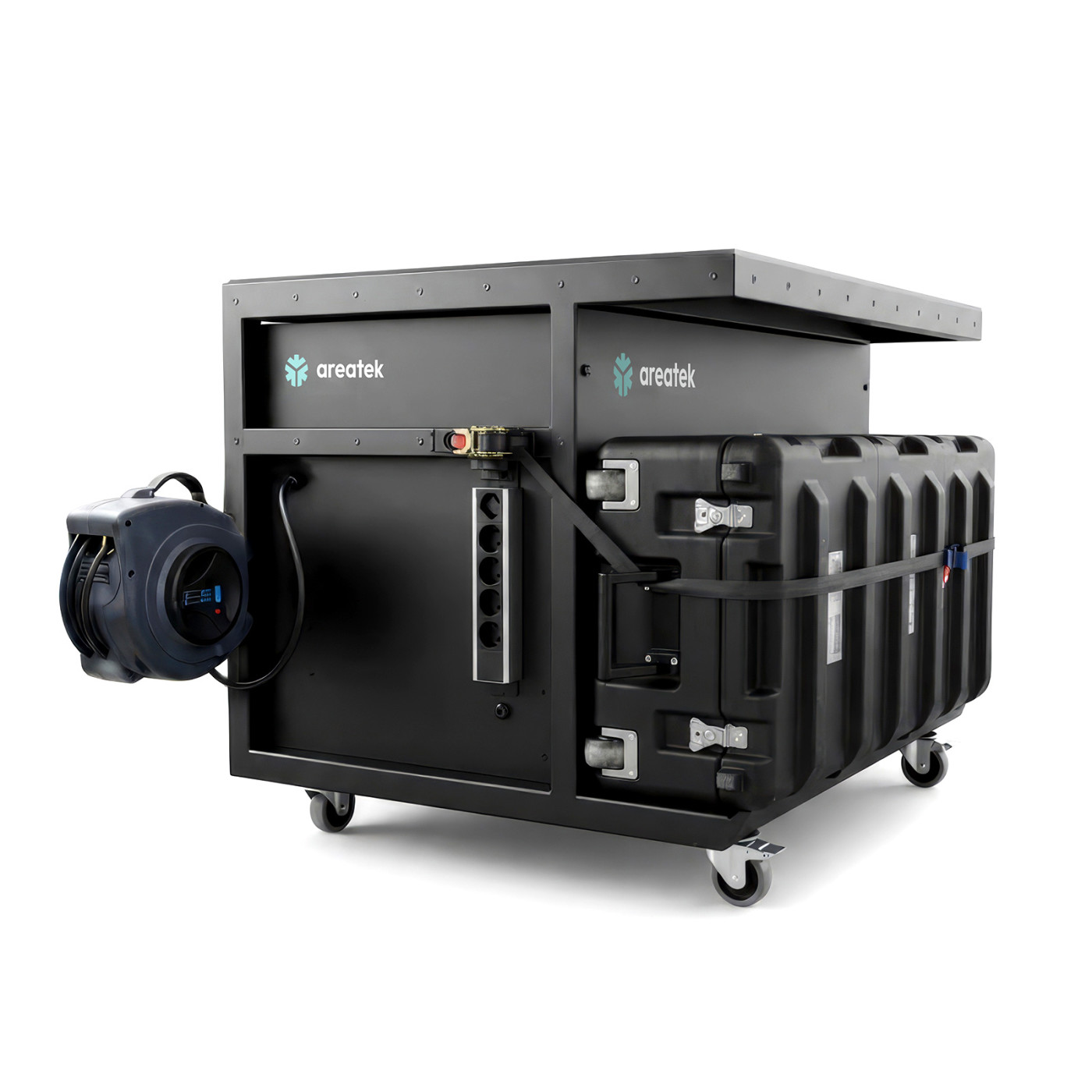

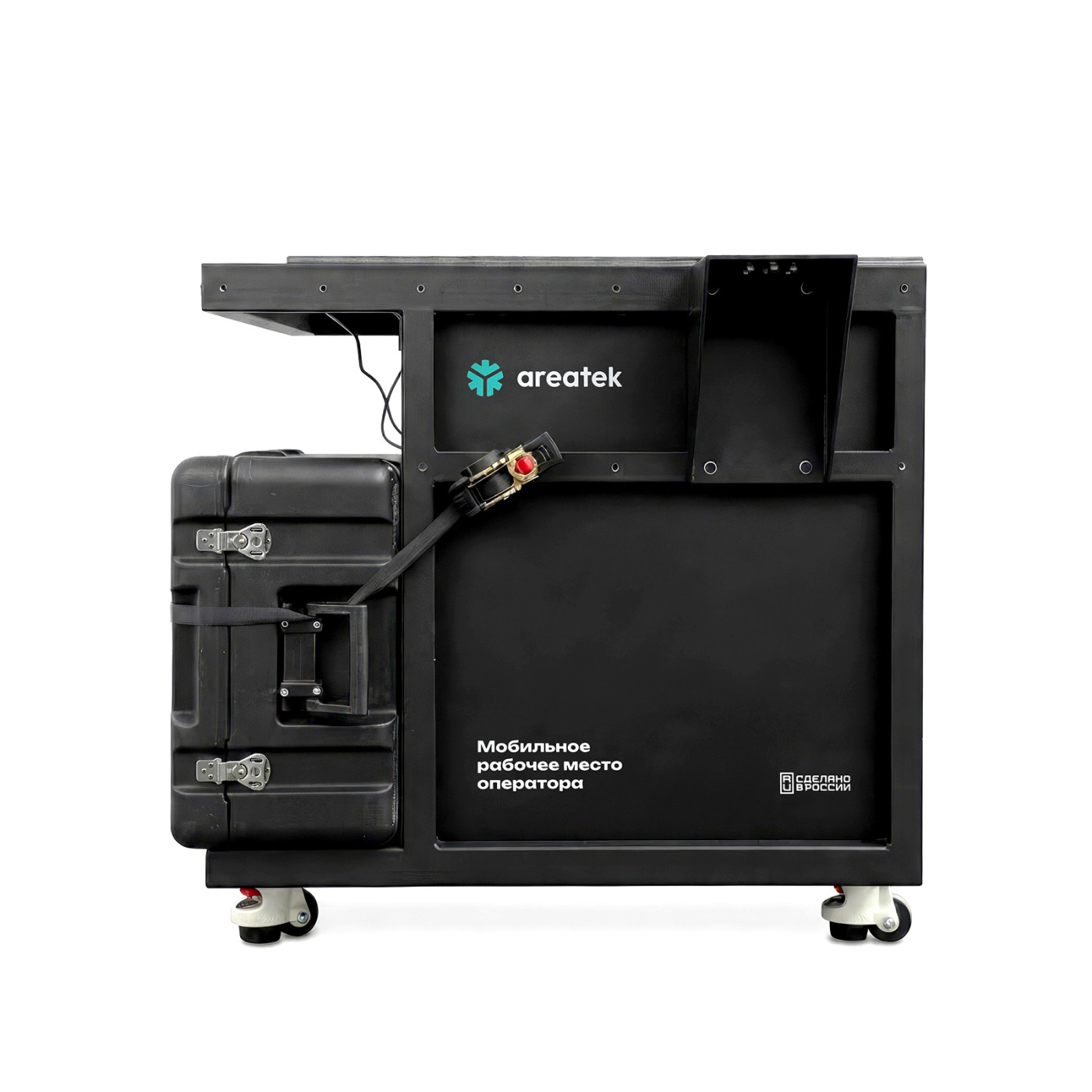

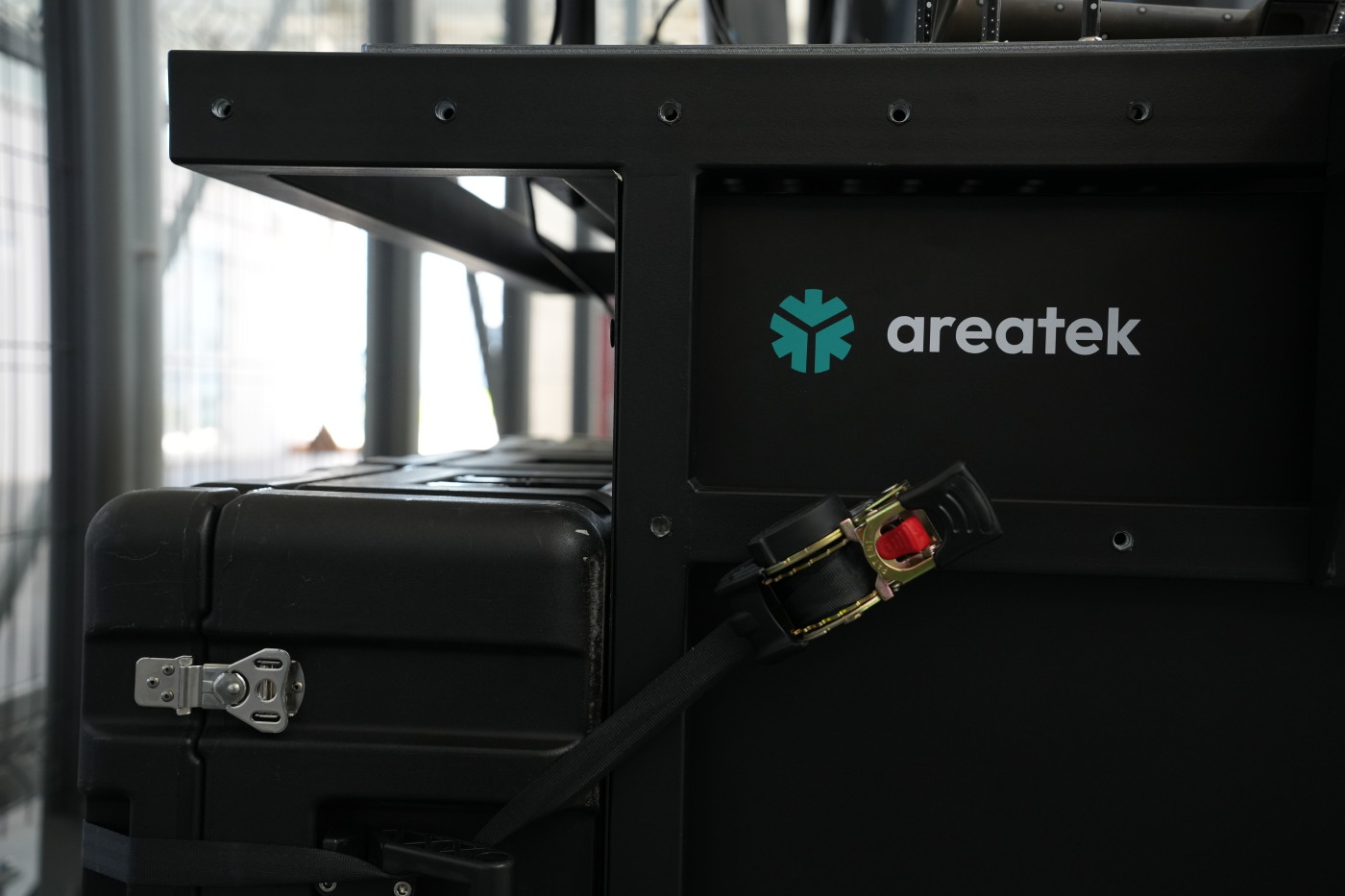

• Специальный отсек под кейс измерительной руки: В нише подстолья предусмотрено место для транспортировки штатного кейса. Кейс заводится ручкой вверх и надежно фиксируется вытяжной стропой с трещоткой и автоматическим сматыванием.

• Удобное размещение ПК и монитора: Съемная консоль под ноутбук монтируется через пластину-адаптер на каркас стола. Опционально стол комплектуется кронштейном под крупноформатный внешний монитор и открытой нишей для его хранения.

Мобильность, такелаж и транспортировка

• Уверенное движение по цеху: Стол под измерительную руку оснащен 6 усиленными поворотными колесами (3 пары), что позволяет легко преодолевать неровности пола, температурные швы и кабельные желобы.

• Надежное позиционирование на месте: При проведении измерений поворотные колеса блокируются фиксаторами, а 8 резьбовых домкратов выкручиваются до полного снятия нагрузки с колес, обеспечивая абсолютную статичность.

• Готовность к перемещению кран-балкой: В столешнице и каркасе предусмотрены технологические отверстия под штатные рым-болты (хранятся в ложементе). Конструкция рассчитана на строповку с применением канатных строп (типы 1 СК, 2 СК, 4 СК) под углом не более 90̊.

• Безопасная межцеховая и автотранспортировка: В нижней части каркаса расположены рым-болты под стропы и упоры под вилы штабелера. Для транспортировки в кузове автотранспорта предусмотрено раскрепление за нижний ряд отверстий М8 или раму с использованием жестких подпорок под раму подстолья.

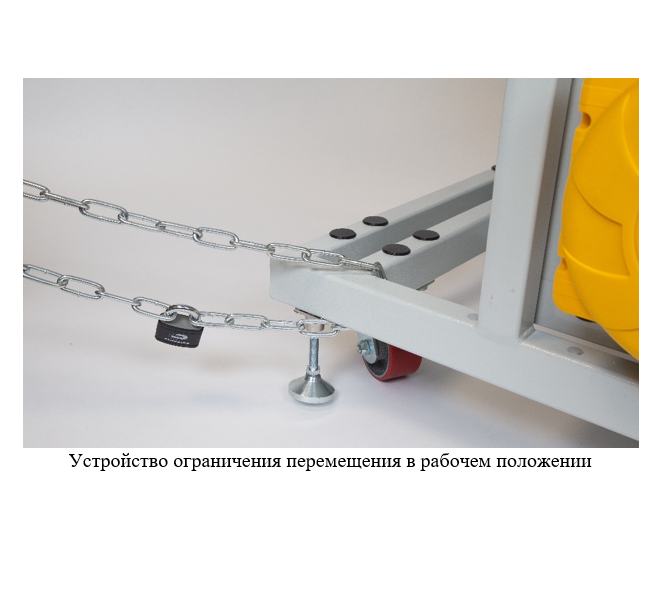

• Защита от несанкционированного перемещения: В нижнем каркасе установлен рым-болт под цепь с замком, выполняющий функцию «противоугонного» устройства на месте стоянки.

Предлагаем заказать мобильное место оператора для измерительной руки PMT ALPHA ARM

Если вас заинтересовала возможность оптимизации процессов производства, вы можете купить мобильное место оператора или заказать демонтрацию оборудования, обратившись к менеджеру компании через заявку на сайте, электронную почту  info@3dcontrol.ru или телефон 8 800 201 55 75. Осуществляем поставки во все регионы России. Опыт и высокая компетентность специалистов компании позволяет нам решать сложные задачи в сфере 3д измерений в различных отраслях промышленности.

1. Обеспечение точности измерений: Совместная жесткость столешницы и подстолья сохраняет неизменным взаимное положение детали и реперных точек манипулятора даже при перемещении прибора между точками стояния.

2. Многовариантная установка манипулятора:

   • На консольный инструментальный столик (с адаптером вне столешницы);
   • На стандартную базовую плиту на столешнице;
   • На подставку с магнитной фиксацией;
   • На специализированный адаптер на столешнице.

3. Мобильность и маневренность: Перемещение по цеху обеспечивается 6 усиленными поворотными колесами (3 пары: вдоль фасадов и по бокам), что позволяет преодолевать неровности и желоба.

4. Надежная фиксация на рабочем месте: Разгрузка колес и жесткое горизонтальное позиционирование осуществляются с помощью 8 настраиваемых резьбовых домкратов и нажимных фиксаторов колес.

5. Адаптивность к такелажу и грузоперевозкам:

   • Конструкция рассчитана на перемещение кран-балкой (предусмотрены отверстия в столешнице под комплектные рым-болты под стропы типов 1 СК, 2 СК, 4 СК);

   • Предусмотрены специализированные точки фиксации (через нижние рым-болты М8 или за упоры-ограничители рамы) и технологические подпорки для транспортировки в кузове грузового автотранспорта.

6. Автономность и защита данных: ИБП защищает процесс измерений от скачков и внезапного отключения электроэнергии в сети.

Технические характеристики
