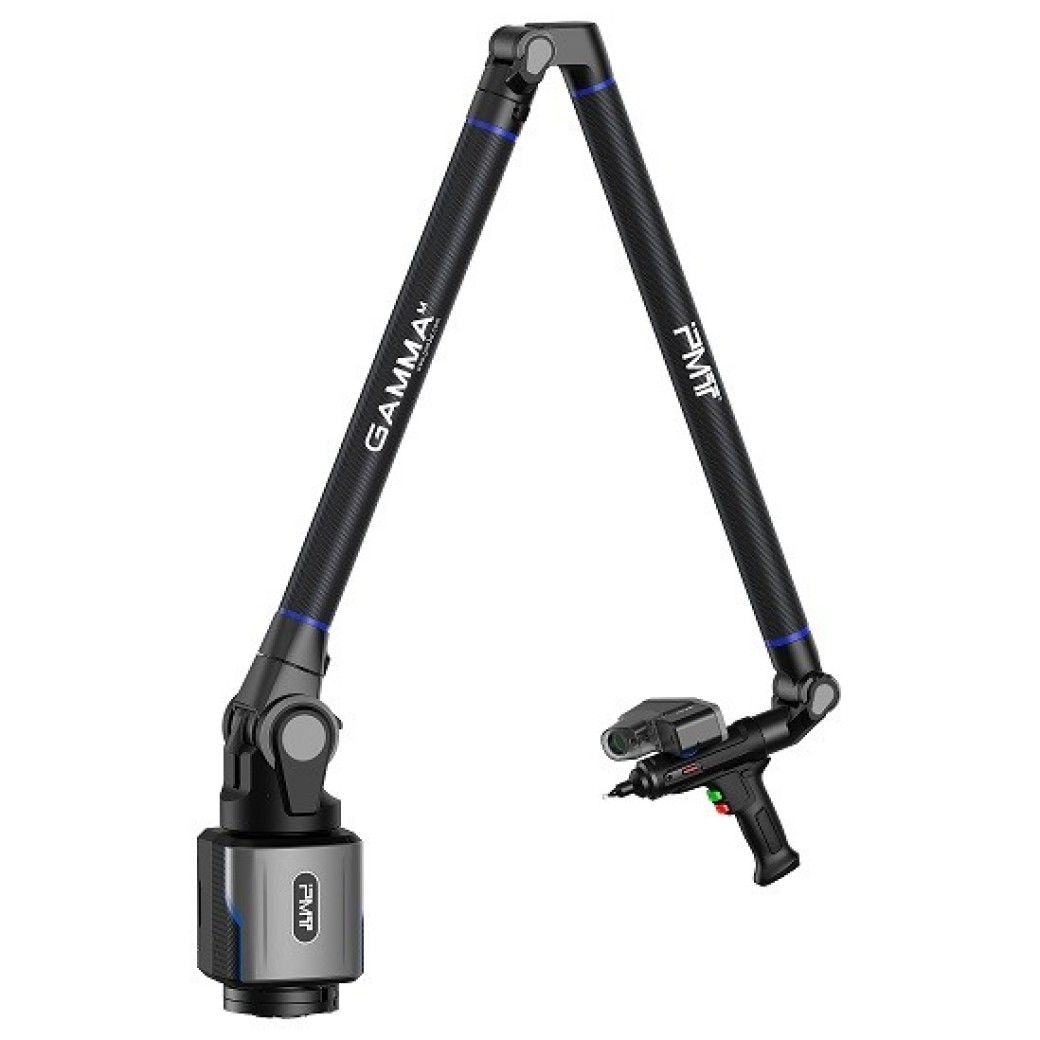

Измерительные руки PMT GAMMA+ серия M

Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Измерительные руки PMT GAMMA+ серия M
Стоимость
По запросу
Запросить предложение Заказать бесплатную демонстрацию
  • Официальные дилеры
  • Собственная сервисная служба
  • Поставки по России и СНГ

Стандартное решение для портативных высокоточных измерений от PMT Technologies.

Стандартное решение для портативных высокоточных измерений от PMT Technologies.

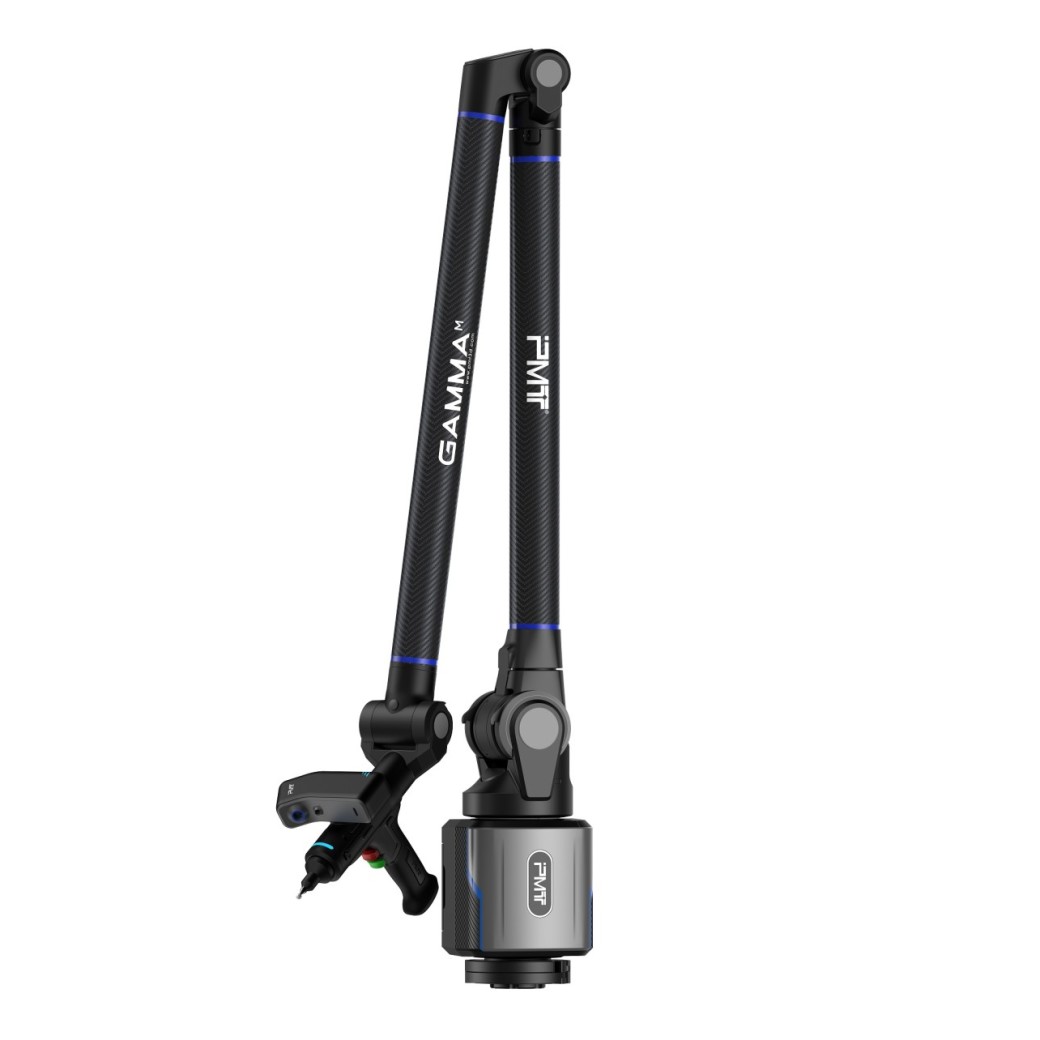

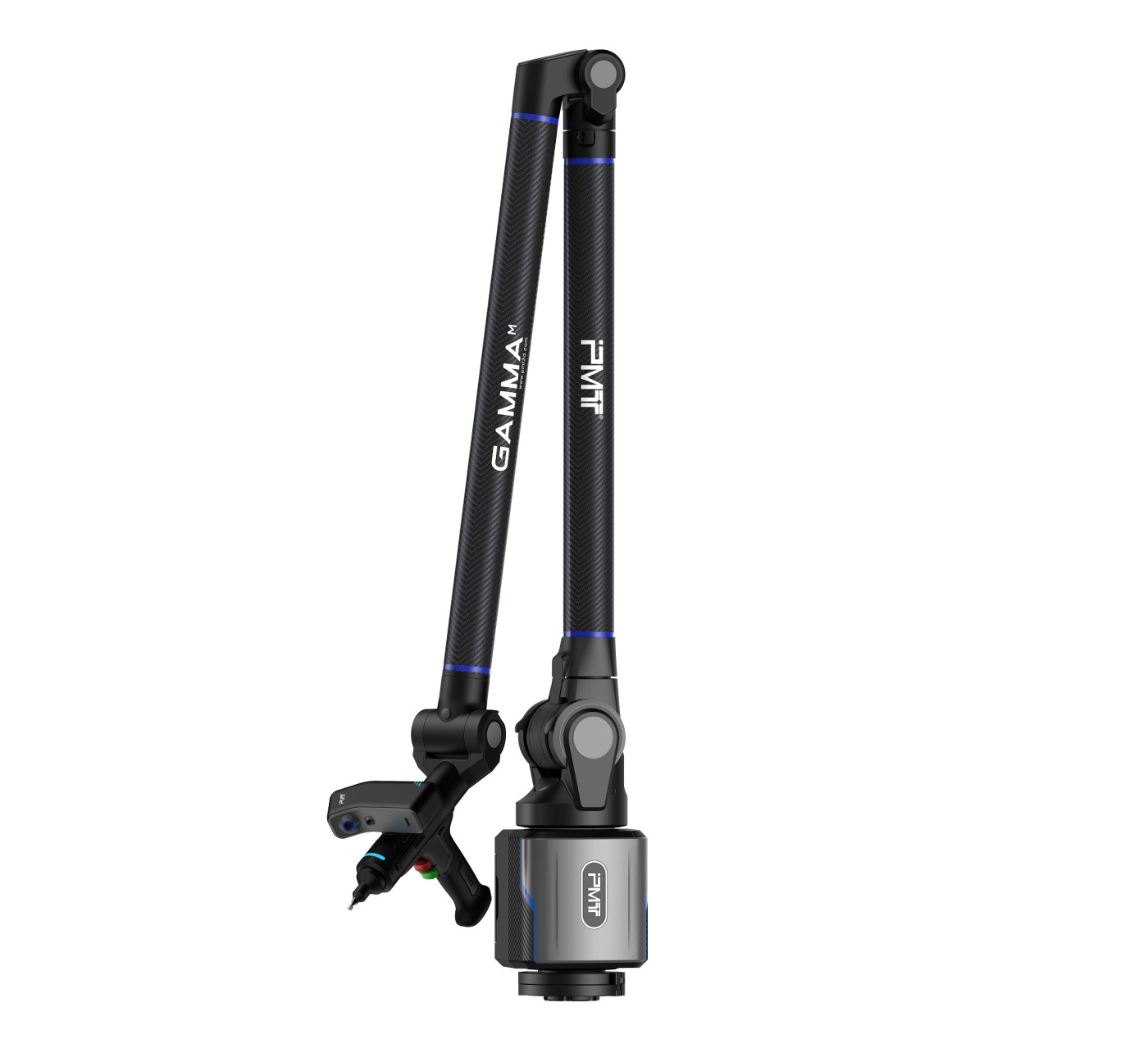

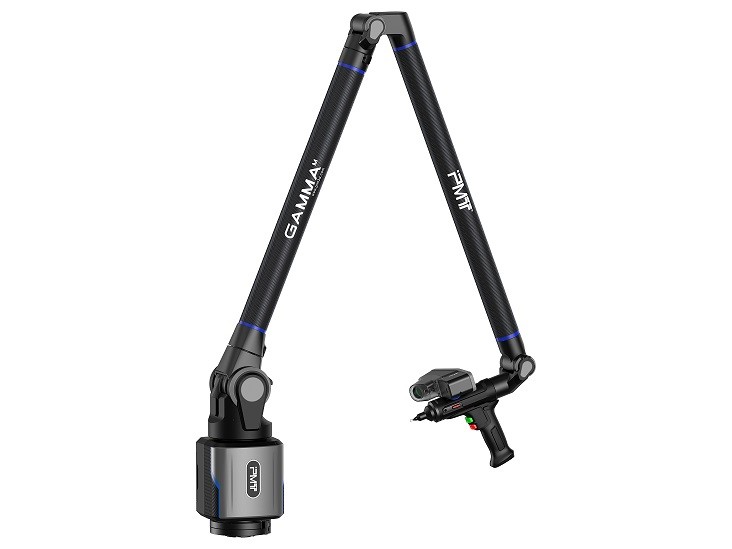

Измерительные руки PMT GAMMA+ серия M

Благодаря инновационной системе двойной опоры, обеспечивающей максимальную жесткость конструкции, измерительные руки PMT GAMMA+ стали настоящим эталоном в сфере портативных измерений. Это первая в мире модель с технологией внешней развязки и встроенной системой балансировки.

PMT GAMMA+ отличается высокой производительностью, универсальностью применения, низким энергопотреблением и минимальной нагрузкой на оси. Увеличенное время непрерывной работы делает измерительную руку максимально стабильной, надежной и удобной в эксплуатации.

Система портативных измерений нового поколения

  • Первая в мире система внешней развязки и встроенная система балансировки
  • Улучшенная стабильность
  • Улучшенный баланс
  • Уменьшенный вес
  • Меньше деформаций и затрат
  • Улучшение эффективности измерений на 40%

Характеристики:

  • Система двойного крепления оси
  • Установочное кольцо быстрого монтажа с 4 ручками
  • Упрощенная установка и снятие
  • Специализированный модуль Wi-Fi
  • Улучшенный 5G Wi-Fi модуль
  • Быстрее скорость передачи данных
  • Интеллектуальная система автоматического определения щупов
  • Облегченные щупы с интегрированными датчиками для быстрой смены щупов без повторной калибровки. совместимая с универсальной системой щупов PMT
  • Высокоскоростное проводное USB соединение
  • Более стабильная передача данных
  • Расширенная полоса передачи данных
  • Вращающийся стол – 8 ось
  • Уменьшение «мертвых» зон при измерениях
  • Углеродное волокно аэрокосмического класса
  • Обновленная конструкция соединительного штока
  • Лучшая сопротивляемость скручиванию
  • Лучшее сопротивление изгибу
  • Встроенные температурные датчики
  • Симуляция управления мышью
  • Отслеживание наклона
  • Режим внешней синхронизации
Оптимизированная конструкция: Значительное снижение веса
Оптимизированная конструкция оптики: Более стабильная точность сканирования
Режим защиты глаз: Регулировка яркости лазера

Сканирование под 90 градусов: Сканирование с верхним положением сканера и расширенной областью сканирования
Несколько режимов сканирования: Позволяет с легкостью справляться с различными задачами сканирования
Улучшенная система управления температурным режимом: Поддерживает сканер в оптимальных условиях работы

Предлагаем купить измерительную руку PMT GAMMA+ серии M

Менеджер нашей компании 3D Control проконсультирует вас по вопросу покупки измерительной руки PMT или другого 3d-оборудования. Мы проведем бесплатную презентацию оборудования и обучение сотрудников.

Для получения коммерческого предложения оставьте заявку на сайте, электронной почте info@3dcontrol.ru или позвоните по телефону 8 800 201 55 75.

Сканируйте более уверенно и быстро

Рабочий стол, который представляет собой восьмую ось позволяет расширить диапазон измерений. Это дает пользователю возможность измерять, оцифровывать и сканировать характеристики как малых, так и больших изделий, используя лишь одно положение руки. В результате, время выполнения измерения можно сократить до 40%, по сравнению со стандартной 7-осевой рукой.

Повышение эффективности работы оператора

Данная функция позволяет уменьшить проблему измерения «мертвых» зон, что дает возможность минимизировать остановку измерения изделия. Это также позволяет оцифровывать детали более полноценно и быстро.

Ускорение последующих задач обработки

Следующие после сканирования задачи по обработки сканов значительно упрощаются и ускоряются, т.к. уменьшается количество отдельных сканов. Которые необходимо совмещать, благодаря отсутствию перемещения руки вокруг детали или изменения положения детали для измерения всех необходимых параметров.

Новейшие технические решения, встроенные в систему PMT GAMMA ARM

Система двойного крепления оси
  • Улучшенная стабильность
Установочное кольцо быстрого монтажа с 4 ручками
  • Использование двумя руками
  • Упрощенная установка и снятие
Специализированный модуль Wi-Fi
  • Улучшенный 5G Wi-Fi модуль
  • Быстрее: скорость передачи данных

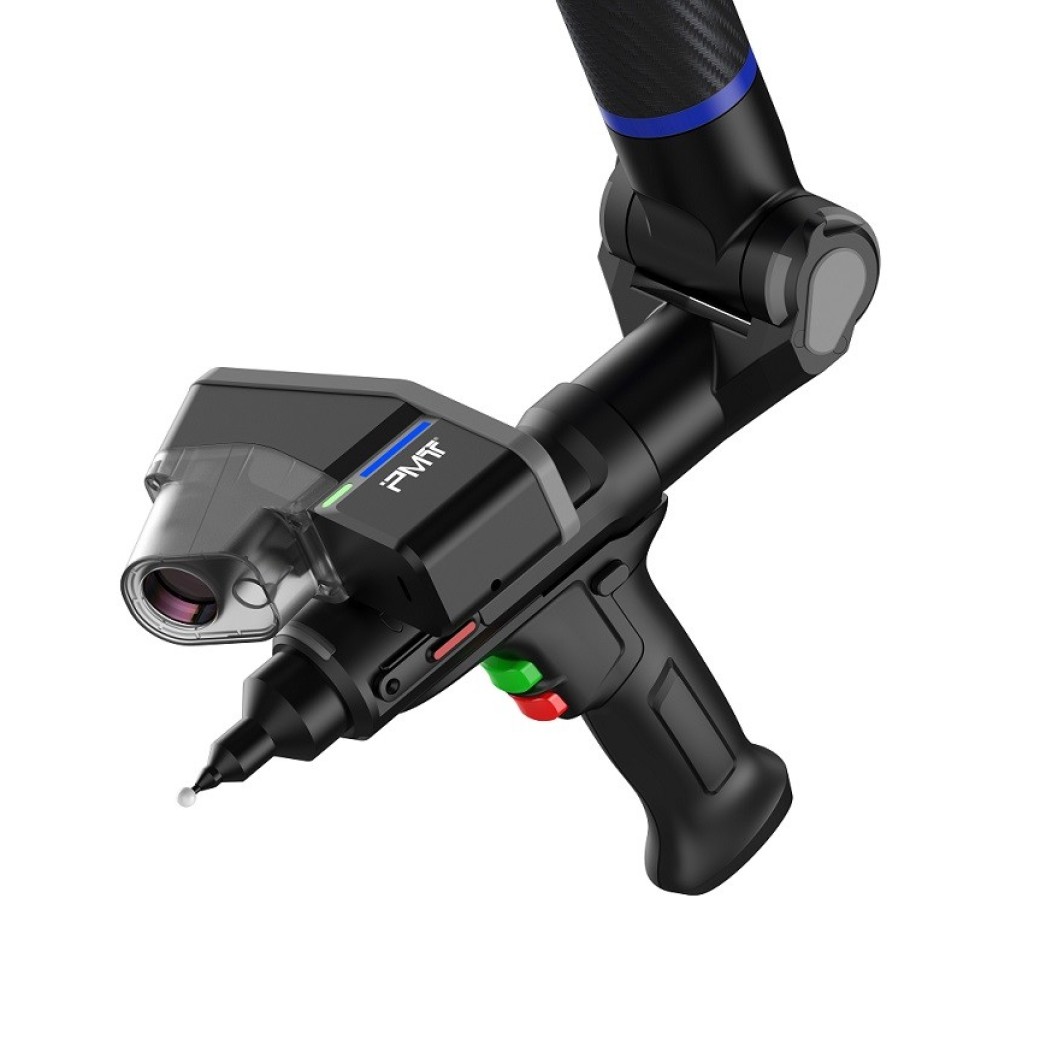

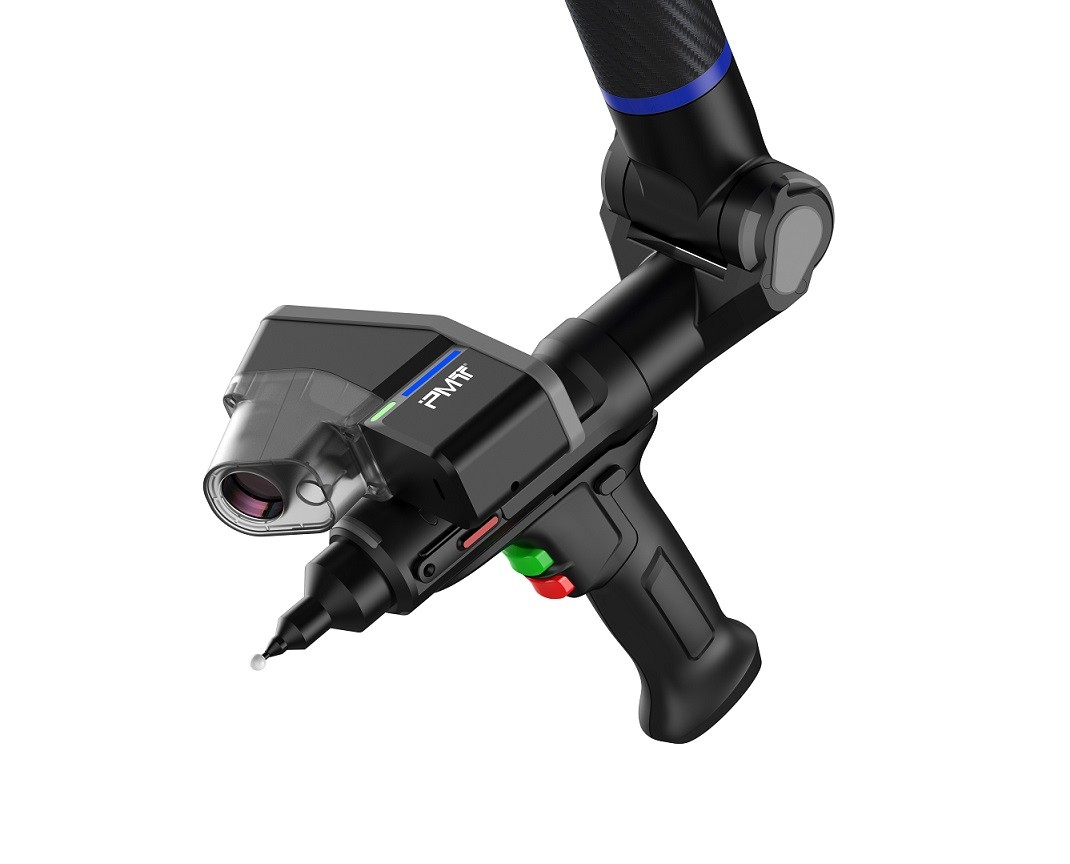

Система интеллектуальных датчиков определения щупа
  • Интегрированная облегченная система щупа, быстрая смена щупа без повторной калибровки, совместима с универсальной системой щупов.
Высокоскоростное проводное соединение USB
  • Более стабильная передача данных
  • Расширенная полоса передачи данных

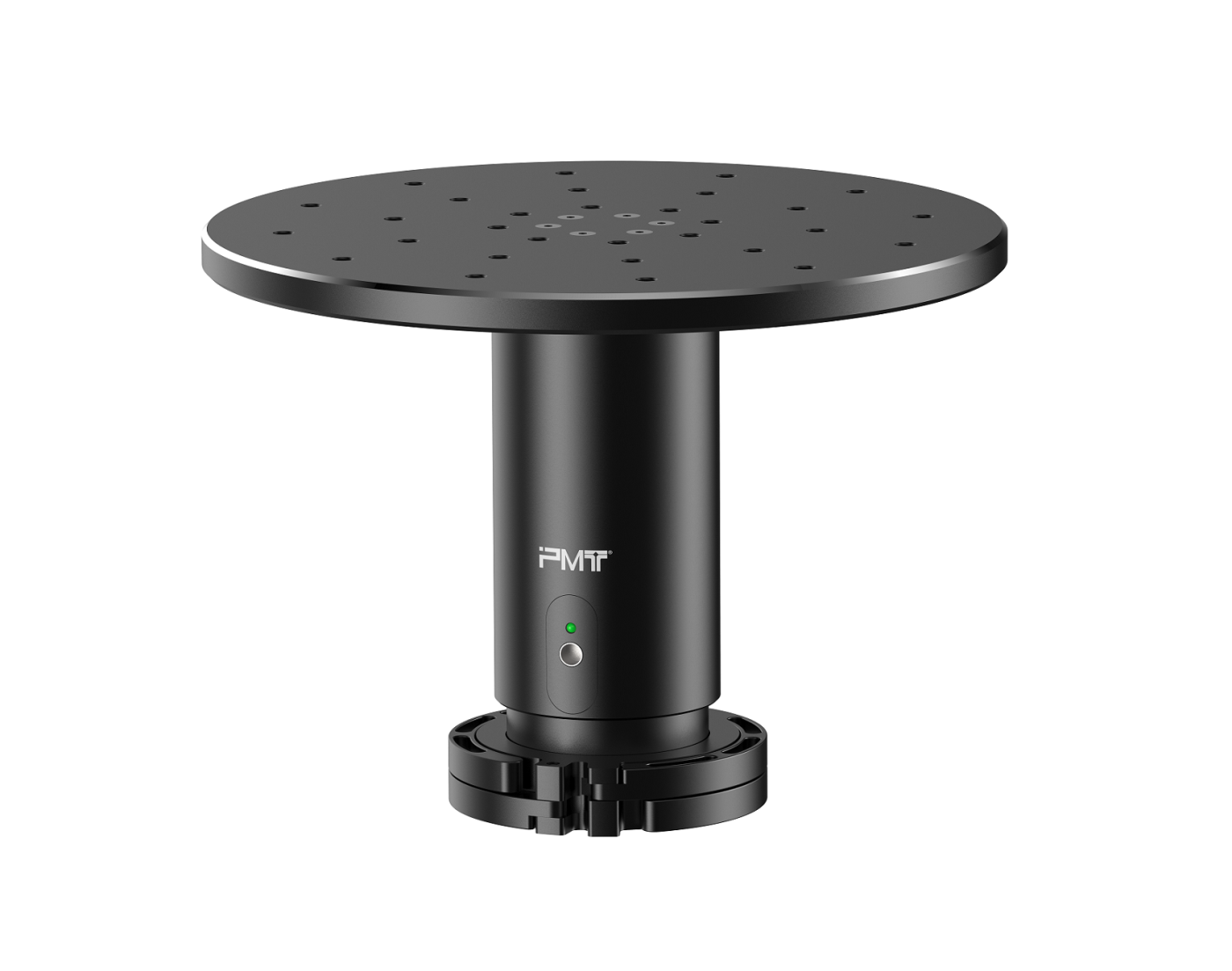

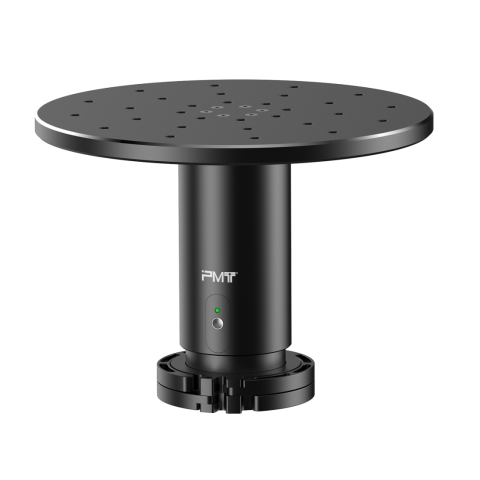

Вращающийся стол
  • Улучшение эффективности на 40%
  • Уменьшение «мертвой» зоны измерения
Углеродное волокно аэрокосмического класса
  • Заново спроектированные слои
  • Соединительная тяга
  • Лучшая сопротивляемость скручиванию
  • Лучшее сопротивление изгибу
Мониторинг температуры
Симуляции мыши
Отслеживание наклона
Режим внешней синхронизации
Драйвера устройства

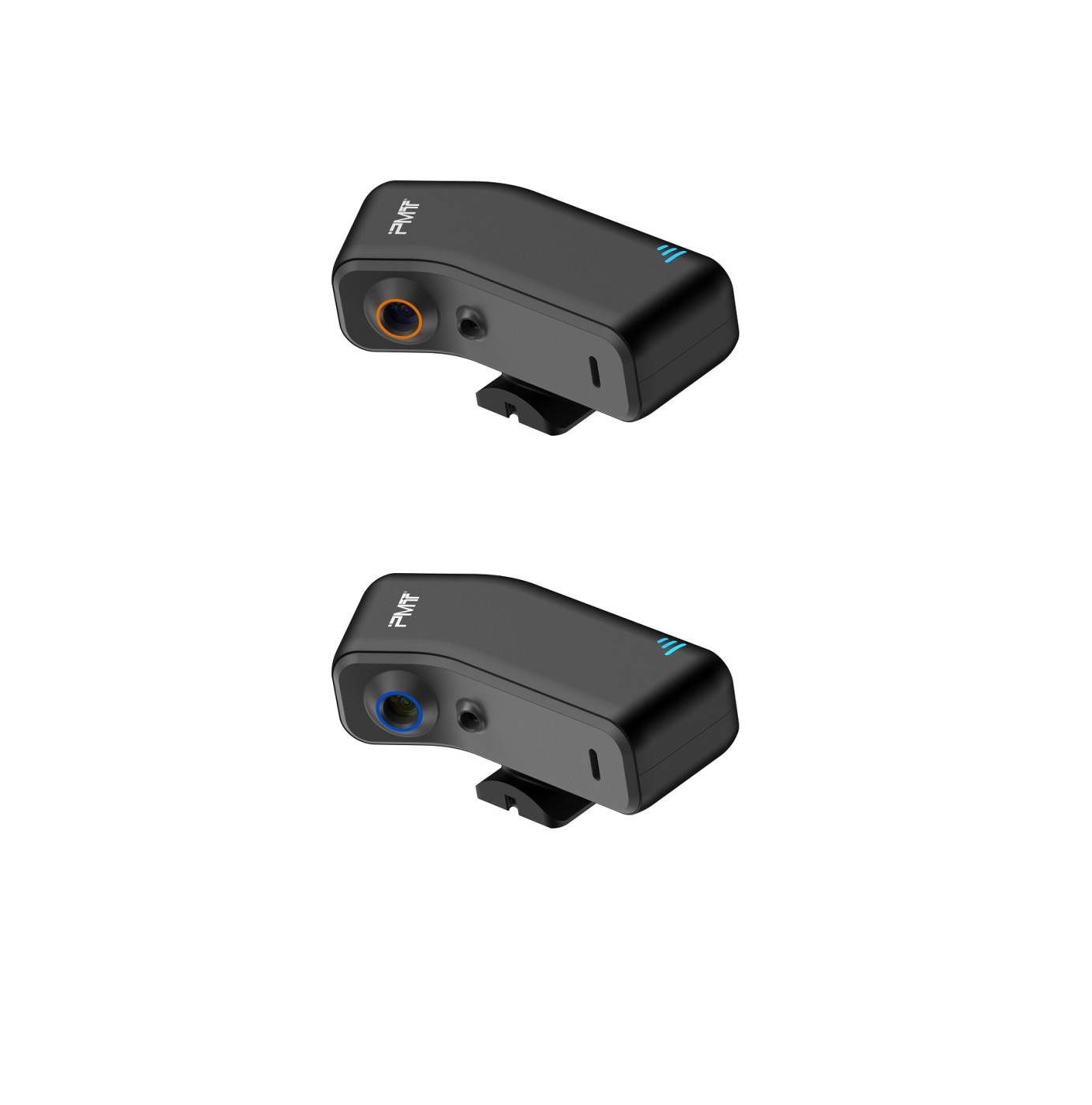

Спецификация лазерного сканера

Серия
GH

GS
Точность
15

 28
Фокусное расстояние
Большая область
220 мм
Средняя область
157 мм
Маленькая область
110 мм
Ширина сканирования
Большая область
150 мм
Средняя область
110 мм
Маленькая область
80 мм
Глубина области сканирования
110 мм
Точек в линию
4000
Частота сканирования
300
Скорость сбора точек
1200000/с
Тип лазера
450нм, 2 класс
Вес
435 г.

Измерительный диапазон рук PMT GAMMA ARM

 Диапазон
L1
L2
1.5 м
375 мм (14.76)
375 мм (14.76)
2 м
500 мм (19.69)
500 мм (19.69)
2.5 м
625 мм (24.61)
625 мм (24.61)
3 м
750 мм (29.53)
750 мм (29.53)
3.5 м
875 мм (34.45)
875 мм (34.45)
4 м
1000 мм (39.37)
1000 мм (39.37)
4.5 м
 1125 мм (44.29)
 1125 мм (44.29)


Спецификация измерительных рук PMT GAMMA ARM

 Диапазон  SPAT  EUNI PSIZE  P FORM LDIA
6-Axis 7-Axis 6-Axis 7-Axis 6-Axis 7-Axis 6-Axis 7-Axis 6-Axis 7-Axis
1.5м

0.018

0.020

0.024

0.025

0.009

0.011

0.016

0.020

0.028

0.043
2.0м

0.020

0.022

0.026

0.030

0.010

0.012

0.018

0.022

0.032

0.047
2.5м

0.023

0.026

0.029

0.032

0.012

0.013

0.022

0.025

0.037

0.051
3.0м

0.034

0.042

0.041

0.053

0.015

0.020

0.031

0.035

0.051

0.073
3.5м

0.043

0.055

0.055

0.066

0.019

0.024

0.038

0.043

0.066

0.094
4.0м

0.052

0.065

0.066

0.082

0.023

0.029

0.043

0.048

0.083

0.120
4.5м

0.061

0.073

0.089

0.099

0.038

0.043

0.078

0.082

0.108

0.137

SPAT – тест перемещения руки по одной точке
Euni – ошибка расстояние между двумя точками в сравнении с номинальными значениями
Psize – ошибка определения размера сферы в сравнении с номинальным значением
Pform – погрешность формы сфера контактным методом
LDIA – ошибка определения положения центра сферы (диаметр сферической зоны в котором содержатся центра всех сфер, измеренных в разных положениях рук)

Точность - Контактные измерения (Рука PMT + 8-я ось)

 Диапазон

 GAMMA P GAMMA M GAMMA E
6-осевая + 8-я ось        7-осевая + 8-я ось  6-осевая + 8-я ось 7-осевая + 8-я ось 6-осевая + 8-я ось     7-осевая + 8-я ось
1.5м 0.024мм 0.038мм 0.028мм 0.043мм 0.038мм 0.048мм
2.0м 0.030мм 0.042мм 0.032мм 0.047мм 0.041мм 0.052мм
2.5м 0.032мм 0.046мм 0.037мм 0.051мм 0.050мм 0.058мм
3.0м 0.045мм 0.071мм 0.051мм 0.073мм 0.080мм 0.091мм
3.5м 0.060мм 0.091мм 0.066мм 0.094мм 0.098мм 0.115мм
4.0м 0.075мм 0.112мм 0.083мм 0.120мм 0.116мм 0.140мм
4.5м 0.101мм 0.132мм 0.108мм 0.137мм 0.128мм 0.158мм

Контактные измерения (Рука PMT + 8-ось): согласно ISO 10360-12; определяемая ошибка LDIA  (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.

Точность - Измерение бесконтактным методом (ScanArm)

 Диапазон

 GAMMA P GAMMA M GAMMA E
GH GS GH GS GH GS
1.5м 0.035мм 0.040мм 0.038мм 0.045мм 0.045мм 0.050мм
2.0м 0.038мм 0.043мм 0.040мм 0.050мм 0.051мм 0.058мм
2.5м 0.042мм 0.048мм 0.045мм 0.055мм 0.057мм 0.065мм
3.0м 0.047мм 0.055мм 0.052мм 0.062мм 0.065мм 0.075мм
3.5м 0.060мм 0.068мм 0.065мм 0.076мм 0.085мм 0.095мм
4.0м 0.074мм 0.079мм 0.081мм 0.090мм 0.105мм 0.110мм
4.5м 0.120мм 0.125мм 0.131мм 0.139мм 0.150мм 0.185мм

Измерение бесконтактным способом (PMTScanArm): согласно ISO 10360-8 приложение D определяется как LDIA (диаметральная ошибка положения центра сферы)  – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.

Точность – Измерение бесконтактным методом (PMTScanArm + 8-я ось)

 Диапазон

 GAMMA P GAMMA M GAMMA E
GH GS GH GS GH GS
1.5м 0.035мм 0.040мм 0.038мм 0.045мм 0.045мм 0.050мм
2.0м 0.038мм 0.043мм 0.040мм 0.050мм 0.051мм 0.058мм
2.5м 0.042мм 0.048мм 0.045мм 0.055мм 0.057мм 0.065мм
3.0м 0.047мм 0.055мм 0.052мм 0.062мм 0.065мм 0.075мм
3.5м 0.060мм 0.068мм 0.065мм 0.076мм 0.085мм 0.095мм
4.0м 0.074мм 0.079мм 0.081мм 0.090мм 0.105мм 0.110мм
4.5м 0.120мм 0.125мм 0.131мм 0.139мм 0.150мм 0.185мм

Измерение бесконтактным способом (PMTScanArm + 8-я ось): согласно ISO 10360-8 приложение D; определяется как LDIA (диаметральная ошибка положения центра сферы) - – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.

Диапазон рабочей температуры: 0°С-50°С
Изменение температуры: 3°С / 5 мин
Рабочая влажность: 40 – 70%, без конденсата
Вес: от 8,8 до 10,6 кг
Продолжительность работы батареи: от 16 ч для 1 батареи, от 32 ч для 2 батарей (при контактных измерениях)
Источник питания: универсальное мировое напряжение: 100-240 VAC, 50/60 Hz
Режим передачи данных: USB или Wi-Fi
