Кейс: внедрение измерительной руки PMT ALPHA в транспортном машиностроении

Исходная задача

На предприятии транспортного машиностроения возникла необходимость внедрения высокоточного контроля геометрии деталей и узлов. Ранее заказчик не эксплуатировал высокоточное измерительное оборудование подобного класса.

Задачей проекта являлось приобретение портативной координатно-измерительной машины типа “рука” и интеграция системы «под ключ» с прохождением метрологической поверки, калибровкой, полной подготовкой персонала и последующим сервисным обслуживанием.

Выполненные работы

Areatek – эксклюзивный дистрибьютор измерительного оборудования PMT в России. Мы обеспечили полный цикл внедрения измерительной руки PMT ALPHA.

Измерительные руки PMT занимают ТОП-1 по объему импорта в РФ за последние три года, а общее количество поставленных измерительных рук PMT специалистами Areatek превышает 150 единиц.

Этапы реализации проекта:

1. Метрологическая подготовка
   Перед отгрузкой оборудования на площадку заказчика инженеры Areatek провели первичную поверку и калибровку измерительной системы PMT ALPHA, подтвердив ее соответствие метрологическим стандартам.
2. Поставка и ввод в эксплуатацию

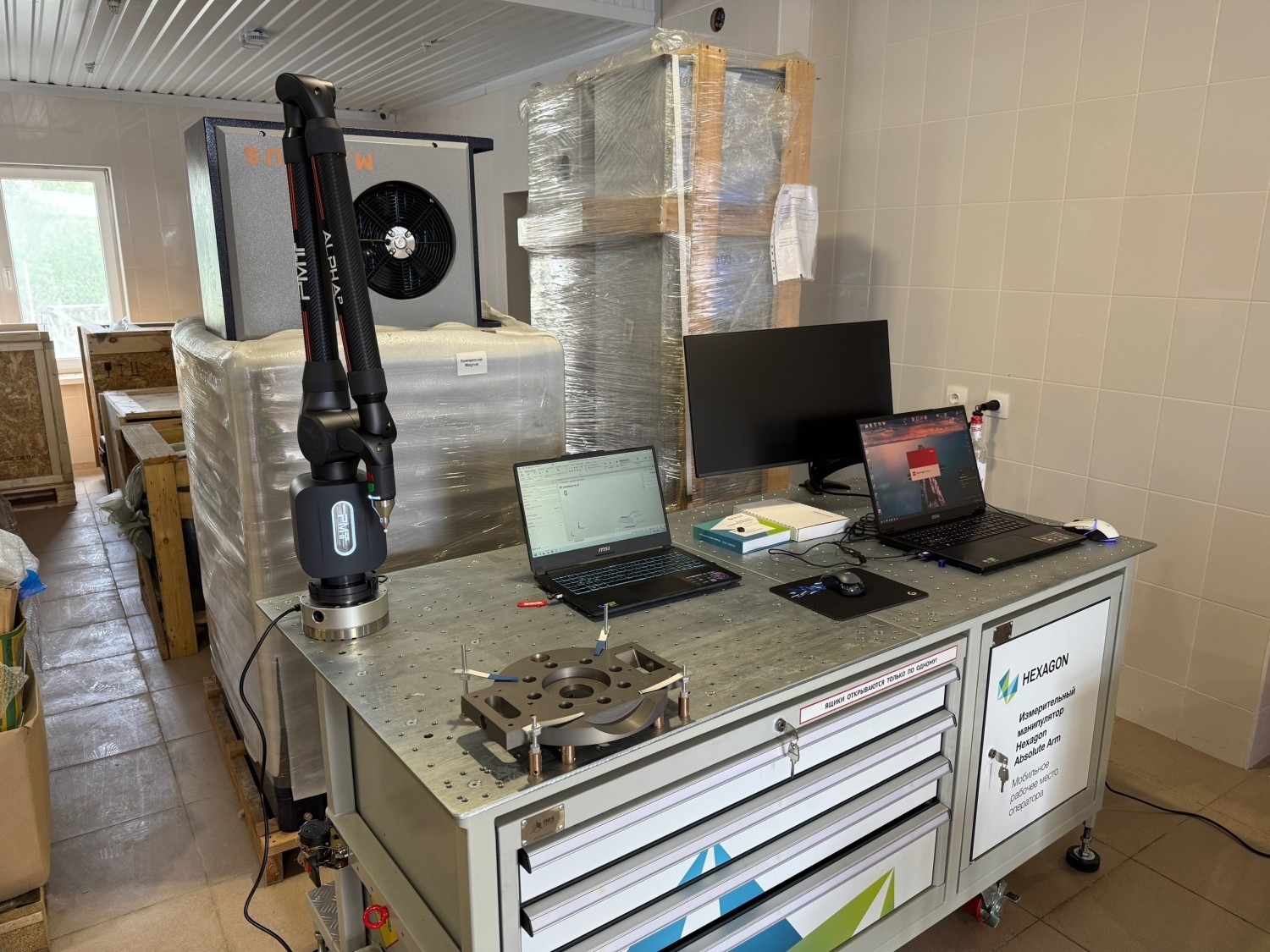

   Оборудование было доставлено на предприятие заказчика в состоянии полной готовности к выполнению измерительных задач.
3. Пятидневный курс обучения специалистов

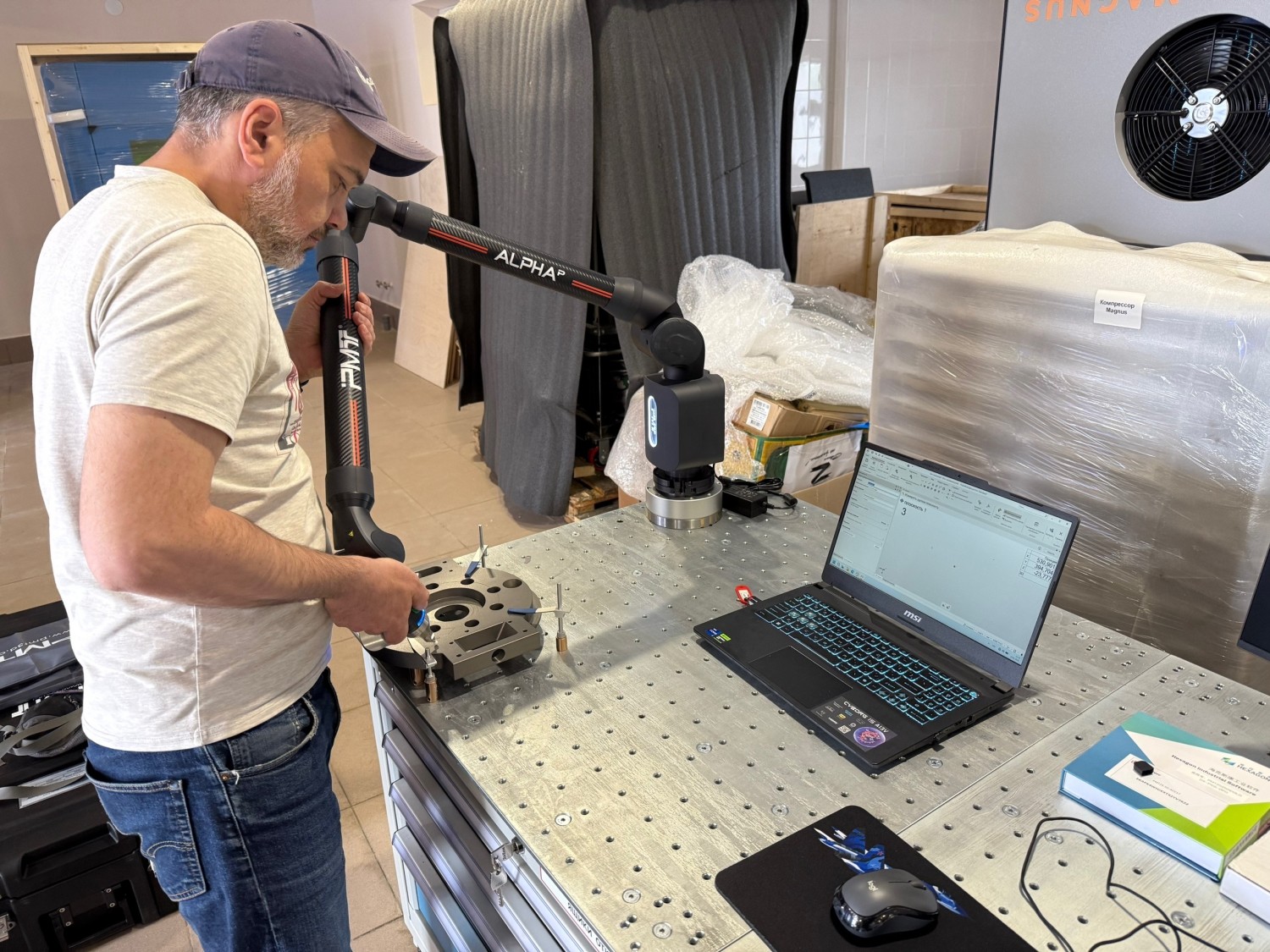

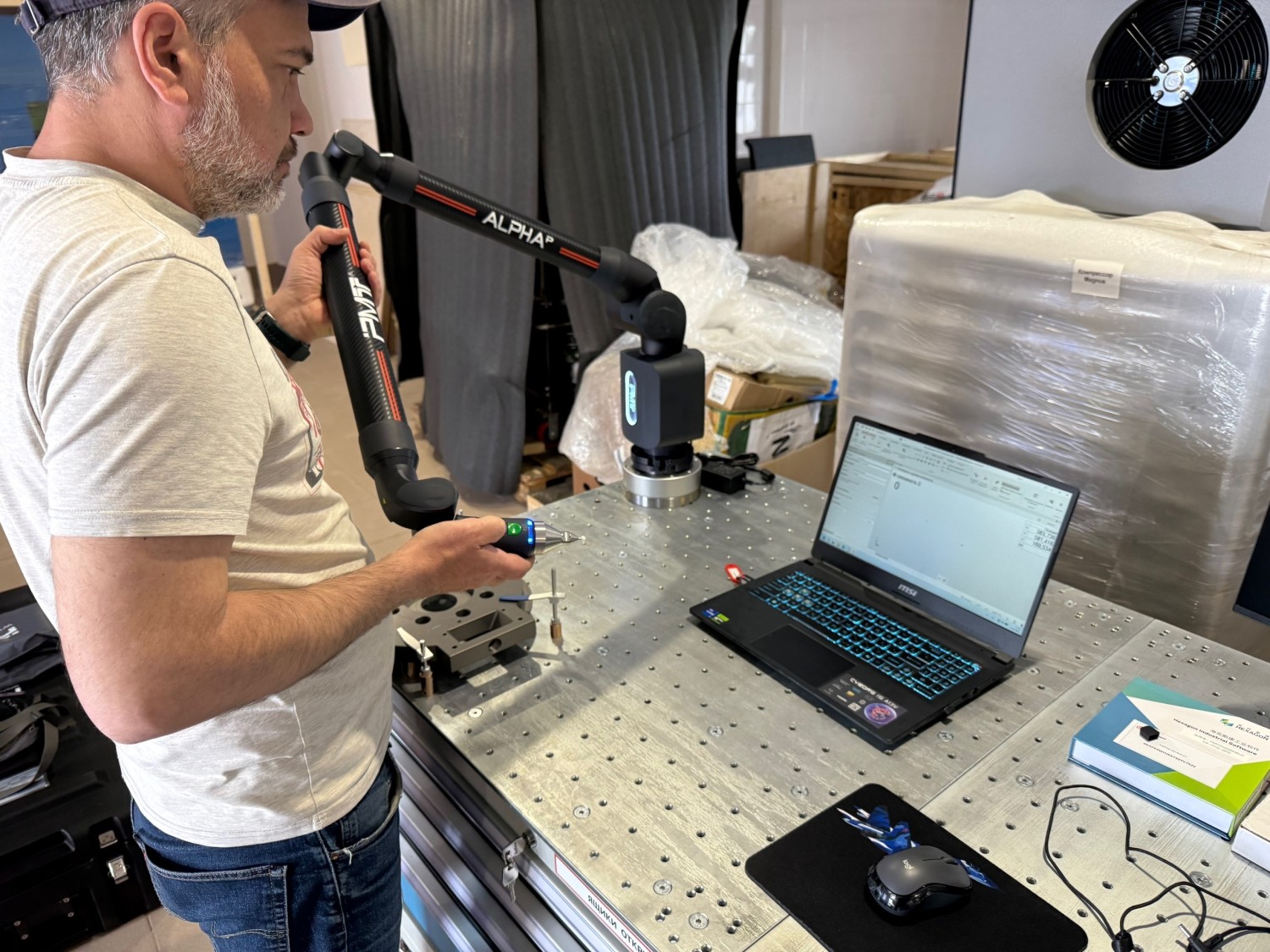

   Инженер компании Areatek провел 5-дневную практическую подготовку сотрудников заказчика (метрологов, инженеров по качеству и технологов) по работе с измерительной рукой ALPHA и профильным специализированным ПО:

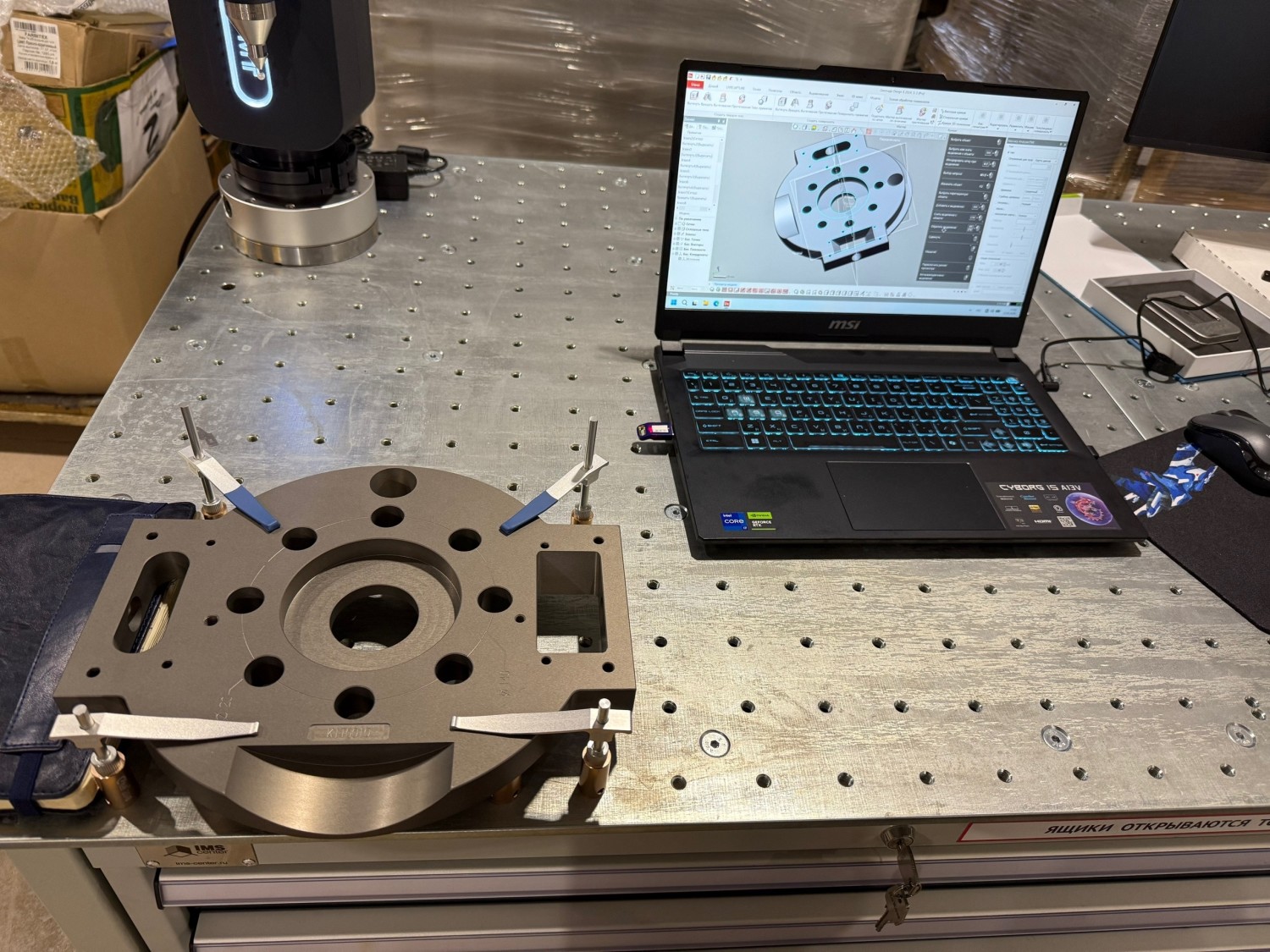

   • Работа в PolyWorks: проведение высокоточного контроля геометрии основных и сопутствующих деталей, выполнение измерений, автоматический анализ отклонений и формирование измерительных отчетов.
   • Работа в Geomagic: обработка полученных полигональных данных, построение твердотельных 3D-моделей и выполнение реверс-инжиниринга деталей различной сложности.
4. Послепродажное сопровождение
   После завершения обучения Areatek обеспечивает консультационную поддержку операторов, гарантийное и постгарантийное техническое обслуживание для поддержания точности и максимального срока службы измерительной руки.

Результат

В результате реализации проекта предприятие транспортного машиностроения получило:

• Полностью проверенную и откалиброванную измерительную руку PMT ALPHA, готовую к решению сложных производственных задач.
• Квалифицированный персонал, умеющий самостоятельно проводить 3D-контроль геометрии деталей в PolyWorks, создавать твердотельные модели и выполнять реверс-инжиниринг в Geomagic.
• Регулярную сервисную и консультационную поддержку от официального дистрибьютора.

Польза для предприятия

Внедрение портативной координатно-измерительной руки PMT ALPHA обеспечивает предприятию ряд практических преимуществ:

• Повышение точности измерений и качества продукции: выявление геометрических отклонений деталей на ранних стадиях производства снижает риск выпуска бракованных изделий и узлов.
• Сокращение времени контроля: сканирование и контактные измерения портативной рукой позволяют быстро получать отчеты о соответствии геометрии требованием КД.
• Ускорение разработки и импортозамещения изделий: освоение технологии реверс-инжиниринга в ПО Geomagic позволяет быстро создавать цифровые 3D-модели существующего оборудования и компонентов, ускоряя подготовку производства.
• Самостоятельность инженерной службы: обученные специалисты предприятия способны без привлечения сторонних экспертов решать задачи контроля качества и обратного проектирования.
• Снижение затрат на эксплуатацию: профессиональное гарантийное обслуживание минимизирует риски простоя оборудования по ремонту и продлевает срок его службы.


Преимущества выбранного метода

Применение мобильной измерительной руки PMT ALPHA в сочетании со специализированным ПО превосходит традиционные ручные методы измерений (штангенциркули, микрометры, шаблоны, ручные высотомеры).

• Вместо измерения отдельных линейных размеров оператор получает исчерпывающую информацию о пространственной геометрии объекта с привязкой к CAD-модели.
• Портативная измерительная рука позволяет проводить измерения непосредственно на рабочем месте или в цеху.
• Использование ПО PolyWorks исключает человеческий фактор при заполнении протоколов измерений – цифровой отчет формируется автоматически с наглядным цветовым картированием отклонений.
• Традиционные методы контроля не позволяют воссоздать сложную геометрию изношенного или импортного изделия для полноценного реверс-инжиниринга, тогда как связка PMT ALPHA и Geomagic решает эту задачу с высокой точностью.

Подбор и демонстрация оборудования

Компания Areatek — эксклюзивный дистрибьютор измерительных систем PMT в России. Мы подбираем конфигурации оборудования под задачи конкретного производства и проводим выездные демонстрации.
