Зубоизмерительные машины Jinliang серии G

Зубоизмерительные машины Jinliang серии G

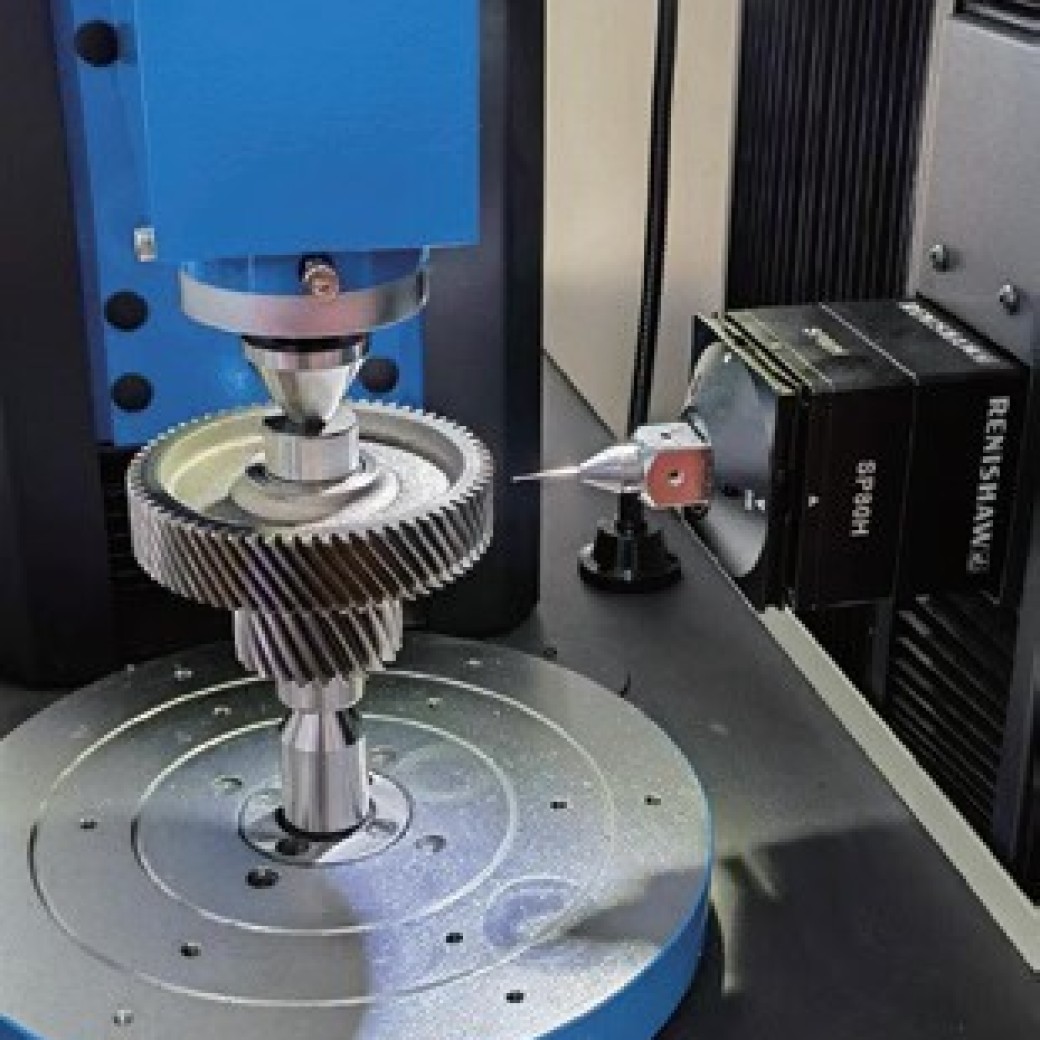

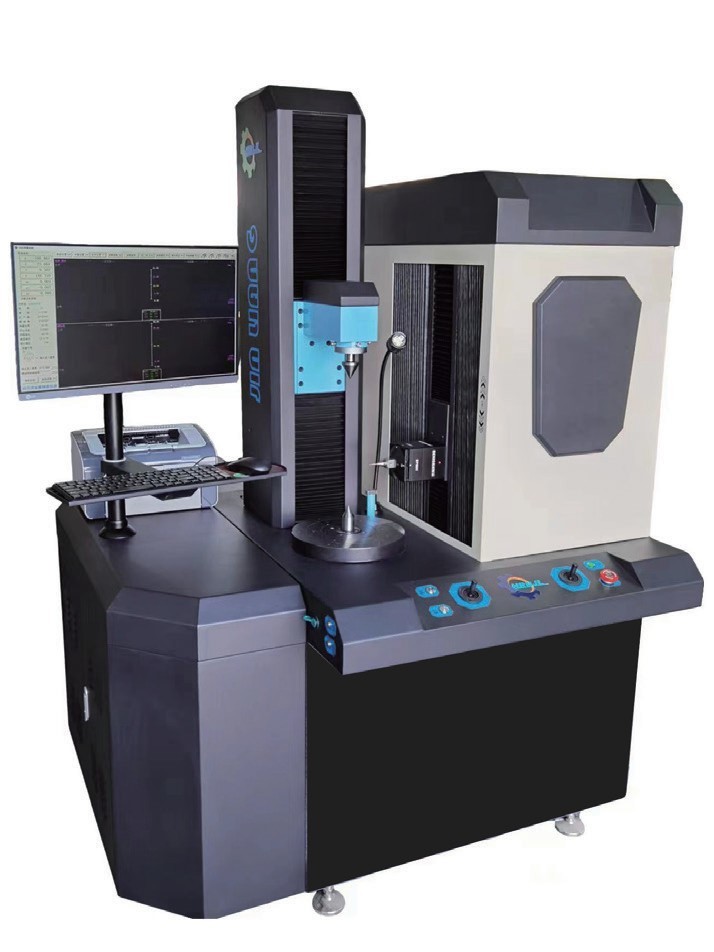

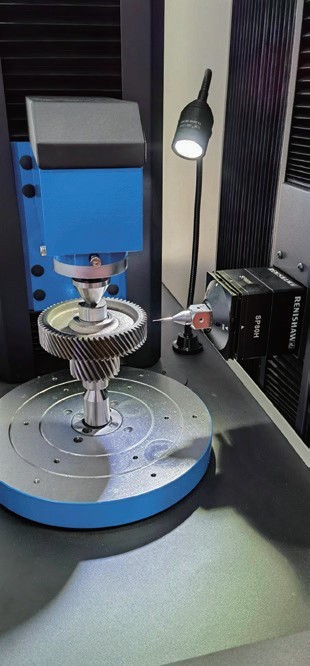

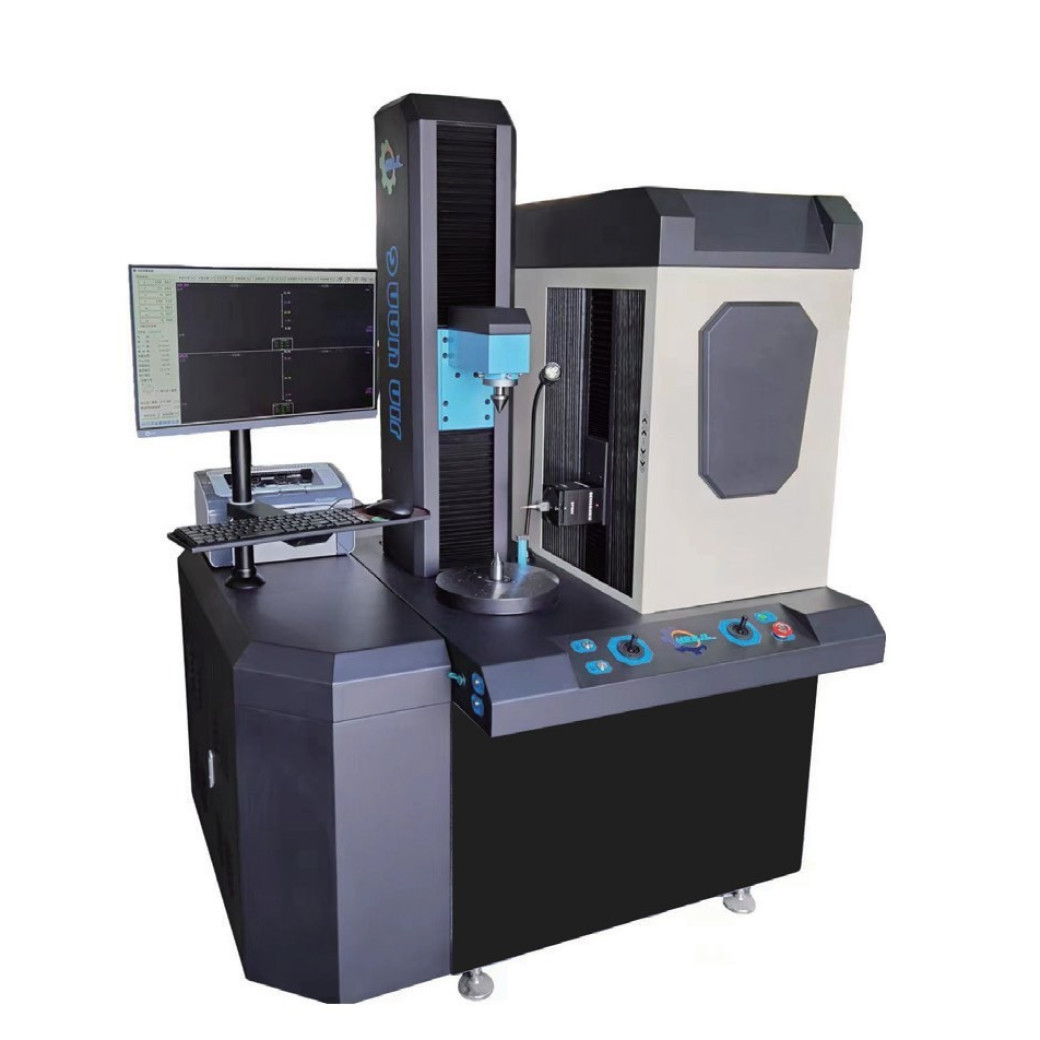

Зубоизмерительные центры JinLiang G-серии в стандартной комплектации предназначены для измерения параметров зуба на прямозубых и косозубых цилиндрических зубчатых колесах любого типа.

• Конструктив: Гранитное основание. Компактная конструкция основного измерительного блока, интегрированное рабочее место оператора, высокая точность и стабильность измерений.
• Механика: 4-х осевая измерительная система. Прямой привод поворотного стола, линейные серводвигатели Panasonic в осях X, Y, Z с направляющими на линейных подшипниках.
• Сенсорика: Угловые энкодеры Heidenhein. Линейные шкалы Renishaw. Цифровой сканирующий 3D датчик Renishaw SP80H.

Опциональное ПО позволяет выполнять задачи по контролю червяков и червячных колес, прямозубых, косозубых конических зубчатых колес, конических передач со спиральным зубом, зубчатых реек.

Дополнительная комплектация позволяет контролировать шеверы, червячные и прорезные фрезы.

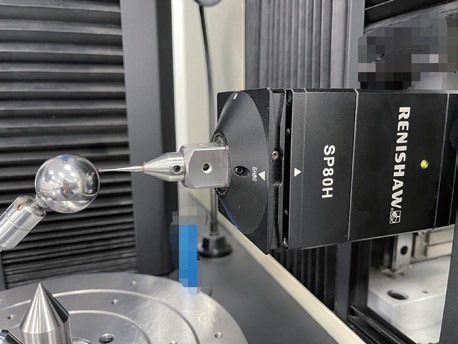

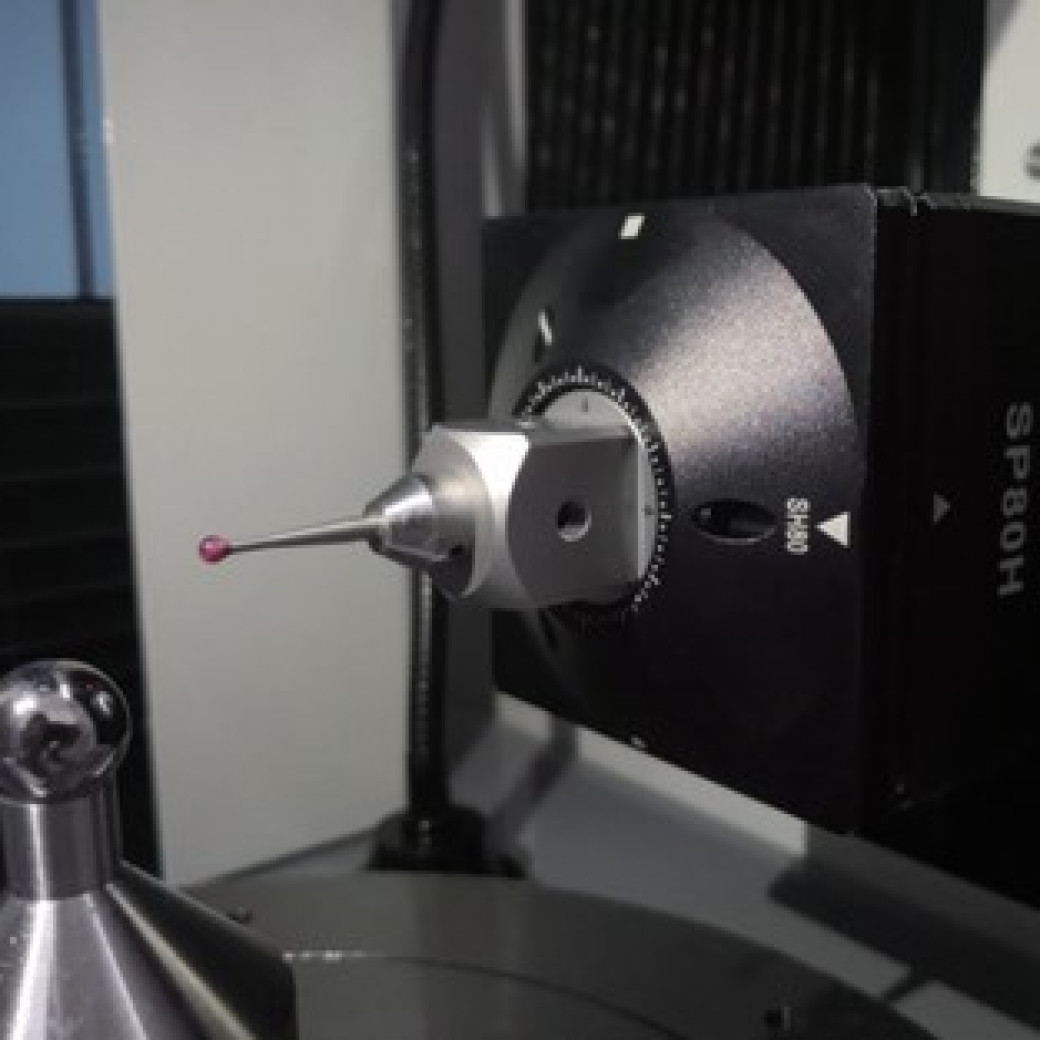

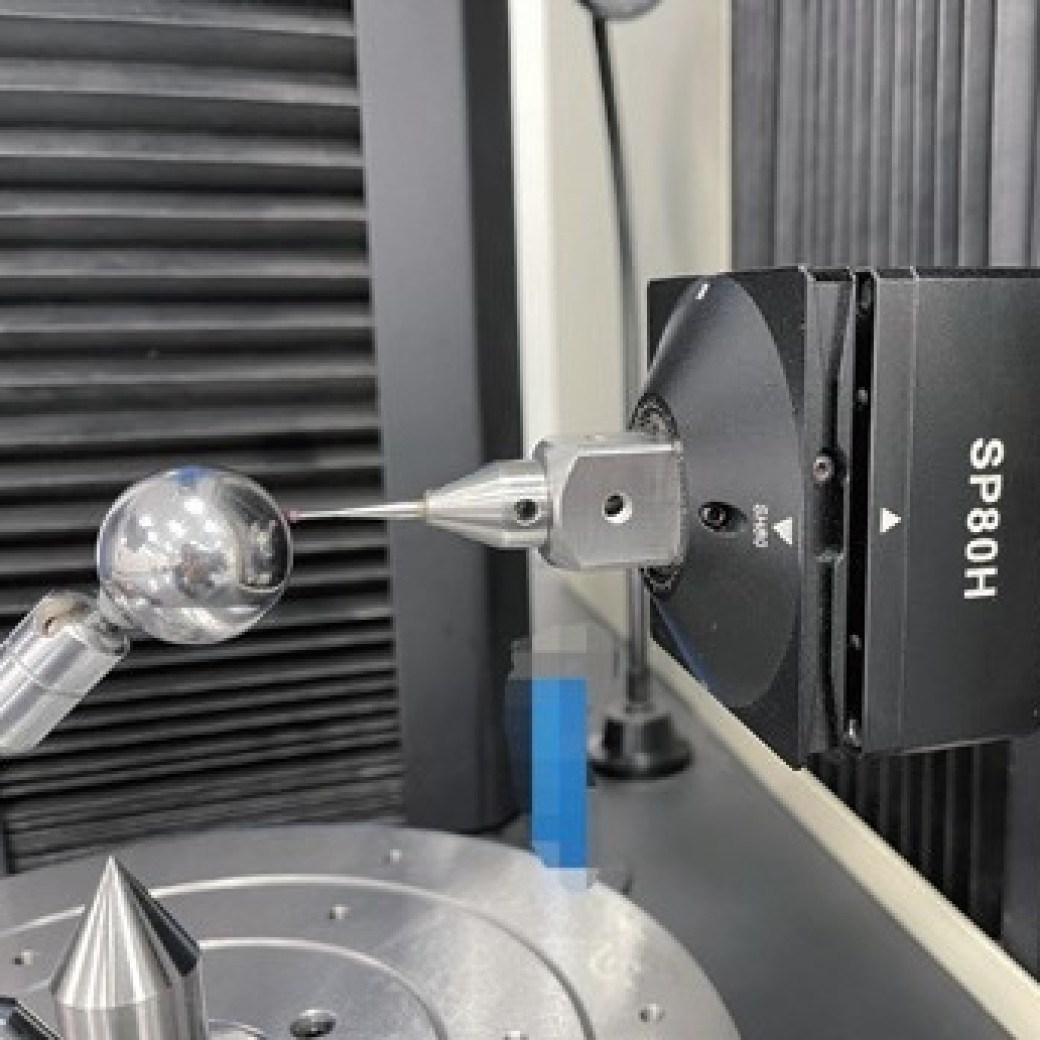

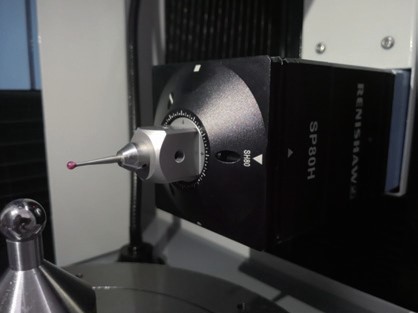

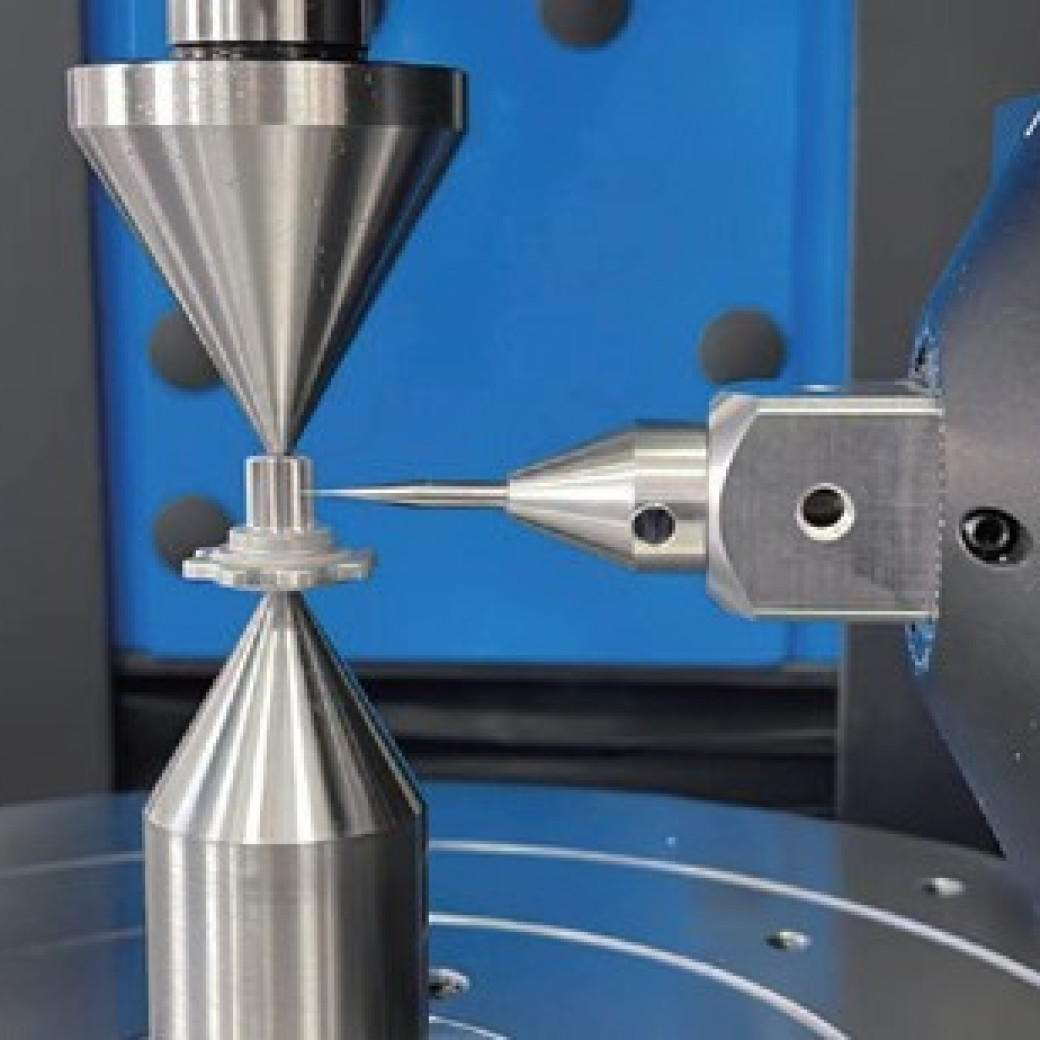

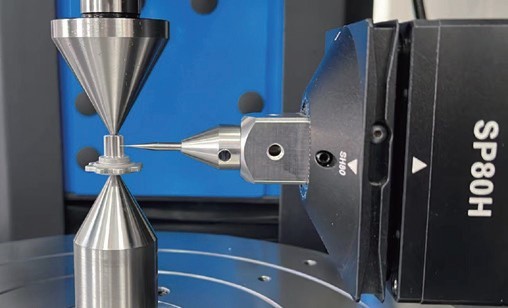

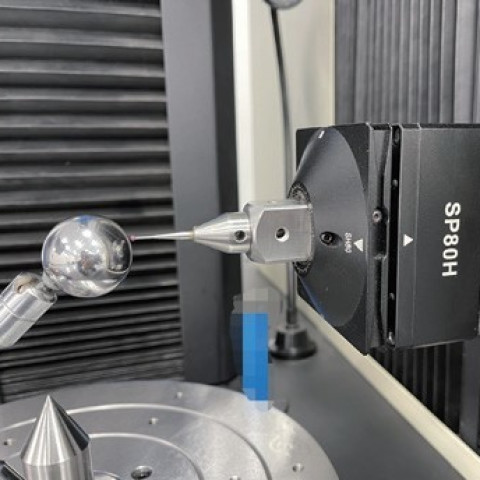

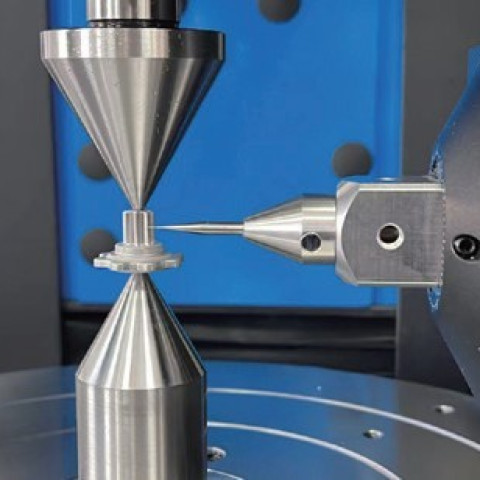

Цифровой 3D-сканирующий датчик Renishaw SP80H позволяет контролировать диаметральные размеры окружностей впадин и вершин, а также подходит для измерений «черновой» обработки, благодаря большому измерительному диапазону. Позволяет также контролировать линейно-угловые параметры, допуски формы и расположения на валах.

Концепция модульной системы позволяет выполнить адаптацию к изменяющимся требованиям и предоставляет сохранность инвестиций для будущего. Исключительное использование высококачественных компонентов гарантирует длительное время работы машины.

Предлагаем к поставке измерительный центр Jinliang серии G

Если вас заинтересовала модель ЗИМ, вы можете купить измерительный центр или заказать демонтрацию оборудования, обратившись к менеджеру компании через заявку на сайте, электронную почту info@3dcontrol.ru или телефон 8 800 201 55 75. Осуществляем поставки во все регионы России. Опыт и высокая компетентность специалистов компании позволяет нам решать сложные задачи в сфере 3д измерений в различных отраслях промышленности.

Ключевые особенности конструкции ЗИМ Jinliang серии G:

• автоматическое выравнивание детали на поворотном столе;
• магнитное стыковочное соединение датчика и щупов;
• автоматическая смена измерительных щупов через магазин без необходимости калибровки, позволяет быстро и с высокой повторяемостью изменять конфигурацию щупов в режиме ЧПУ;
• безопасность работы машины при измерении за счёт распознавания перебега и защиты столкновений;
• современная открытая конструкция позволяет выполнять установку/снятие детали и обслуживание с минимальными трудозатратами;
• контроль параметров зубчатых колес, линейно-угловых размеров, допусков форм и расположения деталей.


Технические характеристики зубоизмерительного центра Jinliang серии G

* - значение может быть увеличено по запросу
