Зубоизмерительные машины Jinliang серии T

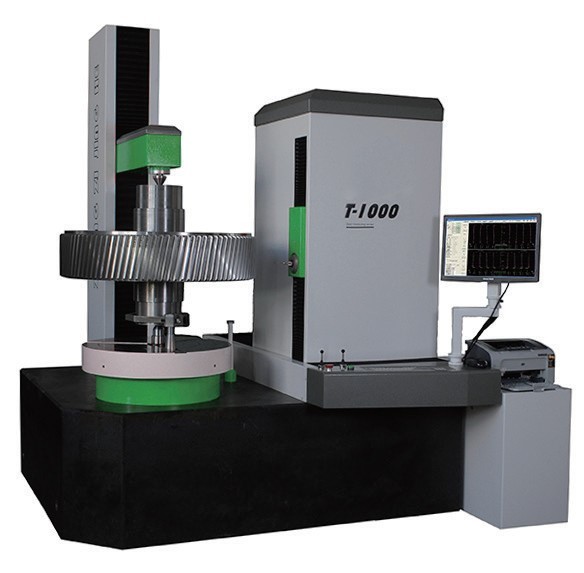

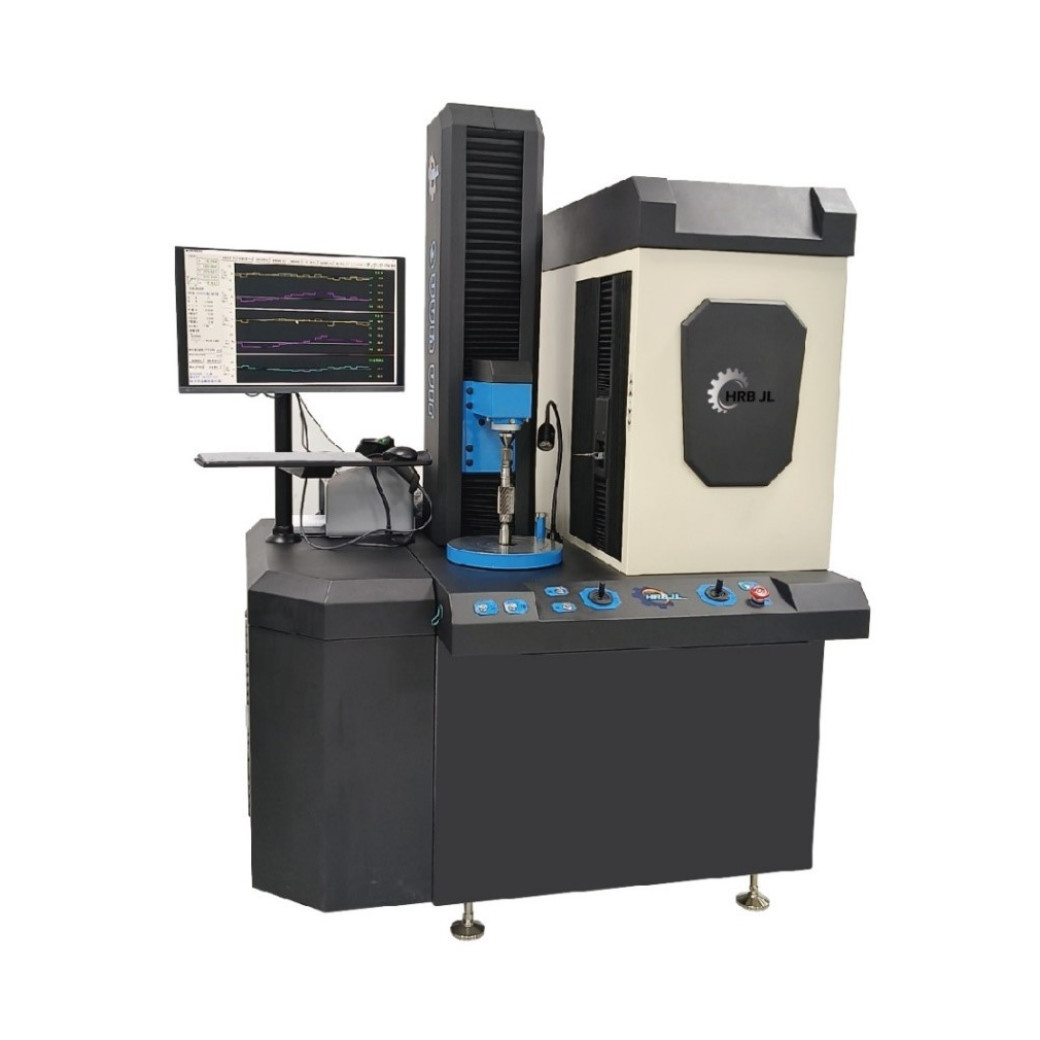

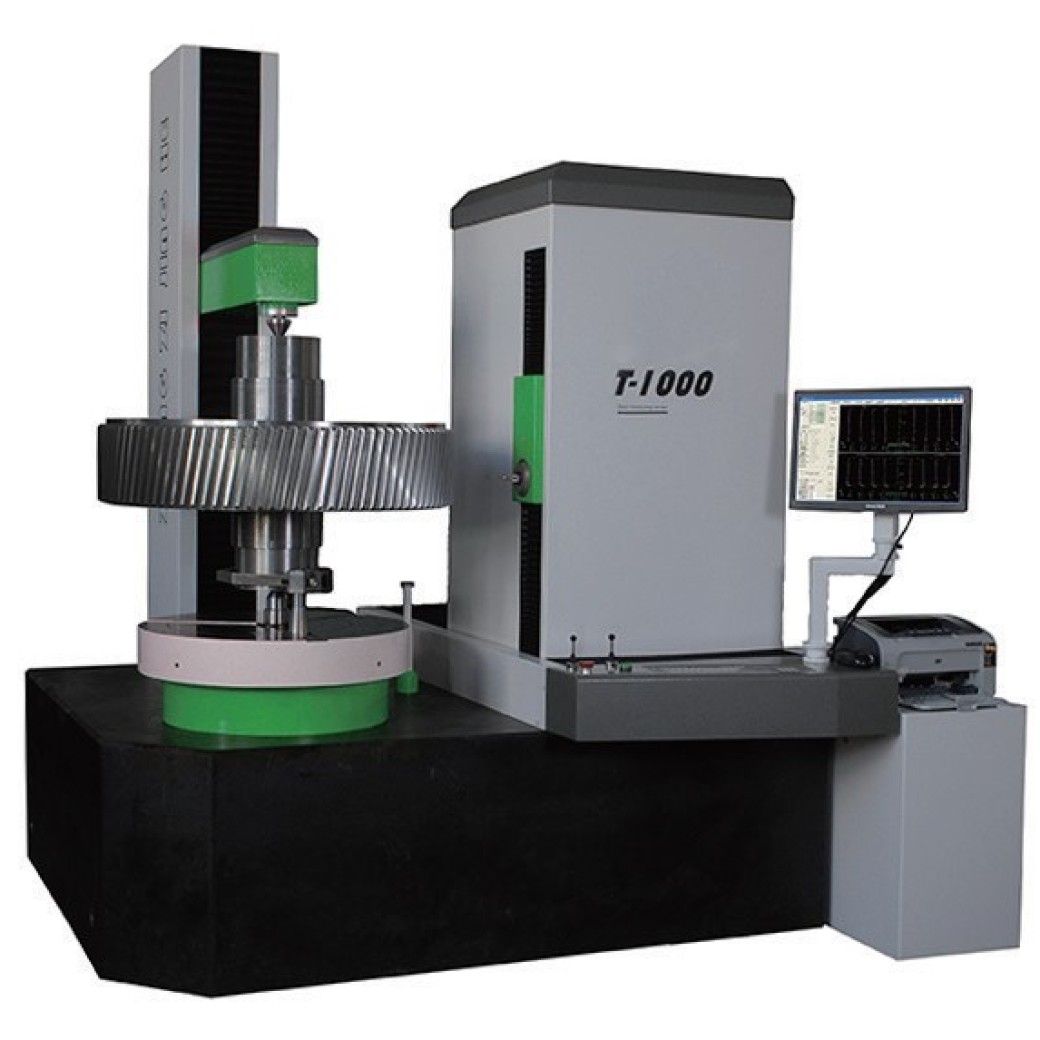

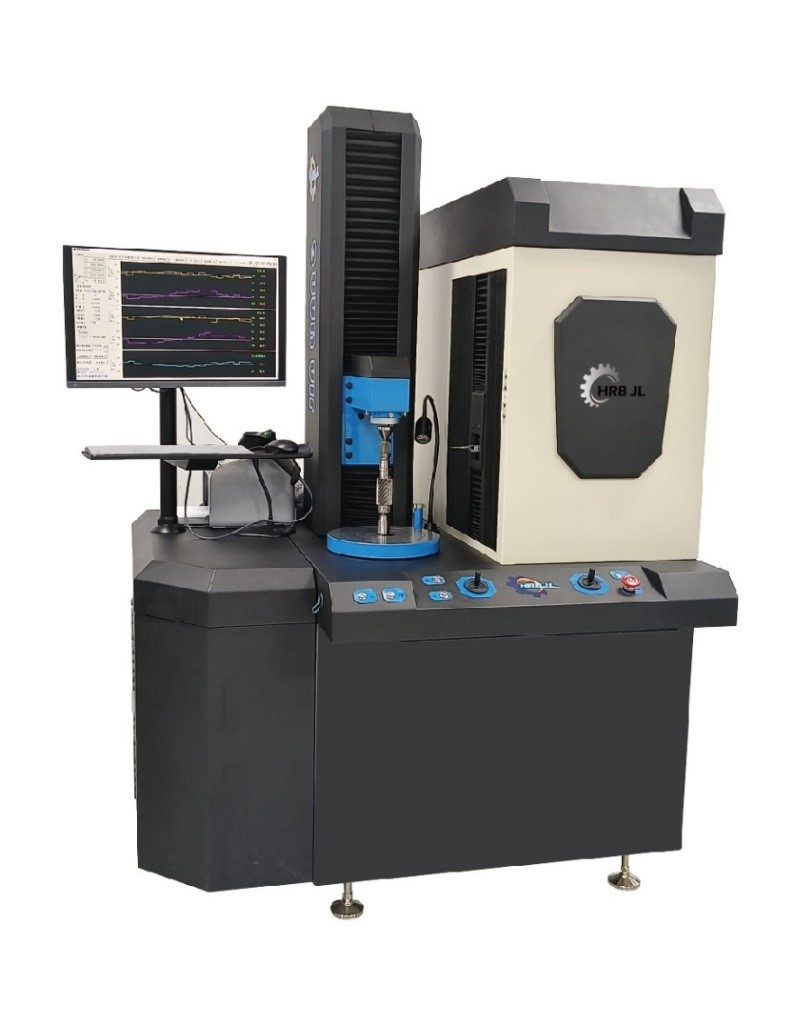

Зубоизмерительные центры JinLiang T-серии в стандартной комплектации предназначены для измерения параметров зуба на прямозубых и косозубых цилиндрических зубчатых колесах любого типа.

  • Конструктив: Гранитное основание. Компактная конструкция основного измерительного блока, интегрированное рабочее место оператора, высокая точность и стабильность измерений.
  • Механика: 4-х осевая измерительная система. Прямой привод поворотного стола, линейные серводвигатели Panasonic в осях X, Y с направляющими на линейных подшипниках. Ось Z базируется на ШВП с линейным приводом
  • Сенсорика:  Угловые энкодеры Fagor. Линейные шкалы Renishaw. Индуктивный сканирующий 2D датчик TESA с изменяемым направлением контроля.

Опциональное ПО позволяет выполнять задачи по контролю червяков и червячных колес, прямозубых, косозубых конических зубчатых колес, конических передач со спиральным зубом, зубчатых реек.

Дополнительная комплектация позволяет контролировать шеверы, червячные и прорезные фрезы.

Предлагаем к поставке измерительный центр Jinliang серии T

Если вас заинтересовала модель ЗИМ, вы можете купить измерительный центр или заказать демонтрацию оборудования, обратившись к менеджеру компании через заявку на сайте, электронную почту info@3dcontrol.ru или телефон 8 800 201 55 75. Осуществляем поставки во все регионы России. Опыт и высокая компетентность специалистов компании позволяет нам решать сложные задачи в сфере 3д измерений в различных отраслях промышленности.

Ключевые особенности ЗИМ Jinliang серии T:

  • защита от перебега и столкновения;
  • короткий срок окупаемости.

Технические характеристики зубоизмерительного центра Jinliang серии T

Модель Измерительный диапазон Массогабаратиные характеристики
ось X
 (мм)		 ось Y
 (мм)		 ось Z
 (мм)		 Расстояние между 2-мя центрами
 (мм)		 Макс измеряемый диаметр
 (мм)		 Измеряемый модуль Угол наклона Габариты Д*Ш*В
 (мм)		 Масса ЗИМ (кг) Макс. масса детали
(кг)
T-200 185 128 260 0-500 240 0.3..15 0 - 90° 1300*1150*1850 1800 150
T-300 265 178 320 0-500 350
T-450 320 200 420 0-750* 450 1730*1320*2040 3000 500
T-600 470 325 450 10-850* 650 0.5..20
T-800 510 400 600 10-850* 800 1..25 1750*2150*2370 5000 1000*
T-1000 530 500 600 10-1000* 1000 1..28 8000 2000*
T-1200 850 600 600 10-1200* 1200 1..30 2400*2600*3200
T-1600 980 800 800 10-1600* 1600 1..30 2700*2300*3350 10000 2800*

* - значение может быть увеличено по запросу

Модель
Погрешность измерений
 Биение верхнего и нижнего центра
 (мм)
Соосность оси верхнего центра с осью нижнего центра
 (мм)
Параллельность щупа при движении сверху вниз по отношению к линии центров
(мм/300мм)
Погрешность измерения профиля и направления зуба
 (мм)
Повторяемость измерения профиля и направления зуба
 (мм)
Повторяемость при измерении шага
 (мм)
T-200 0.002 0.005 Спереди：0.003
 Сбоку：0.004 		 0.002 0.001 0.002
T-300
T-450
T-600
T-800
T-1000
T-1200
