Зубоизмерительные машины Jinliang серии GA

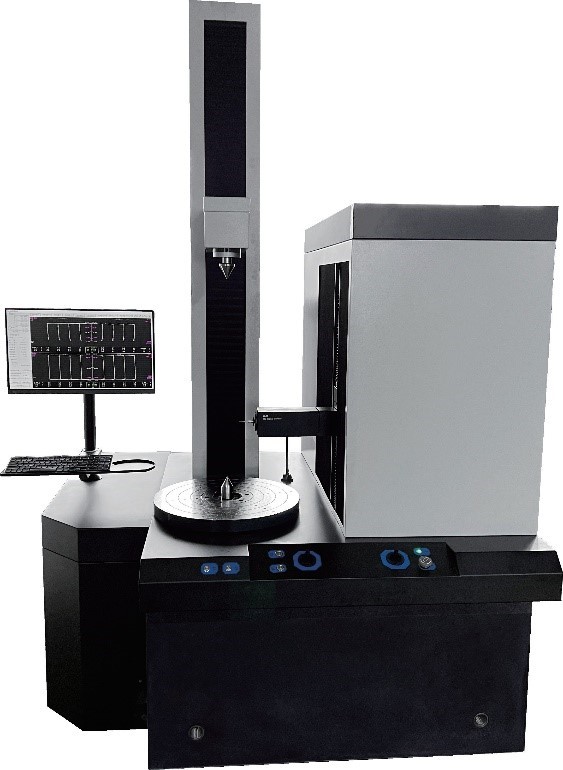

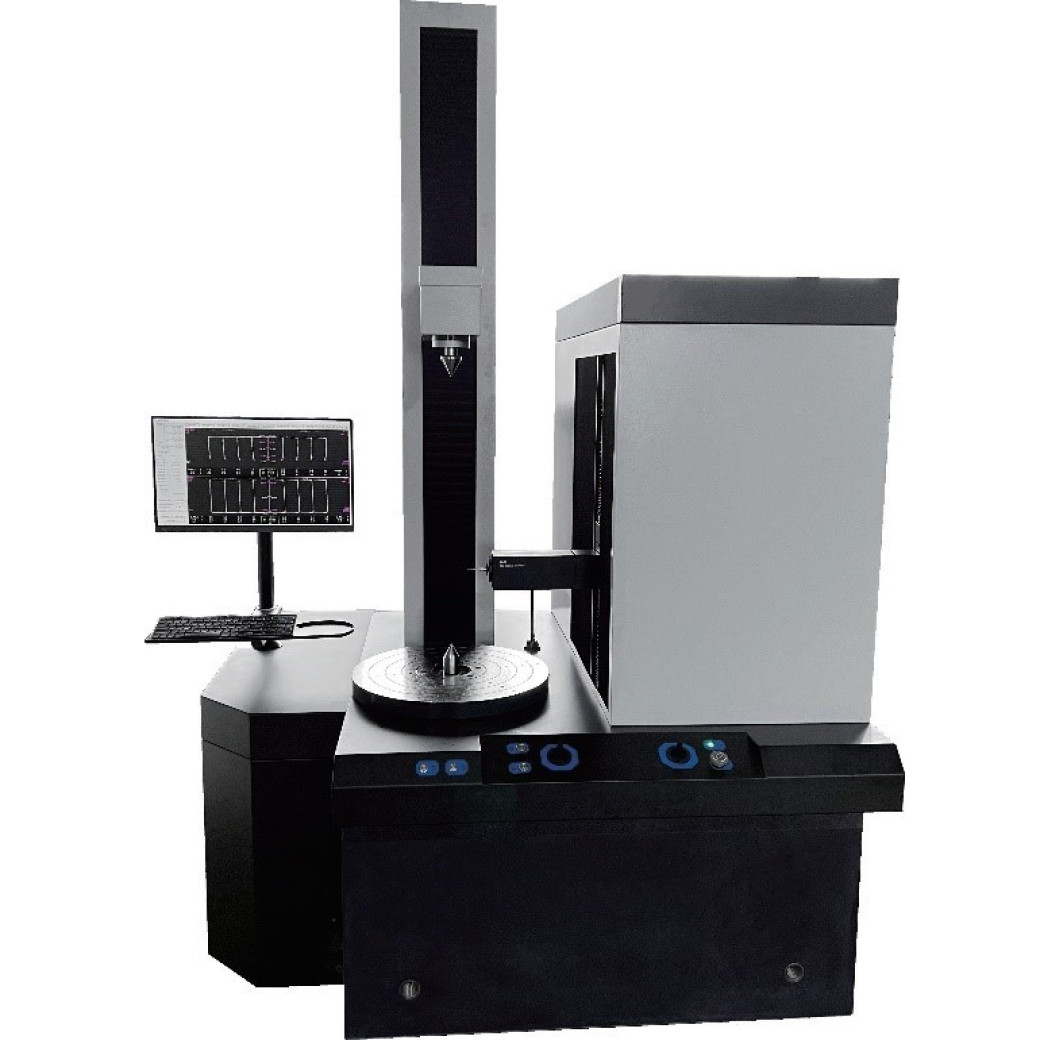

Упрощенная версия Зубоизмерительных центров G-серии за счет замены цифрового 3D датчика Renishaw SP80H на цифровой квази-3D датчик W20 собственной разработки.

  • Конструктив: Гранитное основание. Компактная конструкция основного измерительного блока, интегрированное рабочее место оператора, высокая точность и стабильность измерений.
  • Механика: 4-х осевая измерительная система. Прямой привод поворотного стола, линейные серводвигатели Panasonic в осях X, Y, Z с направляющими на линейных подшипниках.
  • Сенсорика: Угловые энкодеры Fagor. Линейные шкалы Renishaw. Цифровой сканирующий квази-3D датчик W-20.

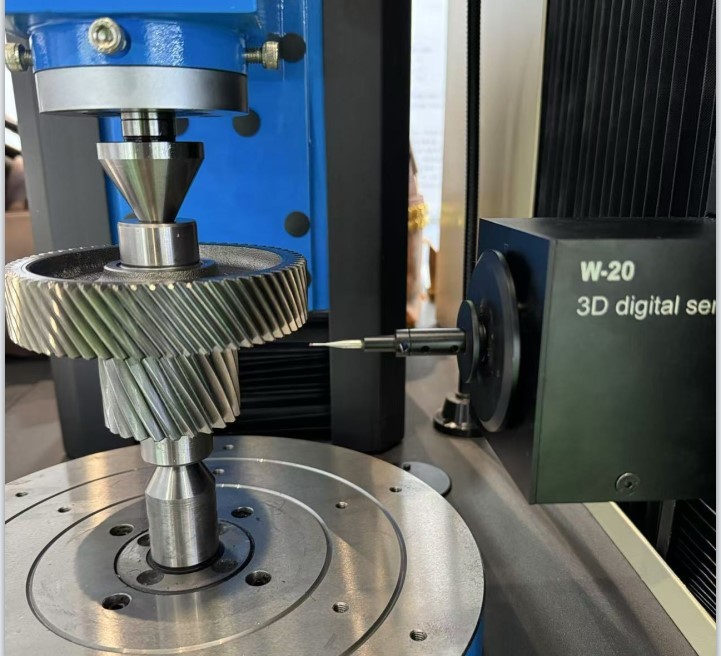

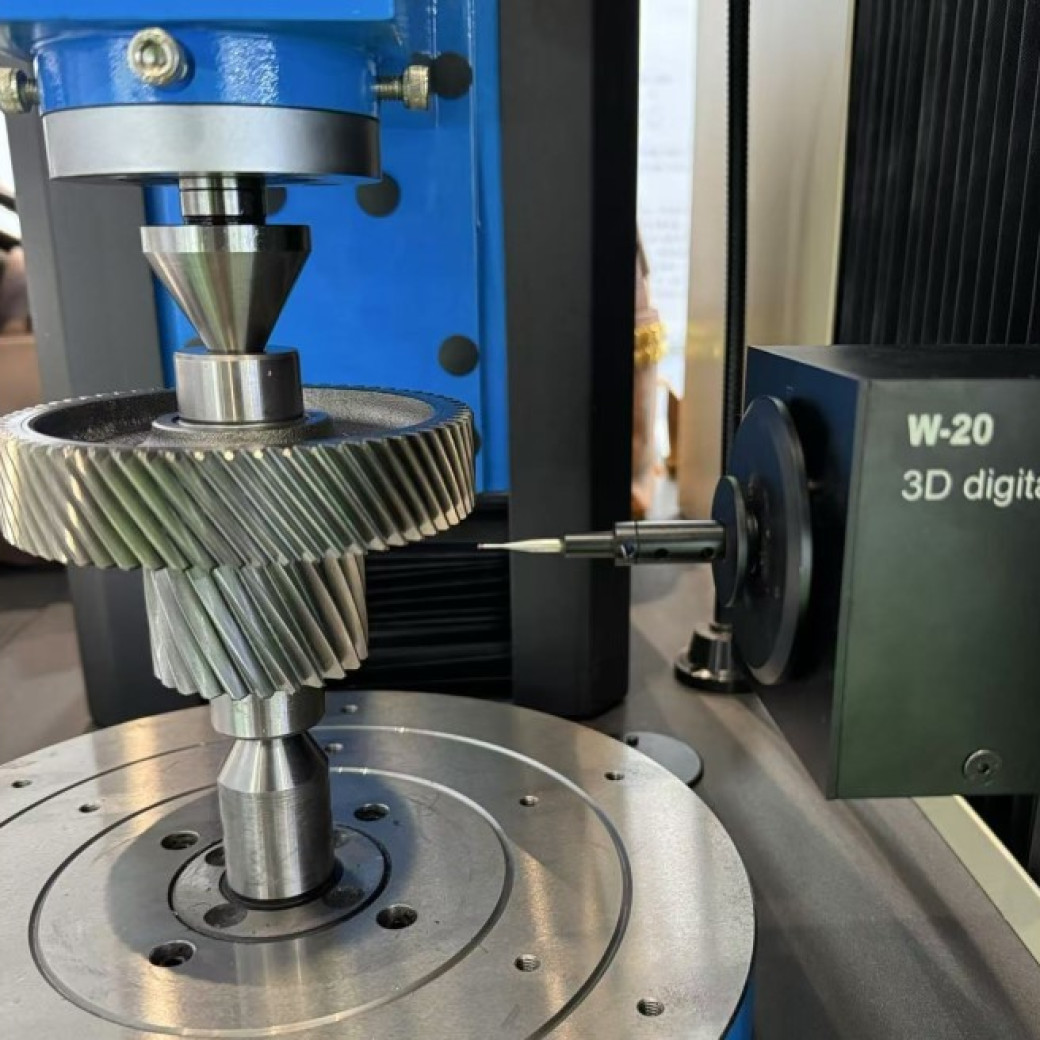

Зубоизмерительные центры JinLiang GA-серии в стандартной комплектации предназначены для измерения параметров зуба на прямозубых и косозубых цилиндрических зубчатых колесах любого типа.

Опциональное ПО позволяет выполнять задачи по контролю червяков и червячных колес, прямозубых, косозубых конических зубчатых колес, конических передач со спиральным зубом, зубчатых реек.

Дополнительная комплектация позволяет контролировать шеверы, червячные и прорезные фрезы.

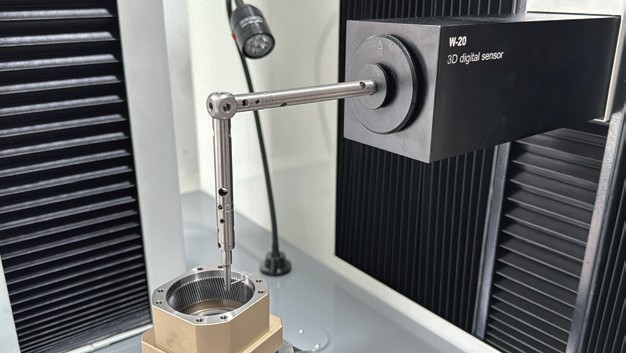

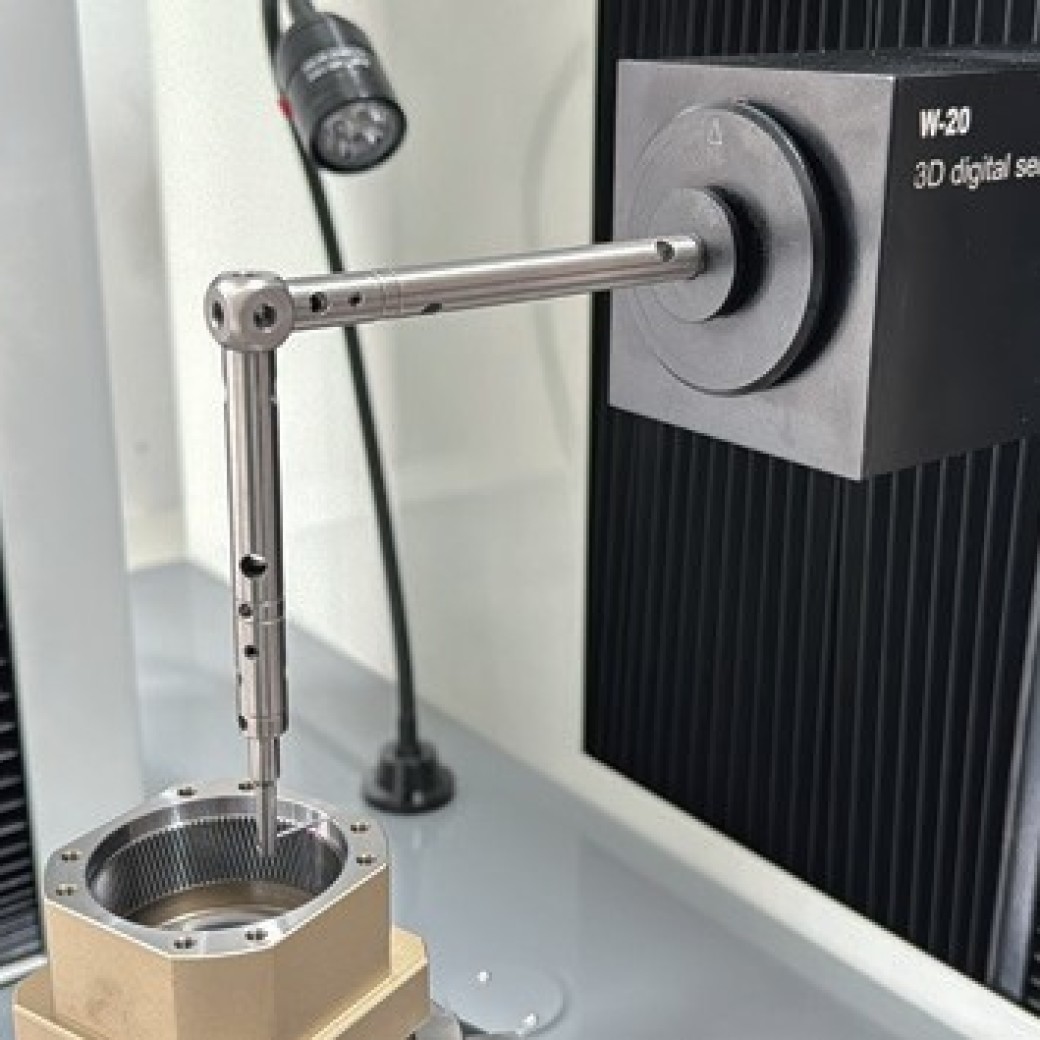

Цифровой квази-3D сканирующий датчик W-20 позволяет контролировать диаметральные размеры окружностей впадин и вершин, а также подходит для измерений «черновой» обработки, благодаря большому измерительному диапазону. Позволяет также контролировать линейно-угловые параметры, допуски формы и расположения на валах.

Предлагаем к поставке измерительный центр Jinliang серии GA

Если вас заинтересовала модель ЗИМ, вы можете купить измерительный центр или заказать демонтрацию оборудования, обратившись к менеджеру компании через заявку на сайте, электронную почту info@3dcontrol.ru или телефон 8 800 201 55 75. Осуществляем поставки во все регионы России. Опыт и высокая компетентность специалистов компании позволяет нам решать сложные задачи в сфере 3д измерений в различных отраслях промышленности.

Ключевые особенности конструкции ЗИМ Jinliang серии GA:

  • автоматическое выравнивание поворотного стола и детали на нем;
  • магнитное стыковочное соединение датчика и щупов;
  • защита от перебега и столкновения;
  • контроль параметров зубчатых колес и линейно-угловых параметров детали.

Технические характеристики зубоизмерительного центра Jinliang серии GA

Модель Измерительный диапазон Массогабаратиные характеристики
ось X
 (мм)		 ось Y
 (мм)		 ось Z
 (мм)		 Расстояние между 2-мя центрами
 (мм)		 Макс измеряемый диаметр
 (мм)		 Измеряемый модуль Угол наклона Габариты Д*Ш*В
 (мм)		 Масса ЗИМ (кг) Макс. масса детали
(кг)
GA-200 185 128 260 0-500 240 0.3..15 0 - 90° 1300*1150*1850 1800 150
GA-300 265 178 320 0-500 350
GA-450 320 200 420 0-750* 450 1730*1320*2040 3000 500
GA-600 470 325 450 10-850* 650 0.5..20
GA-800 510 400 600 10-850* 800 1..25 1750*2150*2370 5000 1000*
GA-1000 530 500 600 10-1000* 1000 1..28 8000 2000*
GA-1200 850 600 600 10-1200* 1200 1..30 2400*2600*3200
GA-1600 980 800 800 10-1600* 1600 1..30 2700*2300*3350 10000 2800*

* - значение может быть увеличено по запросу
