Метрологический аудит и сопровождение монтажа протонного центра: трехлетний кейс Areatek
| Объект: | Клиника протонной терапии (г. Санкт-Петербург, пос. Белоостров) |
| Заказчик: | IBA (Бельгия) / Застройщик медицинского центра |
| Оборудование: | Лазерный трекер Leica AT403, наземный сканер Leica RTC360 |
| ПО: | Polyworks Inspector |
| Точность: | До 0.2 мм в объеме помещения (до 20 м) |
| Проблема: | У Заказчика возникли обоснованные сомнения в качестве работ, выполненных застройщиком |
| Роль Areatek: | Мы выступили как независимый эксперт для проведения арбитражных измерений. Задача Areatek заключалась в том, чтобы дать объективную техническую оценку состояния помещения и разработать стратегию доведения геометрии до требуемых стандартов. |
Уникальность проекта: работа в условиях экстремально жестких допусков (±0,2 мм), использование высокоточных лазерных трекеров Leica и бесшовная интеграция промышленной метрологии в процессы капитального строительства и механической обработки. Мы фиксируем отклонения и управляем геометрией на всех этапах жизненного цикла объекта.
Арбитражные измерения строительных допусков в сфере медицины

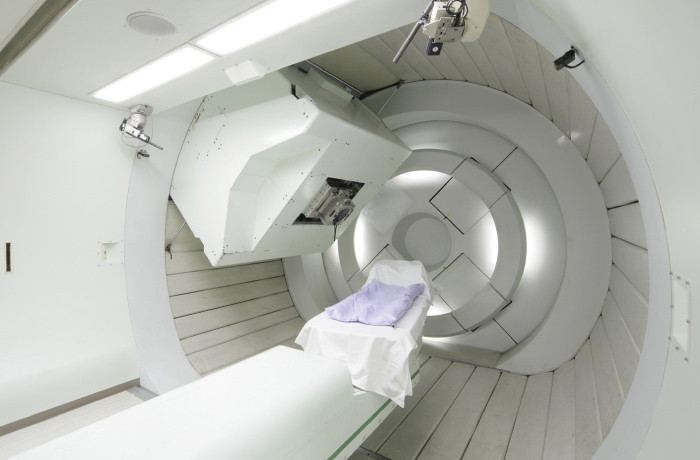

При строительстве высокотехнологичных медицинских центров возникает критический разрыв между общестроительными нормами и требованиями производителей оборудования. Для установки протонного ускорителя Заказчику требовалось прецизионное позиционирование закладных плит (пол, стены, потолок), к которым крепятся 80-тонные конструкции.
Данный проект стал возможным для Areatek благодаря высокой оценке качества нашей работы в Димитровградском онкологическом центре. Там стояла задача по восстановлению и настройке одной из комнат протонного облучения. Местные специалисты дали рекомендацию обратиться в Areatek и посоветовали ведущего инженера по качеству Шепырёва М.И для проведения работ в клинике Белоостров (г. Санкт-Петербург).
Этап 1. Цифровой двойник помещения: от облака точек к математической модели
Первым шагом стало создание высокоточного цифрового двойника комнаты облучения и комнаты циклотрона. Параллельно с контактными измерениями трекером проводилось объёмное лазерное сканирование помещений сканером Leica RTC360.
Результат: выявлены реальные отклонения бетонных поверхностей пола, стен и потолка.

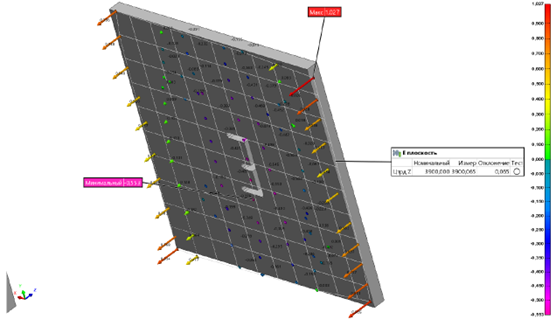

Полученное облако точек было совмещено с проектной математической моделью в Polyworks Inspector. Это позволило заказчику увидеть «тепловую карту» несоответствий и документально подтвердить брак застройщика.
Подробнее об этапе работ и о методике лазерного сканирования помещений →
Этап 2. Контроль фрезерования в реальном времени: юстировка станков Climax
Вместо дорогостоящего демонтажа плит Areatek предложила аналитическое решение: перемещение системы координат для минимизации припусков и последующую мехобработку плит «в размер».
Специалисты Areatek выполняли юстировку шпинделя и направляющих мобильного фрезерного станка Climax прямо на объекте. Постоянный мониторинг положения инструмента лазерным трекером позволил оптимизировать объемы фрезеровки.
Результат: экономия времени и материальных затрат Заказчика составила до 50%.
Подробнее об этапе работ: технические нюансы юстировки шпинделя трекером →
Этап 3. Монтаж потолочных систем: компенсация сварочных деформаций
На данном этапе специалисты Areatek столкнулись с задачей повышенной сложности — монтажом потолочных металлоконструкций в условиях значительного прогиба бетона. Из-за специфики объекта традиционные аналоговые инструменты и методы механической обработки (фрезеровка) были неприменимы, что потребовало внедрения метрологического сопровождения в режиме реального времени. Контроль положения 6 плит велся в режиме реального времени на строительных лесах.
Особое внимание было уделено контролю сварочных деформаций, что гарантирует идеальную геометрию потолочного контура, исключая дорогостоящие переделки на этапе чистовой отделки.
Подробнее об этапе работ: как контролировать геометрию при сварке металлоконструкций →
Этап 4. Высокоточный монтаж оборудования в ограниченном пространстве

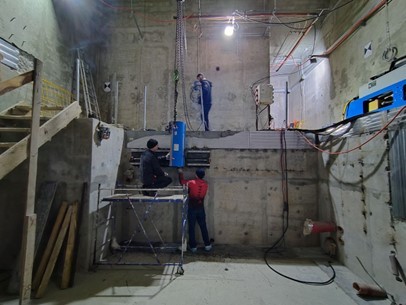

Финальная часть проекта включала выставление опорных плит под основание циклотрона в стесненных условиях закрытого бетонного бокса. Отсутствие прямой видимости и наличие лишь узких технологических отверстий сделали невозможным применение стандартных геодезических методов.
Эксперты Areatek разработали схему измерений, объединив внутреннюю систему координат комнаты с общими реперными пунктами объекта с помощью лазерного трекера. Мы провели анкерное крепление плит с контролем по трем осям, выполнив финальную выверку фундаментов после кристаллизации раствора и затяжки крепежа. Использование технологий 3D-контроля позволило достичь проектной точности установки тяжелого оборудования, несмотря на физические ограничения пространства.
Подробнее об этапе работ: особенности монтажа тяжелого оборудования по лазерному трекеру →
Итоги работы Areatek: комплексный метрологический контроль при монтаже сложного оборудования
Результатом трехлетнего метрологического надзора Areatek стала полная готовность помещений клиники к инсталляции сложнейшего медицинского оборудования. Внедрение методов лазерного сканирования и 3D-измерений позволило не просто зафиксировать ошибки застройщика, но и разработать эффективный план их устранения, сэкономив до 50% временных ресурсов на доработку плит.
- Объект успешно принят: оборудование IBA может быть смонтировано без риска несоосности.
- Проведен арбитраж: застройщик выполнил исправления на основе наших отчетов и разработанных планов устранения несоответствий.

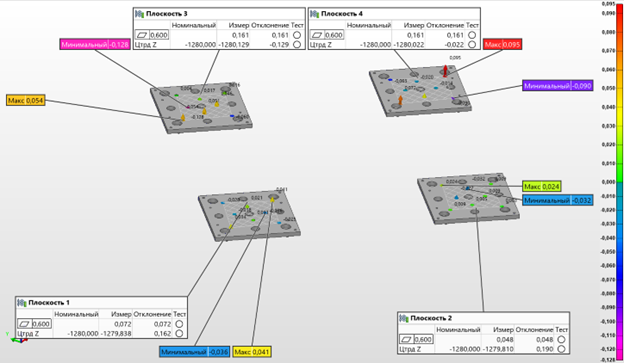

- Заказчик получил детальную исполнительную съемку в виде наглядных 3D-отчетов, а не просто таблиц с цифрами.
В отличие от аналоговых инструментов, наши системы обеспечили абсолютную прозрачность данных и прецизионную точность в единой системе координат. На текущий момент объект успешно принят заказчиком IBA, а накопленный массив данных в виде цифровых отчетов стал надежной базой для дальнейшего технического обслуживания и эксплуатации протонного центра. Экспертиза Areatek в очередной раз подтвердила, что современный инжиниринг невозможен без высокоточного цифрового контроля.
