Лазерное сканирование помещений и контроль закладных плит в центре протонной медицины
| Объект: | Клиника протонной терапии (г. Санкт-Петербург, пос. Белоостров) |
| Заказчик: | IBA (Бельгия) / Застройщик медицинского центра |
| Оборудование: | Лазерный трекер Leica AT403, наземный сканер Leica RTC360 |
| ПО: | Polyworks Inspector |
| Точность: | До 0.2 мм в объеме помещения (до 20 м) |
| Проблема: | У Заказчика возникли обоснованные сомнения в качестве работ, выполненных застройщиком |
| Роль Areatek: | Мы выступили как независимый эксперт для проведения арбитражных измерений. Задача Areatek заключалась в том, чтобы дать объективную техническую оценку состояния помещения и разработать стратегию доведения геометрии до требуемых стандартов. |
Серия статей по проекту монтажа протонной комнаты:
- Обзор проекта
- Лазерное сканирование и первичный аудит
- Юстировка станков и механообработка
- Монтаж и контроль металлоконструкций (потолочные системы)
- Установка основания циклотрона

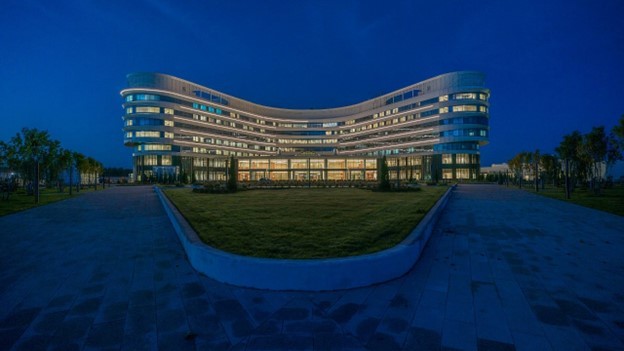

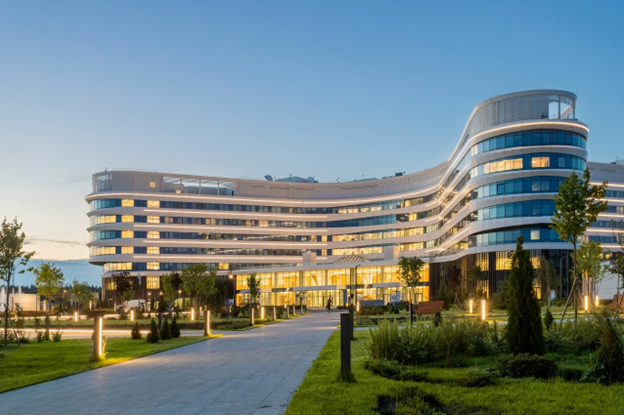

Строительство объектов протонной медицины требует прецизионной точности: отклонение в несколько миллиметров может сделать невозможным монтаж многотонного оборудования. В данном кейсе специалисты Areatek решают задачу арбитражной проверки геометрии помещений, где требования высокотехнологичного заказчика столкнулись с реалиями общестроительных работ (полное описание проекта). Использование передовых методов 3D-контроля позволило получить объективную цифровую картину объекта еще до этапа инсталляции дорогостоящих систем.
Замеры бетонных плит и аудит геометрии помещений

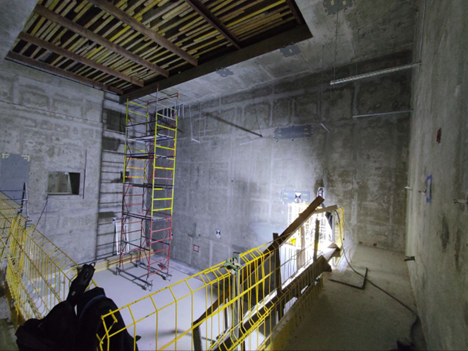

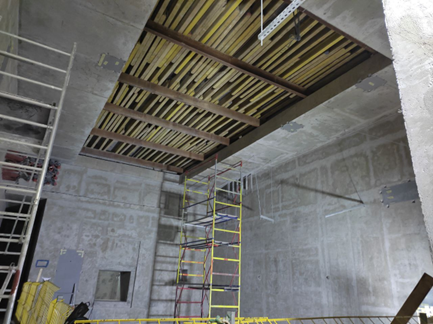

Выполняя 3d сканирование помещений под установку протонной терапии, мы учитывали наличие закладных плит различной конфигурации. К данным элементам предъявляются жесткие требования по взаимному расположению, поэтому контроль закладных плит стал приоритетной задачей. Заказчик инициировал арбитражные замеры бетонных плит и конструкций, чтобы убедиться в качестве возведения комнаты застройщиком перед монтажом оборудования весом до 80 тонн.
Методика работ: подготовка к 3D-измерениям

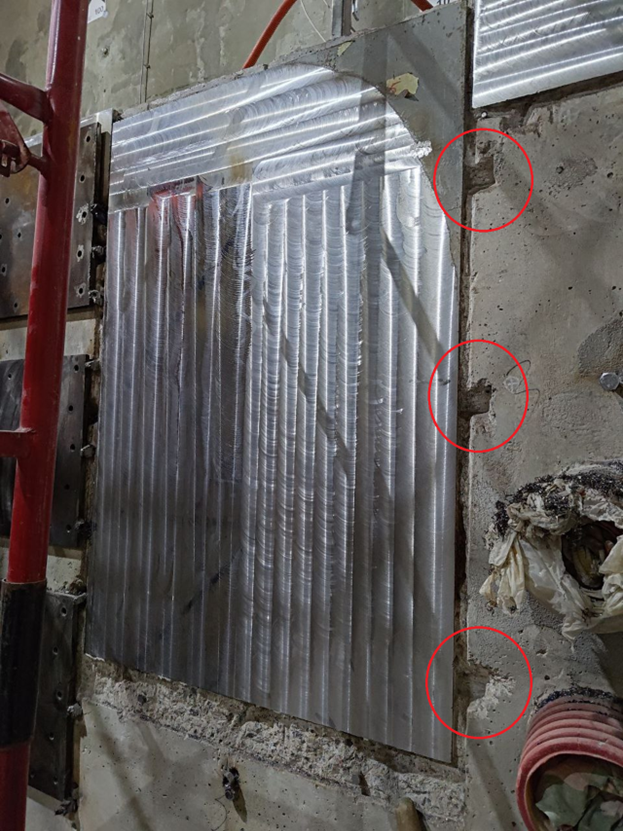

Согласованная методика включала контактные измерения и высокоточное лазерное сканирование помещений. Для этого в бетоне по краям плит были выполнены выемки, позволяющие замерить торцы и ограничить их в системе координат.
Проведение лазерного сканирования и 3D-измерений

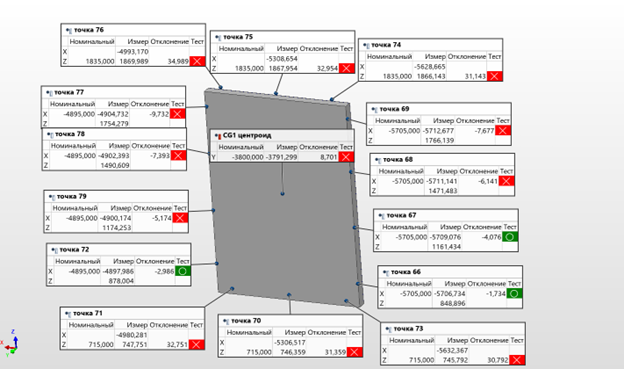

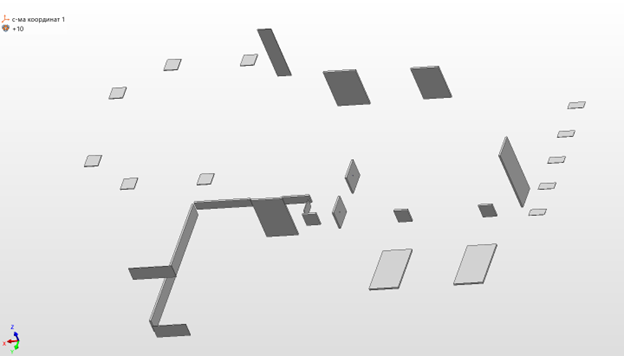

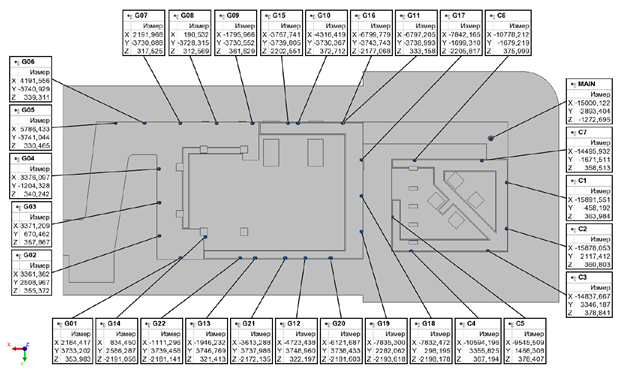

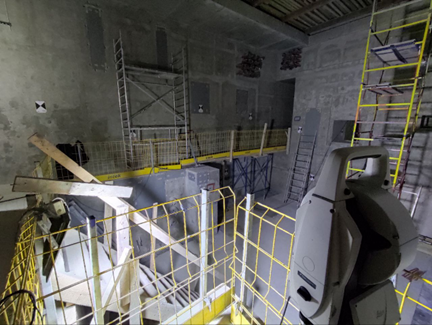

Проведен комплексный контроль закладных плит по трем координатам. Для совмещения данных с матмоделью использовался лазерный трекер Leica AT403, обеспечивающий высокую точность в большом объеме помещений. Параллельно выполнялось 3d сканирование помещений наземным сканером Leica RTC360. Это позволило выявить все отклонения поверхностей бетонного пола, стен и потолка от проектных значений. Полученное при лазерном сканировании помещений облако точек было совмещено с математической моделью. На замеры бетонных плит и реперных пунктов в двух залах потребовалось 3 рабочих дня.
Анализ отклонений и экспертное заключение

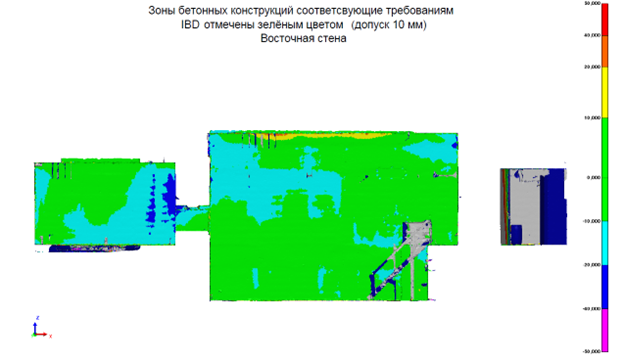

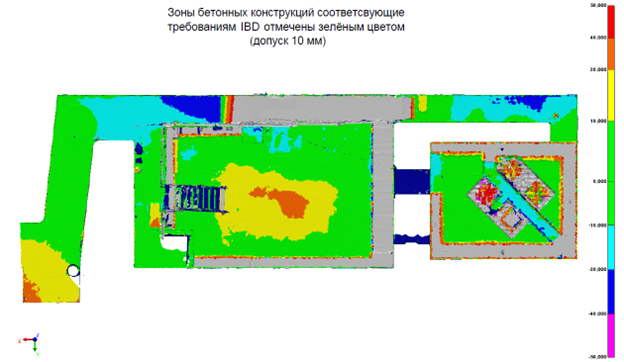

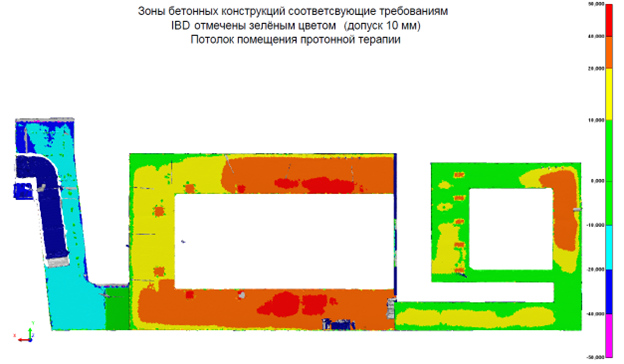

Проведенный контроль закладных плит и анализ данных позволили заказчику документально подтвердить несоответствие помещения стандартам и требованиям проекта. Используя результаты 3d сканирования помещений, мы создали цветовые карты отклонений в ПО Polyworks Inspector, наглядно демонстрирующие проблемные зоны поверхностей бетона. Благодаря комплексному подходу (лазерное сканирование помещений + трекер), Заказчик получил точную картину состояния объекта для предъявления претензий застройщику.
Частые вопросы:
1. Какую точность обеспечивает лазерное сканирование и трекер при контроле закладных плит?
Использование лазерного трекера Leica AT403 позволяет достигать точности до десятых долей миллиметра, что критично для монтажа медицинского оборудования. Наземное лазерное сканирование (Leica RTC360) дает общую картину геометрии помещения с точностью 1.9 мм на дистанции до 10 метров.
2. Можно ли провести замеры бетонных плит классическими аналоговыми инструментами?
Для объектов такого класса (допуски ±0,2 мм) использование нивелиров, рулеток и отвесов нецелесообразно. Аналоговые методы не позволяют создать единую систему координат для стен, пола и потолка одновременно и не дают возможности наложить реальные данные на 3D-модель проекта.
3. В каких еще сферах применяется 3D сканирование помещений и металлоконструкций?
Помимо медицины, метод востребован в атомной энергетике, судостроении, при строительстве чистых помещений и установке сложных производственных линий (автопром, сталелитейная промышленность), где требуется идеальная соосность и плоскостность фундаментов.
4. Что является итоговым результатом работ инженера Areatek?
Заказчик получает не просто набор цифр, а информативный отчет с цветовыми картами отклонений в ПО Polyworks. На них наглядно видно, в каких точках поверхность «выходит» из допуска, что позволяет точечно планировать доработку плит без их полного демонтажа.
